本技術是有關于一種連接器，尤指一種光纖連接器。

背景技術：

1、由于光纖連接器使用的機房環境，受到主機長時間運作因此屬于高溫環境，同時主機上使用的光纖連接器彼此距離貼近且密集，所以導致大量密集的光纖連接器插接后，并無任何可散熱的空間，而現有的光纖連接器主要采用塑料制成，因此長時間在高溫的環境下使用，容易導致光纖連接器發生塑料因高溫而變形的問題，進而導致光纖接觸發生不穩定情況。

2、以下在實施方式中詳細敘述本創作之詳細特征以及優點，其內容足以使任何熟習相關技藝者了解本創作之技術內容并據以實施，且根據本說明書所揭露之內容、申請專利范圍及圖式，任何熟習相關技藝者可輕易地理解本創作相關之目的及優點。

技術實現思路

1、本實用新型提供的一種光纖連接器，旨在解決上述技術問題。

2、本實用新型實施例提供一種光纖連接器，系供連接至一具有一光訊號傳輸裝置之光纖插座，其包括：一金屬接頭裝置，其頂部界定一安裝空間以及至少一設置于該安裝空間內之定位柱，該定位柱供一彈性件設置并定位；一金屬按壓件，其設置一卡制部，并安裝于該安裝空間且由該彈性件抵頂，由對該金屬按壓件按壓以改變該卡制部對該光纖插座進行鎖固及解鎖的位置；及一光纖單元，系固設于該金屬接頭裝置、并供沿一個軸向對接至該光訊號傳輸裝置。

3、根據本創作之一實施例，其中該安裝空間由形成于該金屬接頭裝置頂部之二短壁及二分別連接于各該短壁之長壁所圍繞構成。

4、根據本創作之一實施例，其中各該長壁對應內側面形成至少一朝向該安裝空間之導引部。

5、根據本創作之一實施例，其中該金屬按壓件于兩對應側面形成至少一對應于該導引部進行限位導引之導槽。

6、根據本創作之一實施例，其中各該長壁的對應側壁形成至少一限位槽及一對應于該卡制部以供作動之開槽。

7、根據本創作之一實施例，其中該金屬按壓件于兩對應側形成至少一對應于該限位槽防止脫離之防脫塊。

8、由于采用了上述技術方案，本實用新型具有如下有益效果：

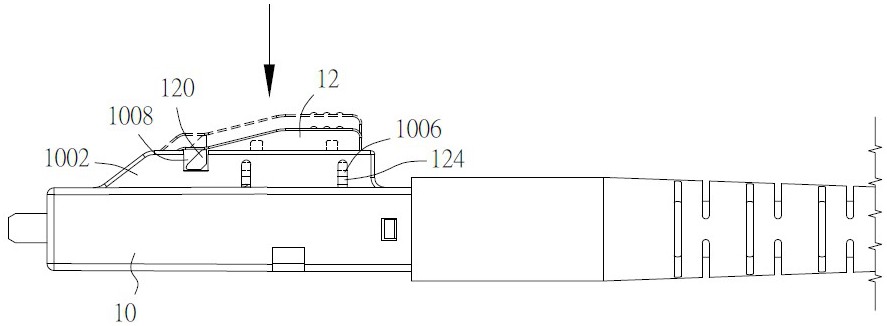

9、1、金屬按壓件主要安裝于金屬接頭裝置上的安裝空間且由彈性件抵頂，當欲改變金屬按壓件上卡制部對光纖插座的鎖固及解鎖位置時，僅需對金屬按壓件按壓使得壓縮彈性件即可，透過由金屬制成的金屬接頭裝置及金屬按壓件，使得本創作的光纖連接器可被應用于高溫環境的機臺設備，并保持整體結構強度而不會變形。

技術特征：

1.一種光纖連接器，系供連接至一具有一光訊號傳輸裝置之光纖插座，其特征在于:

2.根據權利要求1所述的光纖連接器，其特征在于:所述安裝空間由形成于所述金屬接頭裝置頂部之二短壁及二分別連接于各所述短壁之長壁所圍繞構成。

3.根據權利要求2所述的光纖連接器，其特征在于:各所述長壁對應內側面形成至少一朝向所述安裝空間之導引部。

4.根據權利要求3所述的光纖連接器，其特征在于:所述金屬按壓件于兩對應側面形成至少一對應于所述導引部進行限位導引之導槽。

5.根據權利要求2所述的光纖連接器，其特征在于:各所述長壁的對應側壁形成至少一限位槽及一對應于所述卡制部以供作動之開槽。

6.根據權利要求5所述的光纖連接器，其特征在于:所述金屬按壓件于兩對應側形成至少一對應于所述限位槽防止脫離之防脫塊。

技術總結
本技術是一種光纖連接器，系供連接至一具有一光訊號傳輸裝置之光纖插座，主要包括：金屬接頭裝置、金屬按壓件及光纖單元，其中金屬接頭裝置頂部界定一安裝空間以及至少一設置于安裝空間內之定位柱，定位柱供一彈性件設置并定位，金屬按壓件設置一卡制部，并安裝于安裝空間且由彈性件抵頂，由對金屬按壓件按壓以改變卡制部對該光纖插座進行鎖固及解鎖的位置，光纖單元固設于金屬接頭裝置、并供沿一個軸向對接至光訊號傳輸裝置，透過由金屬制成的金屬接頭裝置及金屬按壓件，使得本創作的光纖連接器可被應用于高溫環境的機臺設備，并保持整體結構強度而不會變形。

技術研發人員：張瑞
受保護的技術使用者：連訊通信（天津）有限公司
技術研發日：20240418
技術公布日：2025/4/28
