本技術涉及光致變色鏡片，尤其涉及一種耐刮擦快響應光致變色鏡片。

背景技術：

1、光致變色鏡片是一種當爆露在某特定波長的光(一般是紫外光)時會變得深色的鏡片；光致變色鏡片可以由玻璃或包括聚碳酸酯在內的塑膠制成；其變色效果是由添加在鏡片內的氯化銀或其他鹵化物，此類物質在沒有被紫外光照射時對可見光是透明的，當被紫外光照射時就會快速的起化學反應，化學反應后變成會吸收部份可見光而令鏡片呈現得深色；此化學反應屬可逆反應，所以當不再被紫外光照射時鏡片就會快速的恢復原有透明的狀態。

2、而光致變色鏡片在做成眼鏡并進行長期使用中，由于鏡片的外側長期暴露在外界環境中，加之眼鏡也會在佩戴者休息時進行取下，在諸如此類的條件下，導致鏡片難免會與其物質發生摩擦接觸，或者出現不慎掉落等情況，從而導致鏡片表面的磨損，使得鏡片不再清晰而模糊，進而降低鏡片的使用壽命。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在上述缺點，而提出的一種耐刮擦快響應光致變色鏡片。

2、為了實現上述目的，本實用新型采用了如下技術方案：設計一種耐刮擦快響應光致變色鏡片，包括第一框架，在第一框架的內側設置有第二框架，第二框架的外壁固定在第一框架的內壁上；

3、在第二框架的兩側分別設置有第一鏡片、第二鏡片，而沿第一框架的邊緣處設置有若干個間隔排列的限位槽；

4、在第一鏡片遠離第二鏡片的一側對應設置有透明的擋板，且擋板與第一鏡片緊貼，而沿擋板靠近第一鏡片一側的邊緣處安裝有插板，且插板的長度與限位槽的深度對應，在插板的另一端上安裝有具有彈性的限位塊。

5、優選的是，限位塊為彈性橡膠塊。

6、優選的是，限位塊的側面均為光滑的弧形切面。

7、優選的是，沿擋板靠近第一鏡片的一側邊緣處安裝有透明的裙邊，裙邊與第一鏡片的邊緣處對應。

8、優選的是，在第二框架的內側設置有變色層。

9、優選的是，在第一框架的側面上安裝有限位條。

10、本實用新型提出的設計方案，在應用過程中，其有益效果在于：

11、1、該耐刮擦快響應光致變色鏡片通過緊貼在第一鏡片上的擋板，可對暴露在外側的第一鏡片進行保護，從而防止第一鏡片在使用過程中與外物接觸摩擦而發生剮蹭變得模糊。

12、2、該耐刮擦快響應光致變色鏡片通過插板置于限位槽中，并讓限位塊擋在第一框架遠離擋板的一側，以將擋板穩固在第一框架上，既保證了擋板安裝后的穩固，又方便擋板的拆卸，以便磨損后的更換。

技術特征：

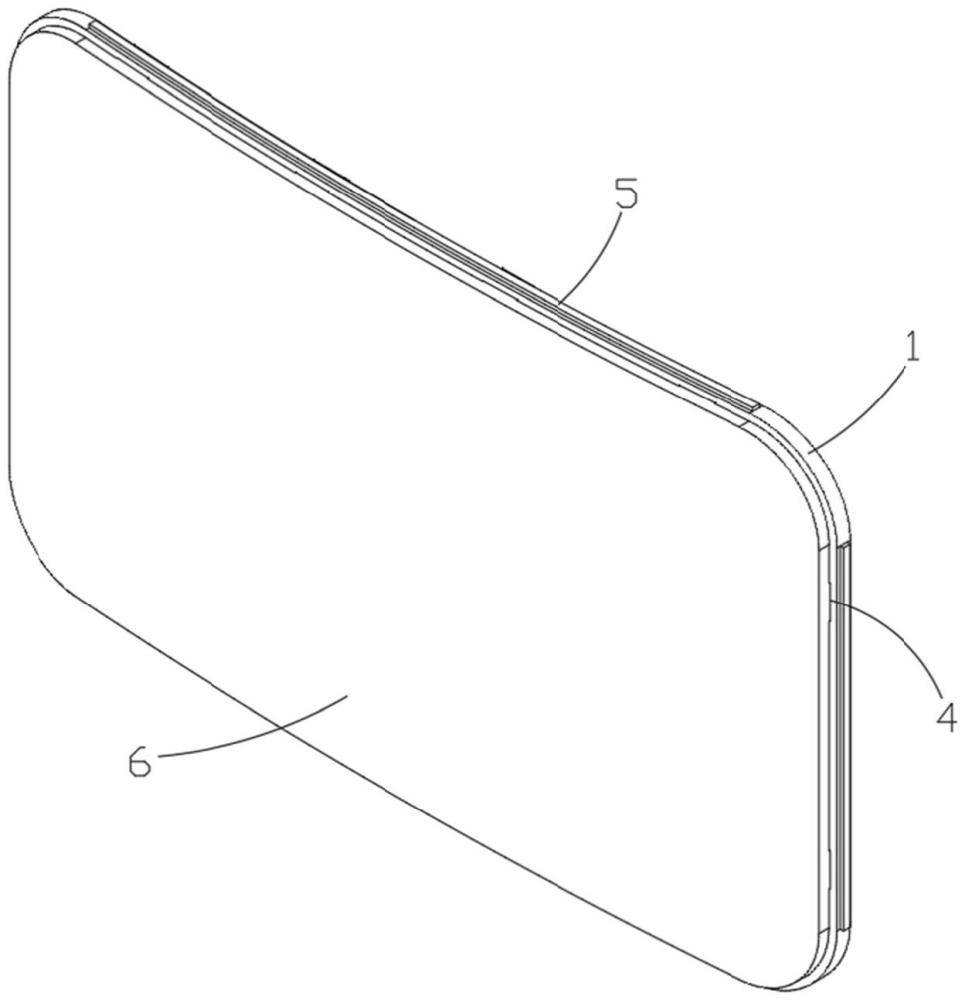

1.一種耐刮擦快響應光致變色鏡片，其特征在于：包括第一框架(1)，在第一框架(1)的內側設置有第二框架(2)，第二框架(2)的外壁固定在第一框架(1)的內壁上；

2.根據權利要求1所述的一種耐刮擦快響應光致變色鏡片，其特征在于：限位塊(9)為彈性橡膠塊。

3.根據權利要求1所述的一種耐刮擦快響應光致變色鏡片，其特征在于：限位塊(9)的側面均為光滑的弧形切面。

4.根據權利要求1所述的一種耐刮擦快響應光致變色鏡片，其特征在于：沿擋板(7)靠近第一鏡片(6)的一側邊緣處安裝有透明的裙邊(8)，裙邊(8)與第一鏡片(6)的邊緣處對應。

5.根據權利要求1所述的一種耐刮擦快響應光致變色鏡片，其特征在于：在第二框架(2)的內側設置有變色層(3)。

6.根據權利要求1所述的一種耐刮擦快響應光致變色鏡片，其特征在于：在第一框架(1)的側面上安裝有限位條(5)。

技術總結
本技術涉及光致變色鏡片技術領域，尤其是一種耐刮擦快響應光致變色鏡片，包括第一框架，在第一框架的內側設置有第二框架，第二框架的外壁固定在第一框架的內壁上；在第二框架的兩側分別設置有第一鏡片、第二鏡片，而沿第一框架的邊緣處設置有若干個間隔排列的限位槽；在第一鏡片遠離第二鏡片的一側對應設置有透明的擋板，且擋板與第一鏡片緊貼，而沿擋板靠近第一鏡片一側的邊緣處安裝有插板，且插板的長度與限位槽的深度對應，在插板的另一端上安裝有具有彈性的限位塊。本技術在使用時，該耐刮擦快響應光致變色鏡片通過緊貼在第一鏡片上的擋板，可對暴露在外側的第一鏡片進行保護，防止第一鏡片與外物接觸摩擦而發生損壞。

技術研發人員：張俊芳,張軍建
受保護的技術使用者：江蘇俊視光學有限公司
技術研發日：20240715
技術公布日：2025/4/28
