本技術涉及內窺鏡探頭，具體為一種密封性好的內窺鏡探頭。

背景技術：

1、工業內窺鏡的使用場景非常廣泛，尤其是在汽車生產與維修領域的應用，在用內窺鏡檢測維修汽車時，探頭會經常伸入到汽車發動機、油箱、管路這種油液很多的場景，在檢測這些地方時，非?？简炋筋^的耐油性。

2、目前市面上常見內窺鏡的探頭在檢測時，油液長時間聚集在藍寶石鏡片表面，油液會經由周圍縫隙滲入到內部，由此會大大降低攝像頭的清晰度和使用壽命，從而增大了企業維修的成本，因此需要研發一種密封性好的內窺鏡探頭。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

3、一種密封性好的內窺鏡探頭，其包括：

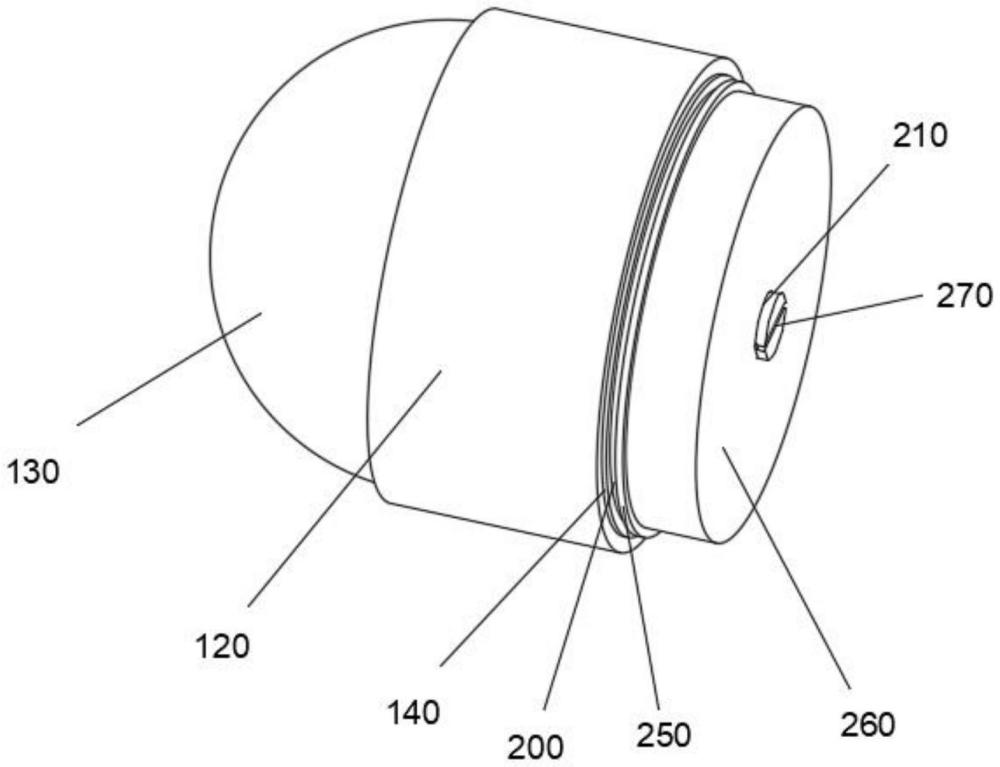

4、安裝板，所述安裝板呈圓柱狀，且所述安裝板的左端設置有探頭本體，所述安裝板的外側螺接套設有圓環狀的包裹筒，所述包裹筒的左側凸出設置有透明罩，所述透明罩呈空芯的半球狀，所述透明罩將探頭本體密封包裹在其內部，所述探頭本體位于包裹筒和透明罩的中軸線處；

5、彈性密封件，所述安裝板的右邊沿設置有環形的彈性密封件，所述彈性密封件的直徑不小于安裝板的直徑，所述安裝板的右側壁中心通過軸承座轉動設置有橫向的螺紋桿，所述螺紋桿的桿身位于彈性密封件的內側且螺接傳動設置有活動塊，所述活動塊呈圓環狀且中心側壁被螺紋桿的桿身螺接貫穿，所述活動塊的外側壁以彈性密封件的中軸線為中心等間距環繞設置有支撐桿，所述支撐桿的一端鉸接設置在活動塊的外側，所述支撐桿的另一端鉸接設置有弧形的撐板，全部的所述撐板遠離支撐桿的一側固定內切在彈性密封件的內側壁上，所述支撐桿的長度大于彈性密封件的半徑。

6、作為本實用新型所述的一種密封性好的內窺鏡探頭的一種優選方案，其中：所述包裹筒的內腔靠右設置有環形的密封環，所述密封環的內側與彈性密封件的外側壁相互緊貼。

7、作為本實用新型所述的一種密封性好的內窺鏡探頭的一種優選方案，其中：所述安裝板的外側設置有外螺紋，所述包裹筒的內腔靠左設置有適配外螺紋的內螺紋。

8、作為本實用新型所述的一種密封性好的內窺鏡探頭的一種優選方案，其中：所述彈性密封件的右邊沿固定設置有環形的加固環，所述加固環的右側設置有側蓋。

9、作為本實用新型所述的一種密封性好的內窺鏡探頭的一種優選方案，其中：所述螺紋桿的右端轉動貫穿側蓋的右側壁中心，且所述螺紋桿的右端中部開設有開口。

10、與現有技術相比，本實用新型的有益效果是：通過合適的工具，如螺絲刀端部插入開口，帶動螺紋桿轉動，從而調節活動塊的位置，即可以調節支撐桿支撐撐板的角度，從而使得彈性密封件朝外擴張緊貼密封環，使得包裹筒更好的密封套設在安裝板和彈性密封件的外側，實現將探頭本體密封在透明罩的內部，避免液體進入透明罩的內部損壞探頭本體。

技術特征：

1.一種密封性好的內窺鏡探頭，其特征在于，包括：

2.根據權利要求1所述的一種密封性好的內窺鏡探頭，其特征在于：所述包裹筒(120)的內腔靠右設置有環形的密封環(140)，所述密封環(140)的內側與彈性密封件(200)的外側壁相互緊貼。

3.根據權利要求1所述的一種密封性好的內窺鏡探頭，其特征在于：所述安裝板(100)的外側設置有外螺紋(150)，所述包裹筒(120)的內腔靠左設置有適配外螺紋(150)的內螺紋(160)。

4.根據權利要求1所述的一種密封性好的內窺鏡探頭，其特征在于：所述彈性密封件(200)的右邊沿固定設置有環形的加固環(250)，所述加固環(250)的右側設置有側蓋(260)。

5.根據權利要求4所述的一種密封性好的內窺鏡探頭，其特征在于：所述螺紋桿(210)的右端轉動貫穿側蓋(260)的右側壁中心，且所述螺紋桿(210)的右端中部開設有開口(270)。

技術總結
本技術公開的屬于內窺鏡探頭技術領域，具體為一種密封性好的內窺鏡探頭，包括安裝板，安裝板呈圓柱狀，且安裝板的左端設置有探頭本體，安裝板的外側螺接套設有圓環狀的包裹筒，包裹筒的左側凸出設置有透明罩，透明罩呈空芯的半球狀，透明罩將探頭本體密封包裹在其內部，探頭本體位于包裹筒和透明罩的中軸線處。該技術，通過合適的工具，如螺絲刀端部插入開口，帶動螺紋桿轉動，從而調節活動塊的位置，即可以調節支撐桿支撐撐板的角度，從而使得彈性密封件朝外擴張緊貼密封環，使得包裹筒更好的密封套設在安裝板和彈性密封件的外側，實現將探頭本體密封在透明罩的內部，避免液體進入透明罩的內部損壞探頭本體。

技術研發人員：葉炯耀,王帥,沈曉鶄
受保護的技術使用者：上海深仝智能科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
