本申請涉及光學，具體涉及一種基于差值映射的二值化0-π相位多焦點元件制備方法。

背景技術：

1、在半導體的實際加工過程中，如何將單個芯片或顯示單元從大尺寸的晶圓基材上分離出來，一直是批量生產中面臨的技術難題。傳統的刀片切割工藝存在切縫寬、容易崩邊、有碎屑飛濺等技術問題。隨著激光隱切工藝的成熟，越來越多的研究機構將此種工藝應用到各種脆性材料的加工中。對于厚度較大的晶圓基材，用單焦點的激光隱切則需要通過逐次改變焦點在材料內部的位置進行多次掃描加工，這不僅會影響加工效率，還會增加額外的加工誤差，降低了加工良率。因此，如何在基材內部同時聚焦等間距的多個焦點成為提高切割效率和良率的必由之路。

2、現有的多焦點元件設計方法主要基于長焦距、小數值孔徑的理論，包括夫瑯和費衍射和菲涅爾衍射方法，按焦距由遠及近逐步應用。然而，隨著一些應用場景對激光功率窗口的要求越來越小、聚焦點的尺寸越來越小，所需的聚焦系統焦距也必須縮短。在這種情況下，傳統的夫瑯和費衍射和菲涅爾衍射方法將不再適用。

技術實現思路

1、為此，本申請?zhí)峁┮环N基于差值映射的二值化0-π相位多焦點元件制備方法，以解決現有技術存在的夫瑯和費衍射和菲涅爾衍射不適用于短焦應用場景的問題。

2、為了實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：

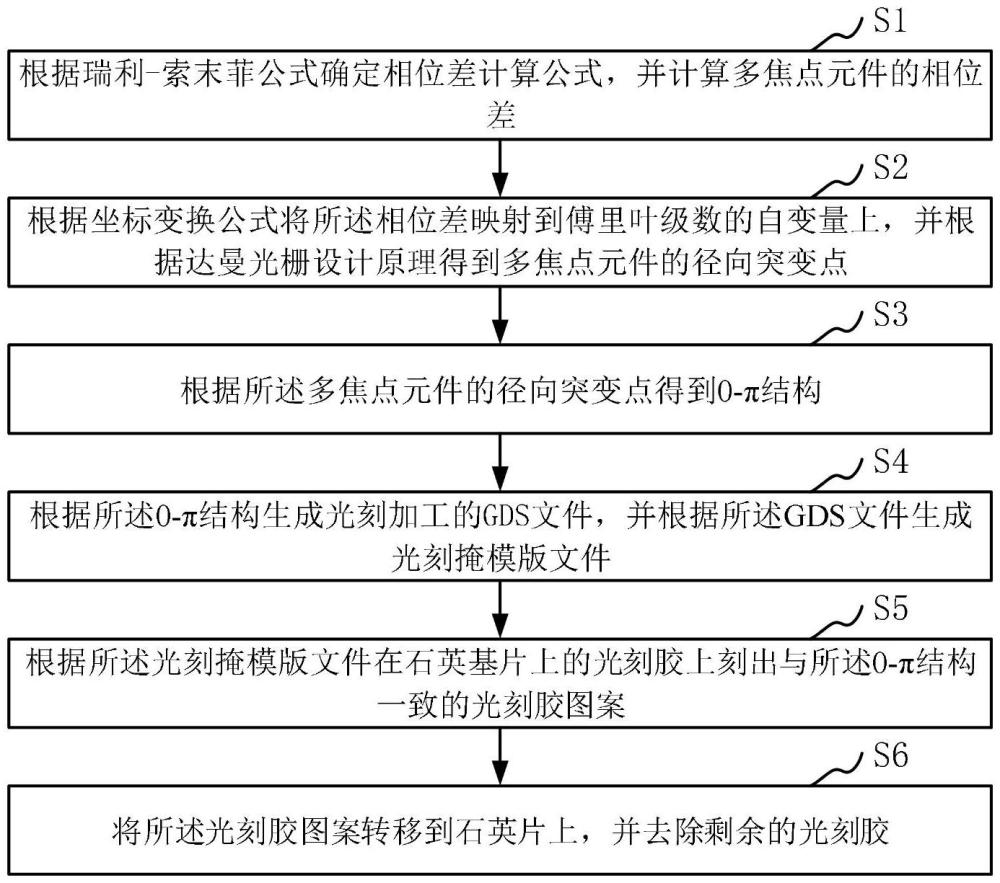

3、第一方面，一種基于差值映射的二值化0-π相位多焦點元件制備方法，包括：

4、步驟1：根據瑞利-索末菲公式確定相位差計算公式，并計算多焦點元件的相位差；

5、步驟2：根據坐標變換公式將所述相位差映射到傅里葉級數的自變量上，并根據達曼光柵設計原理得到多焦點元件的徑向突變點；

6、步驟3：根據所述多焦點元件的徑向突變點得到0-π結構；

7、步驟4：根據所述0-π結構生成光刻加工的gds文件，并根據所述gds文件生成光刻掩模版文件；

8、步驟5：根據所述光刻掩模版文件在石英基片上的光刻膠上刻出與所述0-π結構一致的光刻膠圖案；

9、步驟6：將所述光刻膠圖案轉移到石英片上，并去除剩余的光刻膠。

10、作為優選，步驟1中，所述相位差計算公式為：

11、

12、其中，表示相位差，k表示波數，d表示焦點間距，r表示徑向坐標，f表示物鏡的焦距。

13、作為優選，步驟2中，所述坐標變換公式為：

14、

15、其中，x表示自變量。

16、作為優選，步驟5中，根據所述光刻掩模版文件在石英基片上的光刻膠上刻出與所述0-π結構一致的光刻膠圖案時包括曝光、顯影和定影操作。

17、作為優選，步驟5中，根據所述光刻掩模版文件在石英基片上的光刻膠上刻出與所述0-π結構一致的光刻膠圖案時采用的掩膜為金屬鉻或金屬鎳。

18、作為優選，步驟6中，將所述光刻膠圖案轉移到石英片上時采用干法刻蝕工藝。

19、作為優選，所述干法刻蝕工藝為反應離子束刻蝕、離子束刻蝕或電感耦合等離子反應離子束刻蝕。

20、作為優選，所述步驟6中，去除剩余的光刻膠時采用去膠溶液。

21、作為優選，所述去膠溶液為丙酮、無機酸或硫酸雙氧水。

22、第二方面，一種短焦多焦點元件，所述短焦多焦點元件是根據一種基于差值映射的二值化0-π相位多焦點元件制備方法制備而成。

23、相比現有技術，本申請至少具有以下有益效果：

24、本申請?zhí)峁┝艘环N基于差值映射的二值化0-π相位多焦點元件制備方法，包括：根據瑞利-索末菲公式確定相位差計算公式，并計算多焦點元件的相位差；根據坐標變換公式將相位差映射到傅里葉級數的自變量上，并根據達曼光柵設計原理得到多焦點元件的徑向突變點；根據多焦點元件的徑向突變點得到0-π結構；根據0-π結構生成光刻加工的gds文件，并根據gds文件生成光刻掩模版文件；根據光刻掩模版文件在石英基片上的光刻膠上刻出與0-π結構一致的光刻膠圖案；將光刻膠圖案轉移到石英片上，并去除剩余的光刻膠。本申請擺脫了以往多焦點相位元件多處于夫瑯和費衍射區域和菲涅爾衍射區域的長焦應用場景，適用于短焦的應用場景，且映射簡單，計算時間短。

技術特征：

1.一種基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，包括：

2.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，步驟1中，所述相位差計算公式為：

3.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，步驟2中，所述坐標變換公式為：

4.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，步驟5中，根據所述光刻掩模版文件在石英基片上的光刻膠上刻出與所述0-π結構一致的光刻膠圖案時包括曝光、顯影和定影操作。

5.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，步驟5中，根據所述光刻掩模版文件在石英基片上的光刻膠上刻出與所述0-π結構一致的光刻膠圖案時采用的掩膜為金屬鉻或金屬鎳。

6.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，步驟6中，將所述光刻膠圖案轉移到石英片上時采用干法刻蝕工藝。

7.根據權利要求6所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，所述干法刻蝕工藝為反應離子束刻蝕、離子束刻蝕或電感耦合等離子反應離子束刻蝕。

8.根據權利要求1所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，所述步驟6中，去除剩余的光刻膠時采用去膠溶液。

9.根據權利要求8所述的基于差值映射的二值化0-π相位多焦點元件制備方法，其特征在于，所述去膠溶液為丙酮、無機酸或硫酸雙氧水。

10.一種短焦多焦點元件，其特征在于，所述短焦多焦點元件是根據權利要求1-9任一項所述的基于差值映射的二值化0-π相位多焦點元件制備方法制備而成。

技術總結
本申請公開了一種基于差值映射的二值化0?π相位多焦點元件制備方法，包括：根據瑞利?索末菲公式確定相位差計算公式，并計算多焦點元件的相位差；根據坐標變換公式將相位差映射到傅里葉級數的自變量上，并根據達曼光柵設計原理得到多焦點元件的徑向突變點；根據徑向突變點得到0?π結構，并生成光刻加工的GDS文件和光刻掩模版文件；根據光刻掩模版文件在石英基片上的光刻膠上刻出與0?π結構一致的光刻膠圖案；將光刻膠圖案轉移到石英片上，并去除剩余的光刻膠。本申請擺脫了以往多焦點相位元件多處于夫瑯和費衍射區域和菲涅爾衍射區域的長焦應用場景，適用于短焦的應用場景，且映射簡單，計算時間短。

技術研發人員：彭亦超
受保護的技術使用者：北京潤和微光科技有限公司
技術研發日：
技術公布日：2025/4/28
