本發明是有關于一種背光模塊及顯示裝置，特別是有關于一種包含緩沖件的背光模塊及顯示裝置。

背景技術：

1、在一些顯示裝置中，由于顯示面板本身不發光，需使用背光模塊提供面光源。為了降低背光模塊的厚度及減少發光元件的使用數量，發展出側入式背光模塊。然而，在一般的側入式背光模塊中，光源設置于導光板的側邊，在背光模塊進行可靠度的震動或落下測試時，導光板與光源摩擦而產生粉末，導致點亮?xí)r會形成亮點，使得背光模塊無法符合規格。

技術實現思路

1、本發明提供一種背光模塊及顯示裝置，包含具有弧面的凸出部的緩沖件，可減少光學板材與光源的摩擦，進而提升可靠度。

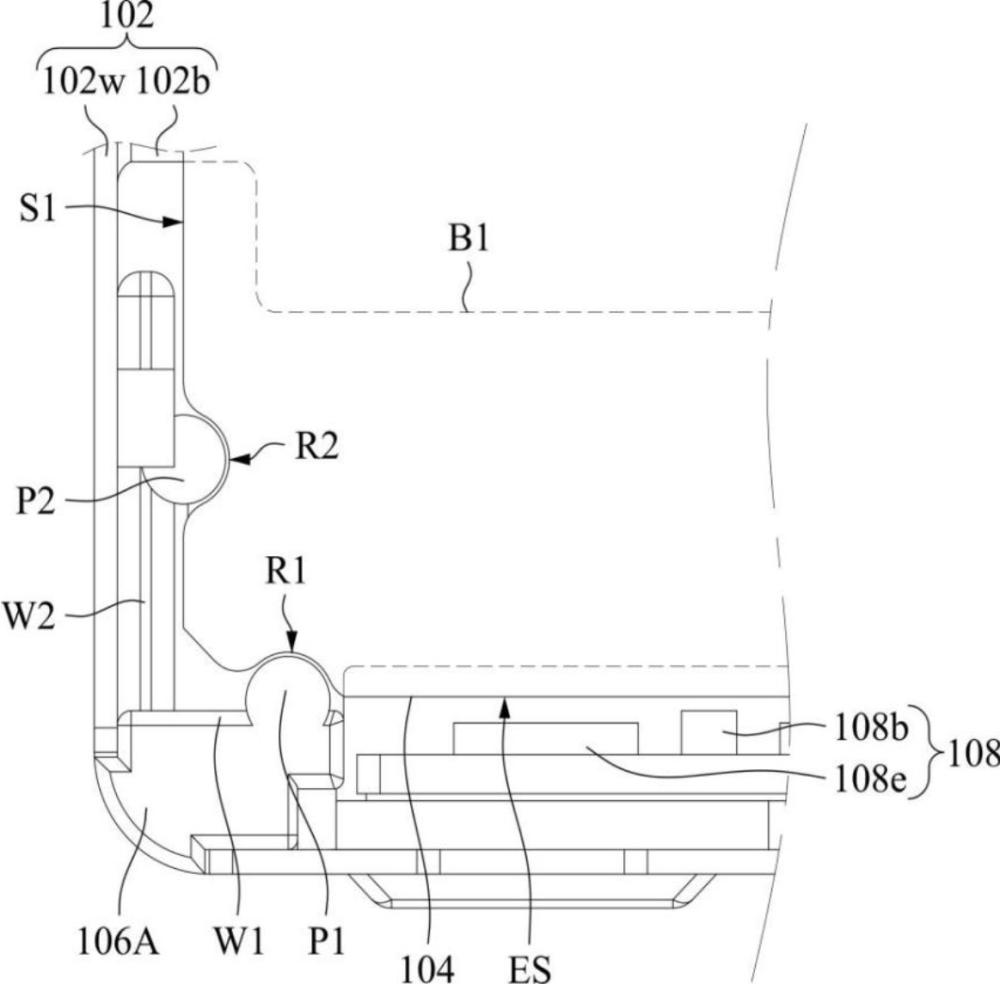

2、本發明至少一實施例所提出的背光模塊包含背框、光學板材、光源及第一緩沖件。背框包含底板及連接底板的側墻。光學板材設置于背框中，且具有入光側、連接入光側的第一側及面對底板的底面。光源設置于背框中并位于入光側。第一緩沖件設置于背框與光學板材之間，且包含第一底部、第一壁及第二壁。第一底部位于底板與底面之間。第一壁連接第一底部，且位于側墻與入光側之間。第二壁連接第一底部及第一壁，且位于側墻與第一側之間。入光側具有第一凹陷，第一側具有第二凹陷，第一壁包含對應第一凹陷的第一凸出部，第二壁包含對應第二凹陷的第二凸出部，且第一凸出部面對第一凹陷的表面及第二凸出部面對第二凹陷的表面分別為弧面。

3、在本發明至少一實施例中，各所述弧面的弧度為5度至150度。

4、在本發明至少一實施例中，所述第一凸出部的所述弧面的弧度與所述第二凸出部的所述弧面的弧度不同。

5、在本發明至少一實施例中，所述光源與所述入光側的距離大于所述第一凸出部與所述入光側的距離。

6、在本發明至少一實施例中，所述光學板材具有連接所述入光側并與所述第一側相對的第二側，所述背光模塊還包含第二緩沖件，第二緩沖件設置于所述背框與所述光學板材之間，且包含第二底部、第三壁及第四壁。第二底部位于所述底板與所述底面之間。第三壁連接第二底部，且位于所述側墻與所述入光側之間。第四壁連接第二底部及第三壁，且位于所述側墻與第二側之間。所述入光側具有第三凹陷，第二側具有第四凹陷，第三壁包含對應第三凹陷的第三凸出部，第四壁包含對應第四凹陷的第四凸出部，且第三凸出部面對第三凹陷的表面及第四凸出部面對第四凹陷的表面分別為弧面。

7、在本發明至少一實施例中，所述光學板材具有與所述入光側相對并與所述第一側及所述第二側連接的第三側，所述背光模塊還包含第三緩沖件，第三緩沖件設置于所述背框與所述光學板材之間，且包含第三底部、第五壁及第六壁。第三底部位于所述底板與所述底面之間。第五壁連接第三底部，且位于所述側墻與第三側之間。第六壁連接第三底部及第五壁，且位于所述側墻與所述第一側之間。第三側具有第五凹陷，所述第一側具有第六凹陷，第五壁包含對應第五凹陷的第五凸出部，第六壁包含對應第六凹陷的第六凸出部，且第五凸出部面對第五凹陷的表面及第六凸出部面對第六凹陷的表面分別為弧面。

8、在本發明至少一實施例中，所述背光模塊還包含第四緩沖件，第四緩沖件設置于所述背框與所述光學板材之間，且包含第四底部、第七壁及第八壁。第四底部位于所述底板與所述底面之間。第七壁連接第四底部，且位于所述側墻與所述第三側之間。第八壁連接第四底部及第七壁，且位于所述側墻與所述第二側之間。所述第三側具有第七凹陷，所述第二側具有第八凹陷，第七壁包含對應第七凹陷的第七凸出部，第八壁包含對應第八凹陷的第八凸出部，且第七凸出部面對第七凹陷的表面及第八凸出部面對第八凹陷的表面分別為弧面。

9、在本發明至少一實施例中，所述背框具有四個角隅，所述第一緩沖件、所述第二緩沖件、所述第三緩沖件及所述第四緩沖件分別設置于這些角隅。

10、在本發明至少一實施例中，所述光源包含發光元件及與發光元件相鄰的擋塊，發光元件與所述入光側的距離大于擋塊與所述入光側的距離。

11、本發明至少另一實施例所提出的顯示裝置，包含所述背光模塊及設置于所述背光模塊上的顯示面板。

技術特征：

1.一種背光模塊，其特征在于，包括：

2.如權利要求1所述的背光模塊，其特征在于，各該弧面的弧度為5度至150度。

3.如權利要求2所述的背光模塊，其特征在于，該第一凸出部的該弧面的弧度與該第二凸出部的該弧面的弧度不同。

4.如權利要求1所述的背光模塊，其特征在于，該光源與該入光側的距離大于該第一凸出部與該入光側的距離。

5.如權利要求1所述的背光模塊，其特征在于，該光學板材具有連接該入光側并與該第一側相對的一第二側，該背光模塊還包括一第二緩沖件，該第二緩沖件設置于該背框與該光學板材之間，且包括：

6.如權利要求5所述的背光模塊，其特征在于，該光學板材具有與該入光側相對并與該第一側及該第二側連接的一第三側，該背光模塊還包括一第三緩沖件，該第三緩沖件設置于該背框與該光學板材之間，且包括：

7.如權利要求6所述的背光模塊，其特征在于，該背光模塊還包括一第四緩沖件，該第四緩沖件設置于該背框與該光學板材之間，且包括：

8.如權利要求7所述的背光模塊，其特征在于，該背框具有四個角隅，該第一緩沖件、該第二緩沖件、該第三緩沖件及該第四緩沖件分別設置于該些角隅。

9.如權利要求1所述的背光模塊，其特征在于，該光源包括一發光元件及與該發光元件相鄰的一擋塊，該發光元件與該入光側的距離大于該擋塊與該入光側的距離。

10.一種顯示裝置，其特征在于，包括：

技術總結
一種背光模塊，包含背框、光學板材、光源及緩沖件。背框包含底板及連接底板的側墻。光學板材設置于背框中，且具有入光側、連接入光側的第一側及面對底板的底面。光源設置于背框中并位于入光側。緩沖件設置于背框與光學板材之間，且包含底部、第一壁及第二壁。底部位于底板與底面之間。第一壁連接底部，且位于側墻與入光側之間。第二壁連接底部及第一壁，且位于側墻與第一側之間。入光側及第一側分別具有凹陷，第一壁及第二壁分別包含對應入光側及第一側的凹陷的凸出部，且凸出部面對凹陷的表面為弧面。

技術研發人員：謝志良
受保護的技術使用者：友達光電股份有限公司
技術研發日：
技術公布日：2025/4/28
