本發明涉及顯示，特別涉及一種陣列基板及顯示面板。

背景技術：

1、隨著液晶顯示技術的發展以及用戶對液晶顯示面板顯示效果要求的提高，越來越多的用戶要求顯示面板在強光環境下也能有較好的視覺體驗。因此需要降低顯示面板在強光環境下的反射，以使其具有較高的對比度和亮度。

2、現有的顯示面板為了改善顯示面板的顯示質量，將傳統的4疇設計變更為8疇設計。傳統的4疇設計中，顯示面板的每個子像素被分為main/sub(主/次)區，main區和sub區又分別包含兩個子像素電極，每個子像素電極可以分別用于單獨控制液晶分子的排布方向。8疇設計在4疇設計的基礎上，將main區和sub區的像素電極分別分割成4個子像素電極，也即每個子像素具有8個疇。

3、通過在main區和sub區之間設置柵極線(gate線)、多個薄膜晶體管，并將薄膜晶體管與設置在main區和sub區一側的數據線電連接，數據線為main區和sub區的子像素電極提供相同電壓值的第一工作電壓。同時在main區和sub區內設置金屬走線，金屬走線通過薄膜晶體管與sub區的子像素電極電連接，并為sub區的子像素電極提供第二工作電壓。因此可以實現main區和sub區的子像素電極的電壓值不同，進而實現了每個子像素的8個疇的獨立顯示控制，從而減少視角變化引起的亮度和對比度變化，提高了顯示效果。

4、然而，由于main區和sub區設置有金屬走線，金屬走線的材料一般為al、ti、mo或者cu等金屬,具有較高的反射率，導致面板的反射率也相應增大，影響顯示面板的顯示效果。

技術實現思路

1、本發明的主要目的是提出一種陣列基板及顯示面板，旨在解決現有顯示面板的反射率較大的問題。

2、為實現上述目的，本發明提出的陣列基板，所述陣列基板包括襯底、多個子像素、第一金屬走線以及第二金屬走線；多個所述子像素間隔排布于所述襯底表面，相鄰的兩個所述子像素之間為非顯示區，每一所述子像素包括主區和次區，所述主區包括第一像素電極，所述次區包括第二像素電極；所述第一金屬走線與所述第一像素電極和所述第二像素電極均電連接，并用于為所述第一像素電極和所述第二像素電極提供第一電壓信號；所述第二金屬走線與所述第一像素電極或所述第二像素電極電連接，并用于為所述第一像素電極或所述第二像素電極提供第二電壓信號；其中，所述第一金屬走線和所述第二金屬走線均位于所述非顯示區。

3、在本發明的一實施例中，每一所述非顯示區均設有所述第一金屬走線和所述第二金屬走線，每一所述非顯示區的所述第一金屬走線和所述第二金屬走線分別與相鄰的兩個所述子像素電連接。

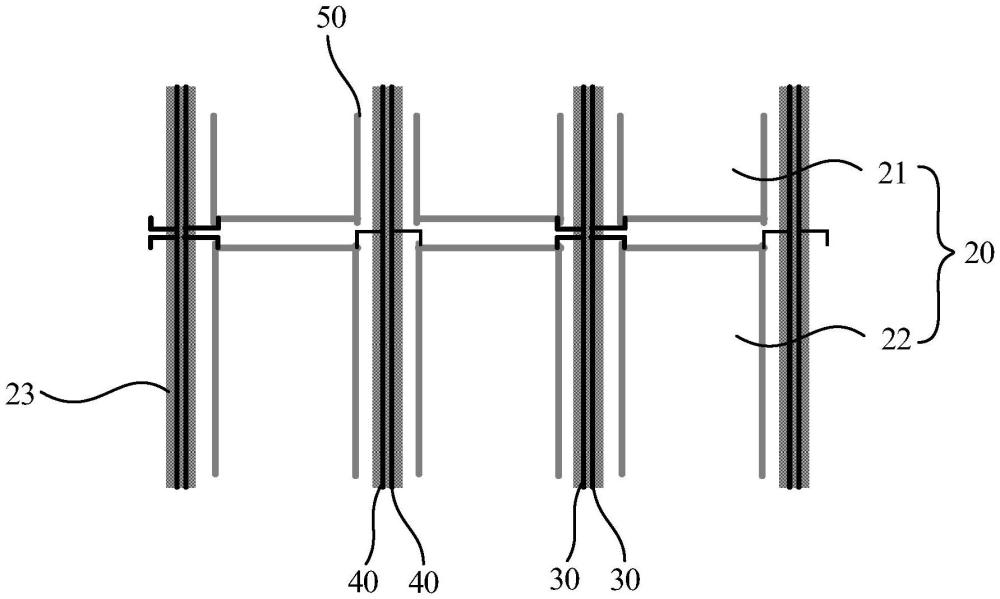

4、在本發明的一實施例中，每一所述非顯示區均設有兩個所述第一金屬走線或兩個第二金屬走線，每一所述子像素電連接的所述第一金屬走線和所述第二金屬走線分別位于兩個相鄰的所述非顯示區。

5、在本發明的一實施例中，所述主區和所述次區均沿第一方向間隔設置，所述第一金屬走線和所述第二金屬走線的延伸方向平行于所述第一方向。

6、在本發明的一實施例中，所述第一金屬走線和所述第二金屬走線分別靠近與所述非顯示區相鄰的兩所述子像素設置。

7、在本發明的一實施例中，所述陣列基板還包括多個公共電極，每一所述主區和每一所述次區均設有一所述公共電極，每一所述主區的公共電極和所述第一像素電極形成第一存儲電容，每一所述次區的公共電極和所述第二像素電極形成第二存儲電容，所述第一存儲電容和所述第二存儲電容分別用于穩定所述第一像素電極和所述第二像素電極的電壓。

8、在本發明的一實施例中，所述公共電極的形狀為閉合的矩形框。

9、在本發明的一實施例中，所述公共電極包括依次連接的第一段、第二段和第三段，所述第一段、所述第二段和所述第三段圍合形成具有開口的矩形框。

10、在本發明的一實施例中，所述子像素包括依次疊設于所述襯底表面的第一金屬層、第二金屬層、色阻層以及電極層；

11、所述第一金屬層設于所述襯底表面，所述第一金屬層包括所述公共電極，所述第二金屬層包括所述第一金屬走線和所述第二金屬走線，所述電極層包括所述第一像素電極和所述第二像素電極；

12、其中，每一所述非顯示區背離所述襯底的一側開設有貫穿所述電極層、所述色阻層的第一過孔和第二過孔，所述第一過孔和所述第二過孔的內壁均鍍有導電層，所述第一金屬走線與所述第一像素電極通過所述導電層電連接，所述第二金屬走線與所述第二像素電極通過所述導電層電連接。

13、本發明還提出一種顯示面板，所述顯示面板包括彩膜基板、液晶層以及如上述任一所述的陣列基板；所述液晶層夾設于所述彩膜基板和所述陣列基板之間。

14、本發明提出的陣列基板包括襯底、多個子像素、第一金屬走線以及第二金屬走線。其中多個子像素沿平行于襯底的方向間隔排布于襯底的表面，相鄰的兩個子像素之間的區域?yàn)榉秋@示區。每個子像素包括主區和次區，主區包括第一像素電極，次區包括第二像素電極，第一像素電極和第二像素電極分別用于和彩膜電極配合形成電場，以調整液晶分子層的排布。第一金屬走線與第一像素電極和第二像素電極均電連接，并為第一像素電極和第二像素電極提供第一電壓信號。第二金屬走線與第一像素電極或第二像素電極電連接，并為第一像素電極或第二像素電極提供第二電壓信號。因此可以使得主區的第一像素電極的電壓與次區的第二子像素電壓不同，進而實現主區和次區的獨立顯示控制。

15、將第一金屬走線和第二金屬走線均設置在非顯示區，由于顯示面板的非顯示區設置有黑矩陣，也即第一金屬走線和第二金屬走線設置在黑矩陣于襯底的正投影區域內，黑矩陣可以吸收光線，進而解決了現有金屬走線設置在顯示區導致顯示面板反射率較高的問題，提高了顯示效果。

技術特征：

1.一種陣列基板，其特征在于，所述陣列基板包括：

2.如權利要求1所述的陣列基板，其特征在于，每一所述非顯示區均設有所述第一金屬走線和所述第二金屬走線，每一所述非顯示區的所述第一金屬走線和所述第二金屬走線分別與相鄰的兩個所述子像素電連接。

3.如權利要求1所述的陣列基板，其特征在于，每一所述非顯示區均設有兩個所述第一金屬走線或兩個第二金屬走線，每一所述子像素電連接的所述第一金屬走線和所述第二金屬走線分別位于兩個相鄰的所述非顯示區。

4.如權利要求1至3中任一項所述的陣列基板，其特征在于，所述主區和所述次區均沿第一方向間隔設置，所述第一金屬走線和所述第二金屬走線的延伸方向平行于所述第一方向。

5.如權利要求1至3中任一項所述的陣列基板，其特征在于，所述第一金屬走線和所述第二金屬走線分別靠近與所述非顯示區相鄰的兩所述子像素設置。

6.如權利要求1至3中任一項所述的陣列基板，其特征在于，所述陣列基板還包括多個公共電極，每一所述主區和每一所述次區均設有一所述公共電極，每一所述主區的公共電極和所述第一像素電極形成第一存儲電容，每一所述次區的公共電極和所述第二像素電極形成第二存儲電容，所述第一存儲電容和所述第二存儲電容分別用于穩定所述第一像素電極和所述第二像素電極的電壓。

7.如權利要求6所述的陣列基板，其特征在于，所述公共電極的形狀為閉合的矩形框。

8.如權利要求6所述的陣列基板，其特征在于，所述公共電極包括依次連接的第一段、第二段和第三段，所述第一段、所述第二段和所述第三段圍合形成具有開口的矩形框。

9.如權利要求6所述的陣列基板，其特征在于，所述子像素包括依次疊設于所述襯底表面的第一金屬層、第二金屬層、色阻層以及電極層；

10.一種顯示面板，其特征在于，所述顯示面板包括彩膜基板、液晶層以及如權利要求1至9中任一項所述的陣列基板；所述液晶層夾設于所述彩膜基板和所述陣列基板之間。

技術總結
本發明公開了一種陣列基板及顯示面板，涉及顯示技術領域，其中陣列基板包括襯底、多個子像素、第一金屬走線以及第二金屬走線；多個子像素間隔排布于襯底表面，相鄰的兩個子像素之間為非顯示區，每一子像素包括主區和次區，主區包括第一像素電極，次區包括第二像素電極；第一金屬走線與第一像素電極和第二像素電極均電連接，并用于為第一像素電極和第二像素電極提供第一電壓信號；第二金屬走線與第一像素電極或第二像素電極電連接，并用于為第一像素電極或第二像素電極提供第二電壓信號；其中，第一金屬走線和第二金屬走線均位于非顯示區。本發明解決了現有金屬走線設置在顯示區導致顯示面板反射率較高的問題，提高了顯示面板的顯示效果。

技術研發人員：梁玉姣,葉利丹
受保護的技術使用者：長沙惠科光電有限公司
技術研發日：
技術公布日：2025/4/28
