本技術涉及光纜設備，具體涉及防鳥啄型全介質自承式通信光纜。

背景技術：

1、隨著國家禁搶以及對環境保護的力度越來越大，樹林的面積越來越大，動物的種類和數量也越來越多，現有的全介質自承式光纜無防鳥啄保護層，由于有些鳥類會因為好奇、覓食或筑巢而啄食光纜，尤其是在食物稀缺的季節，雖然外護套具有一定的耐久性，但在某些薄弱點或連接處容易被啄破，導致光纖斷裂，影響通信，為此，我們提出防鳥啄型全介質自承式通信光纜。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了防鳥啄型全介質自承式通信光纜，克服了現有技術的不足，設計合理，結構緊湊，解決了背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：

5、防鳥啄型全介質自承式通信光纜，其特征在于，包括：

6、外護層，用于保護光纜免受環境損害；

7、鎧裝層，環繞在外護層內，提供機械保護和抗拉強度；

8、內護層，位于鎧裝層內，用于隔離和固定內部結構；

9、內護層內設置有松套管。

10、優選的，還包括芳綸層，環繞在內護層內，由芳綸纖維材料制成，用于提供額外的拉伸強度和抗沖擊保護。

11、優選的，還包括內墊層，環繞在內護層內，由柔軟材料制成，提供緩沖。

12、優選的，還包括阻水紗，環繞在內護層內，形成一個空腔，該空腔內包括：

13、至少一個加強件，采用高強度纖維材料制成，以承受拉伸和壓縮力；

14、至少一個松套管，包圍在加強件上，每個松套管內容納至少兩根光纖。

15、優選的，空腔內還包括，至少一個填芯，與加強件和松套管配合。

16、優選的，空腔內還包括，纜膏，填充在阻水紗形成的空腔內，以防止加強件和松套管之間的直接接觸，并阻隔水分。

17、優選的，松套管內還包括，纖膏，填充在每個松套管內，以保護光纖免受機械損傷和外界干擾。

18、優選的，鎧裝層由多個環形玻璃纖維增強組件拼合而成，環繞并緊貼在外護層內壁上。

19、(三)有益效果

20、本實用新型實施例提供了防鳥啄型全介質自承式通信光纜。具備以下有益效果：

21、1、在內護層和外護層之間增加一層纖維增強復合材料棒鎧裝，增加了光纜防鳥啄的性能，減少了被鳥類啄斷光纖風險，很大程度上提高了光纜的通信質量。

技術特征：

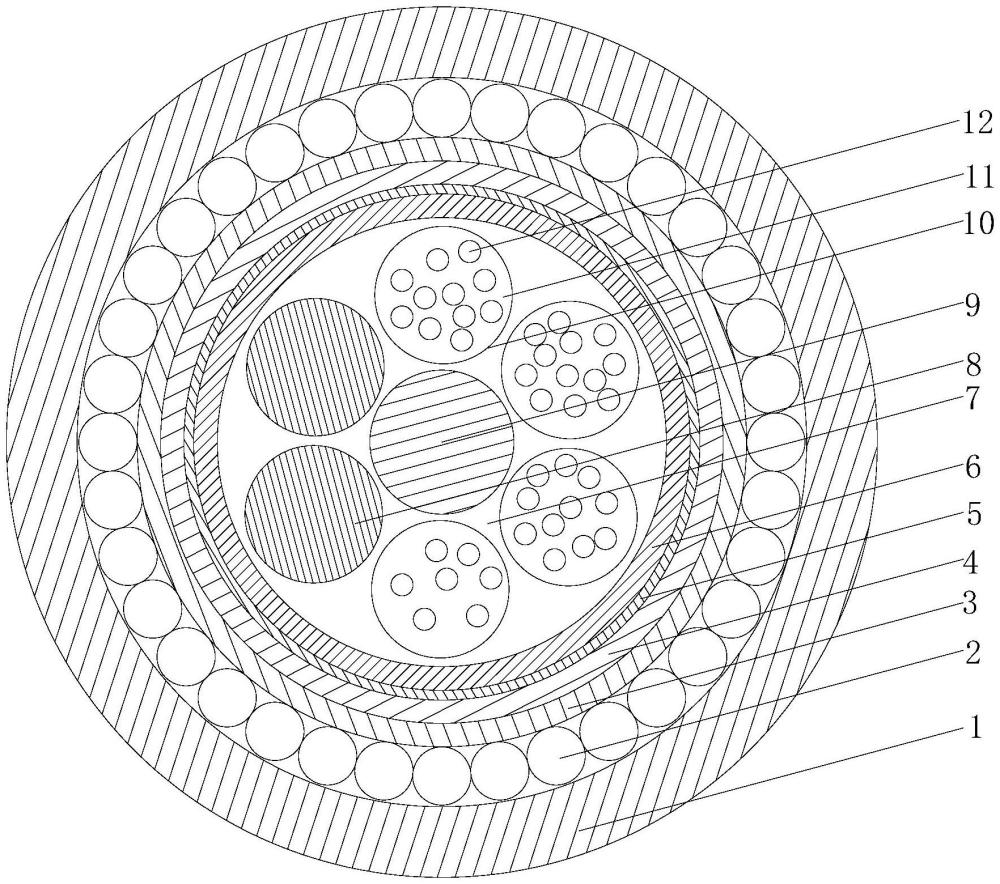

1.防鳥啄型全介質自承式通信光纜，其特征在于，包括：

2.如權利要求1所述的防鳥啄型全介質自承式通信光纜，其特征在于：還包括芳綸層（4），環繞在內護層（3）內，由芳綸纖維材料制成，用于提供額外的拉伸強度和抗沖擊保護。

3.如權利要求1所述的防鳥啄型全介質自承式通信光纜，其特征在于：還包括內墊層（5），環繞在內護層（3）內，由柔軟材料制成，提供緩沖。

4.如權利要求1所述的防鳥啄型全介質自承式通信光纜，其特征在于：還包括阻水紗（6），環繞在內護層（3）內，形成一個空腔，該空腔內包括：

5.如權利要求4所述的防鳥啄型全介質自承式通信光纜，其特征在于：所述空腔內還包括，至少一個填芯（8），與加強件（9）和松套管（10）配合。

6.如權利要求4所述的防鳥啄型全介質自承式通信光纜，其特征在于：所述空腔內還包括：纜膏（7），填充在阻水紗（6）形成的空腔內，以防止加強件（9）和松套管（10）之間的直接接觸，并阻隔水分。

7.如權利要求4所述的防鳥啄型全介質自承式通信光纜，其特征在于：所述松套管（10）內還包括，纖膏（11），填充在每個松套管（10）內，以保護光纖（12）免受機械損傷和外界干擾。

技術總結
本技術涉及光纜設備技術領域，提供了防鳥啄型全介質自承式通信光纜，包括：外護層，用于保護光纜免受環境損害；鎧裝層，環繞在外護層內，提供機械保護和抗拉強度；內護層，位于鎧裝層內，用于隔離和固定內部結構；內護層內設置有松套管。在內護層和外護層之間增加一層纖維增強復合材料棒鎧裝，增加了光纜防鳥啄的性能，減少了被鳥類啄斷光纖風險，很大程度上提高了光纜的通信質量。

技術研發人員：芮康平
受保護的技術使用者：宏圖光電線纜（無錫）有限公司
技術研發日：20240726
技術公布日：2025/4/28
