本技術實施例涉及光學鏡頭，尤其涉及一種變焦鏡頭。

背景技術：

1、隨著直播行業的興起，目前對于直播鏡頭的要求也逐漸變高，變焦鏡頭也逐漸用于直播行業。傳統的變焦鏡頭在直播行業要求的近距離對焦，環境變化快等方面顯得比較吃力。

2、目前市面上使用較多的直播鏡頭的主流芯片大小為1/2.7”或1/1.8”，且距離較近時像質較差，適應環境亮度的速度較慢，照度低等問題，因此所以研發出一款體積小、光圈大、畸變小、高低溫共焦的4k直播鏡頭顯得很有必要。

技術實現思路

1、本實用新型提供一種變焦鏡頭，以適配1/1.2″靶面，滿足在436nm-656nm波段下小畸變、大光圈、清晰成像的使用需求。

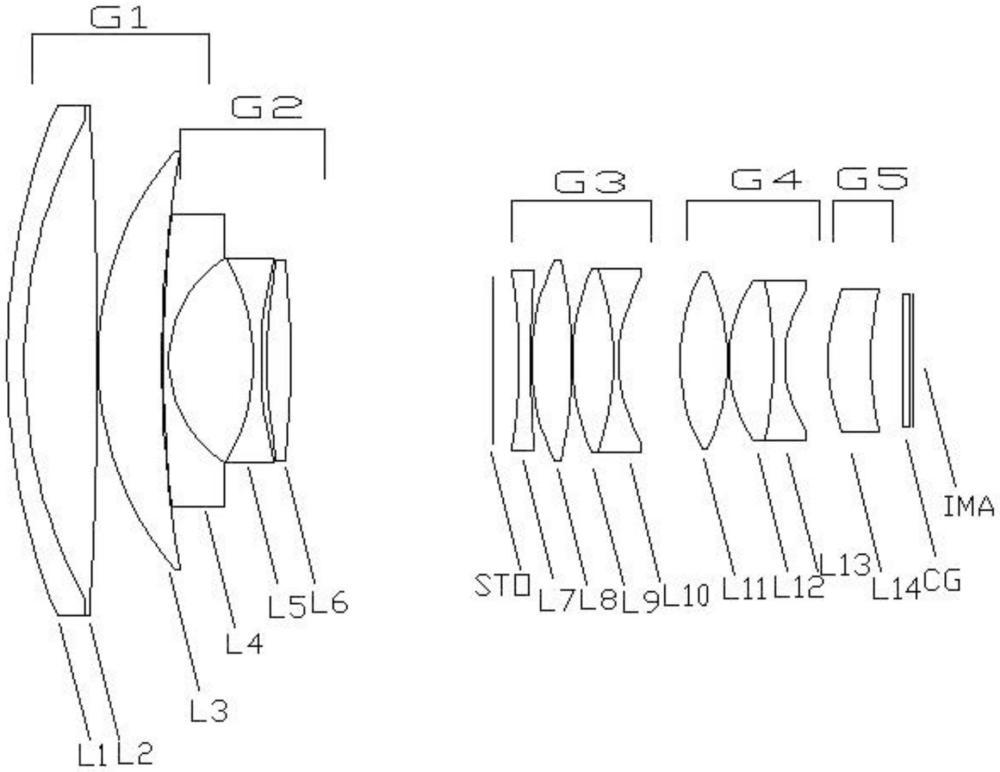

2、本實用新型實施例提供了一種變焦鏡頭，包括沿光軸從物方至像方依次排列的光焦度為正的第一固定透鏡組、光焦度為負的第一變倍透鏡組、光闌、光焦度為正的第二變倍透鏡組、光焦度為正的對焦透鏡組、光焦度為負的第二固定透鏡組；

3、所述第一固定透鏡組包括光焦度為負的第一透鏡、光焦度為正的第二透鏡和光焦度為正的第三透鏡；

4、所述第一變倍透鏡組包括光焦度為負的第四透鏡、光焦度為負的第五透鏡和光焦度為正的第六透鏡；

5、所述第二變倍透鏡組包括光焦度為負的第七透鏡、光焦度為正的第八透鏡、光焦度為正的第九透鏡和光焦度為負的第十透鏡；

6、所述對焦透鏡組包括光焦度為正的第十一透鏡、光焦度為正的第十二透鏡和光焦度為負的第十三透鏡；

7、所述第二固定透鏡組包括光焦度為正的第十四透鏡；

8、所述第一變倍透鏡組、所述第二變倍透鏡組、所述對焦透鏡組和所述第二固定透鏡組中均包括至少一枚非球面透鏡；

9、在變倍過程中，所述第一固定透鏡組和所述第二固定透鏡組的位置固定，所述第一變倍透鏡組和所述第二變倍透鏡組沿光軸移動進行變倍，所述對焦透鏡組沿光軸移動進行合焦。

10、可選地，所述第五透鏡為非球面透鏡；

11、所述第七透鏡為非球面透鏡；

12、所述第十一透鏡為非球面透鏡；

13、所述第十四透鏡為非球面透鏡。

14、可選地，所述第一固定透鏡組的焦距f1、所述第一變倍透鏡組的焦距f2、所述第二變倍透鏡組的焦距f3、所述對焦透鏡組的焦距f4、所述第二固定透鏡組的焦距f5與所述變焦鏡頭的廣角端焦距fw之間滿足如下條件：

15、44.14≤f1/fw≤45.51；

16、-25.22≤f2/fw≤-24.86；

17、31.70≤f3/fw≤35.89；

18、9.94≤f4/fw≤11.49；

19、56.32≤f5/fw≤71.72。

20、可選地，所述第一透鏡為凸-凹型，所述第二透鏡為凸-凸型，所述第三透鏡為凸-凹型；

21、所述第四透鏡為凸-凹型，所述第五透鏡為凹-凹型，所述第六透鏡為凸-凸型；

22、所述第七透鏡為凹-凹型，所述第八透鏡為凸-凸型，所述第九透鏡為凸-凸型，所述第十透鏡為凹-凹型；

23、所述第十一透鏡為凸-凸型，所述第十二透鏡為凸-凸型，所述第十三透鏡為凹-凹型；

24、所述第二固定透鏡組中，所述第十四透鏡為凸-凹型。

25、可選地，所述第一固定透鏡組中至少包括一個膠合透鏡組，和/或，所述第二變倍透鏡組中至少包括一個膠合透鏡組，和/或，所述對焦透鏡組中至少包括一個膠合透鏡組。

26、可選地，所述第五透鏡、第七透鏡、第十一透鏡、第十四透鏡的材料滿足如下條件：

27、1.49≤nd5≤1.59；67.0≤vd5≤81.6；

28、1.44≤nd7≤1.59；68.6≤vd7≤95.1；

29、1.49≤nd11≤1.51；64.8≤vd11≤81.6；

30、1.78≤nd14≤1.89；26.9≤vd14≤50.3；

31、其中，nd5、nd7、nd11、nd14分別表示所述第五透鏡、所述第七透鏡、所述第十一透鏡和所述第十四透鏡的折射率，vd5、vd7、vd11、vd14分別表示所述第五透鏡、所述第七透鏡、所述第十一透鏡和所述第十四透鏡的阿貝數。

32、可選地，所述第二變倍透鏡組和所述對焦透鏡組滿足如下條件：1.156≤s3/s4≤1.493；

33、其中，s2為所述第一變倍透鏡組可移動的最大距離，s4為所述對焦透鏡組可移動的最大距離。

34、可選地，所述變焦鏡頭的廣角端和長焦端的焦距需滿足如下條件：2.69≤ft/fw≤2.97；

35、其中，fw表示所述變焦鏡頭廣角端的焦距，ft表示所述變焦鏡頭長焦端的焦距。

36、可選地，所述變焦鏡頭滿足如下條件：5.24≤ttl/s2≤5.68；

37、其中，ttl表示所述變焦鏡頭的光學總長，s2表示所述第一變倍透鏡組可移動的最大距離。

38、可選地，所述變焦鏡頭滿足如下條件：1.15<fno<1.25；

39、其中，fno為所述變焦鏡頭全焦段的光圈數。

40、本實用新型實施例提供的變焦鏡頭，通過設置第一固定透鏡組、第一變倍透鏡組、光闌、第二變倍透鏡組、對焦透鏡組、第二固定透鏡組，光焦度依次為正負正正負；其中，第一固定透鏡組包括三枚透鏡，光焦度依次為負、正、正；第一變倍透鏡組包括三枚透鏡，光焦度依次為負、負、正；第二變倍透鏡組包括四枚透鏡，光焦度依次為負、正、正、負；對焦透鏡組包括三枚透鏡，光焦度依次為正、正、負；第二固定透鏡組包括一枚透鏡，光焦度為正，實現了第一變倍透鏡組和第二變倍透鏡組沿光軸移動進行變焦的同時，對焦透鏡組沿光軸移動來補償像差，從而實現清晰成像。本實用新型實施例使用14枚鏡片以及一定厚度的平板玻璃，可適配1/1.2″靶面下，滿足在436nm-656nm波段下小畸變、大光圈、清晰成像的使用需求。

技術特征：

1.一種變焦鏡頭，其特征在于，包括沿光軸從物方至像方依次排列的光焦度為正的第一固定透鏡組、光焦度為負的第一變倍透鏡組、光闌、光焦度為正的第二變倍透鏡組、光焦度為正的對焦透鏡組、光焦度為負的第二固定透鏡組；

2.根據權利要求1所述的變焦鏡頭，其特征在于，

3.根據權利要求1所述的變焦鏡頭，其特征在于，所述第一固定透鏡組的焦距f1、所述第一變倍透鏡組的焦距f2、所述第二變倍透鏡組的焦距f3、所述對焦透鏡組的焦距f4、所述第二固定透鏡組的焦距f5與所述變焦鏡頭的廣角端焦距fw之間滿足如下條件：

4.根據權利要求1所述的變焦鏡頭，其特征在于，

5.根據權利要求1所述的變焦鏡頭，其特征在于，所述第一固定透鏡組中至少包括一個膠合透鏡組，和/或，所述第二變倍透鏡組中至少包括一個膠合透鏡組，和/或，所述對焦透鏡組中至少包括一個膠合透鏡組。

6.根據權利要求1所述的變焦鏡頭，其特征在于，所述第五透鏡、第七透鏡、第十一透鏡、第十四透鏡的材料滿足如下條件：

7.根據權利要求1所述的變焦鏡頭，其特征在于，所述第二變倍透鏡組和所述對焦透鏡組滿足如下條件：1.156≤s3/s4≤1.493；

8.根據權利要求1所述的變焦鏡頭，其特征在于，所述變焦鏡頭的廣角端和長焦端的焦距需滿足如下條件：2.69≤ft/fw≤2.97；

9.根據權利要求1所述的變焦鏡頭，其特征在于，所述變焦鏡頭滿足如下條件：5.24≤ttl/s2≤5.68；

10.根據權利要求1所述的變焦鏡頭，其特征在于，所述變焦鏡頭滿足如下條件：1.15<fno<1.25；

技術總結
本技術實施例公開了一種變焦鏡頭，其中包括沿光軸從物方至像方依次排列的第一固定透鏡組、第一變倍透鏡組、光闌、第二變倍透鏡組、對焦透鏡組、第二固定透鏡組，光焦度依次為正負正正負；其中，其中，第一固定透鏡組包括三枚透鏡，光焦度依次為負、正、正；第一變倍透鏡組包括三枚透鏡，光焦度依次為負、負、正；第二變倍透鏡組包括四枚透鏡，光焦度依次為負、正、正、負；對焦透鏡組包括三枚透鏡，光焦度依次為正、正、負；第二固定透鏡組包括一枚透鏡，光焦度為正。本技術實施例使用14枚鏡片以及一定厚度的平板玻璃，可適配1/1.2″靶面下，滿足在436nm?656nm波段下小畸變、大光圈、清晰成像的使用需求。

技術研發人員：費窮,張嘉煌,李贊,何劍煒,趙代兵,蔡錦安
受保護的技術使用者：東莞市宇瞳光學科技股份有限公司
技術研發日：20240724
技術公布日：2025/4/28
