本發明涉及光學膜，尤其涉及一種增亮膜、背光模組及顯示裝置。

背景技術：

1、增亮膜以表面棱鏡微結構的幾何光學效應來體現其集光功能。傳統微結構為頂角90度的尖角等腰棱鏡，其頂部相當脆弱，極易于作業或運送過程中受到損傷，造成膜面亮白缺陷點而降低良率，提高生產成本。為了解決這個問題，圓頂角棱鏡方案曾被提出，將棱鏡頂角由尖角改為圓角，確實有助于提升增亮膜表面的耐刮性，但直接造成了產品亮度的明顯下降，失去使用增亮膜部件的初衷。針對上述出現的問題，目前尚未提出有效的解決方案。

技術實現思路

1、發明目的：提供一種增亮膜、背光模組及顯示裝置，以至少解決上述現有技術中存在的問題之一。

2、技術方案：一種增亮膜，包括：

3、基材層，

4、若干第一棱鏡，沿第一方向相鄰陣列設置于所述基材層上；及

5、若干第二棱鏡，沿第二方向間隔斜設于所述基材層上，且分別與若干所述第一棱鏡相嵌合；

6、其中，若干所述第一棱鏡的高度高于若干所述第二棱鏡的高度，且所述第一棱鏡的橫截面為等腰三角形，其頂角設置為圓弧頂角。

7、作為優選，所述圓弧頂角的圓弧曲率半徑r為0.5-5um。

8、作為優選，所述第一棱鏡的底寬l1為20-100um。

9、作為優選，所述第二棱鏡的橫截面為等腰直角三角形。

10、作為優選，所述第二棱鏡的底寬為l2，且所述第二棱鏡的底寬小于所述第一棱鏡的底寬。

11、作為優選，所述第一棱鏡與所述第一棱鏡呈交叉狀分布。

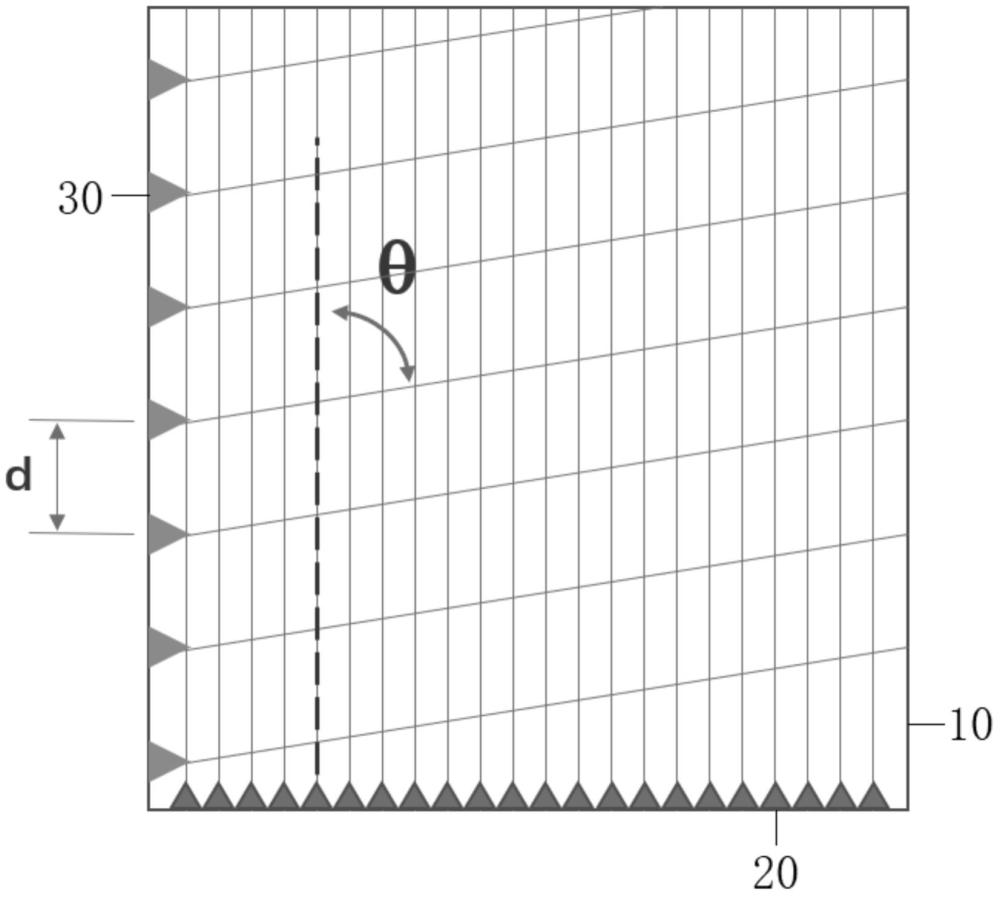

12、作為優選，所述第一棱鏡的延伸方向與第二棱鏡的延伸方向的夾角θ為15-165°。

13、作為優選，若干相鄰所述第二棱鏡之間分別設置有間距。

14、為了實現上述目的，根據本申請的另一個方面，還提供了一種背光模組。

15、根據本申請的背光模組，包括如上所述的增亮膜。

16、為了實現上述目的，根據本申請的另一個方面，還提供了一種顯示裝置。

17、根據本申請的顯示裝置，包括如上所述的背光模組。

18、有益效果：在本申請實施例中，采用導入若干第二棱鏡的方式，通過將若干第一棱鏡的高度設置為高于若干第二棱鏡的高度，而第一棱鏡的橫截面為等腰三角形，其頂角設置為圓弧頂角，第二棱鏡的橫截面為等腰三角形，其頂角設置為尖角頂角。通過圓頂角第一棱鏡的高度差，保護尖角第二棱鏡的尖端不被摩擦導致損傷，同時通過第二棱的設置，提供了額外的棱鏡聚光功能，達到了改變聚光微結構的目的，從而實現了在提高增亮膜耐磨性的同時，還能夠保持高亮度的技術效果，進而解決了將棱鏡頂角由尖角改為圓角，雖有助于提升增亮膜表面的耐刮性，但直接造成產品亮度明顯下降，失去使用增亮膜部件初衷的技術問題。

技術特征：

1.增亮膜，其特征在于，包括：

2.根據權利要求1所述的增亮膜，其特征在于，所述圓弧頂角的圓弧曲率半徑r為0.5-5um。

3.根據權利要求1所述的增亮膜，其特征在于，所述第一棱鏡(20)的底寬l1為20-100um。

4.根據權利要求1所述的增亮膜，其特征在于，所述第二棱鏡(30)的橫截面為等腰直角三角形。

5.根據權利要求3所述的增亮膜，其特征在于，所述第二棱鏡(30)的底寬為l2，且所述第二棱鏡(30)的底寬小于所述第一棱鏡(20)的底寬。

6.根據權利要求1所述的增亮膜，其特征在于，所述第一棱鏡(20)與所述第一棱鏡(20)呈交叉狀分布。

7.根據權利要求1所述的增亮膜，其特征在于，所述第一棱鏡(20)的延伸方向與第二棱鏡(30)的延伸方向的夾角θ為15-165°。

8.根據權利要求1所述的增亮膜，其特征在于，若干相鄰所述第二棱鏡(30)之間分別設置有間距。

9.背光模組，其特征在于，包括如權利要求1-8中任一項所述的增亮膜。

10.顯示裝置，其特征在于，包括如權利要求9所述的背光模組。

技術總結
本發明公開了一種增亮膜、背光模組及顯示裝置，涉及光學膜技術領域。其中，該增亮膜，包括：基材層，若干第一棱鏡，沿第一方向相鄰陣列設置于所述基材層上；及若干第二棱鏡，沿第二方向間隔斜設于所述基材層上，且分別與若干所述第一棱鏡相嵌合；其中，若干所述第一棱鏡的高度高于若干所述第二棱鏡的高度，且所述第一棱鏡的橫截面為等腰三角形，其頂角設置為圓弧頂角。本發明，解決了將棱鏡頂角由尖角改為圓角，雖有助于提升增亮膜表面耐刮性，但直接造成產品亮度明顯下降，失去使用增亮膜部件初衷的技術問題。

技術研發人員：丁清華
受保護的技術使用者：江蘇弘德光電材料科技有限公司
技術研發日：
技術公布日：2025/4/24
