本申請涉及制氧機領域，尤其涉及一種制氧機散熱降噪裝置。

背景技術：

1、制氧機是制取氧氣的一類機器，主要應用變壓吸附原理，以空氣為原料，以分子篩為吸附劑制取氧氣。為了將機器內部高溫氣體排出，目前制氧機一般具有排氣散熱通道。

2、應該注意，上面對技術背景的介紹只是為了方便對本申請的技術方案進行清楚、完整的說明，并方便本領域技術人員的理解而闡述的。不能僅僅因為這些方案在本申請的背景技術部分進行了闡述而認為上述技術方案為本領域技術人員所公知。

技術實現思路

1、但是，發明人發現：現有的制氧機用排氣散熱通道只是一個普通的氣路通道，只具有散熱功能，并且噪音會沿著該排氣散熱通道泄露，從而造成制氧機的運行噪音大，影響制氧機整體的靜音效果。因此，如何有效地使得制氧機在散熱的同時降低噪聲，是需要解決的問題。

2、為了解決上述問題中的至少一個或其他類似的問題，本申請實施例提供一種制氧機散熱降噪裝置，通過第一穿孔板和第一空腔部形成亥姆霍茲共振結構，從而能夠在排氣散熱通道中降低由于壓縮機等設備產生的噪聲，不僅能夠排氣散熱而且能夠降低噪聲。

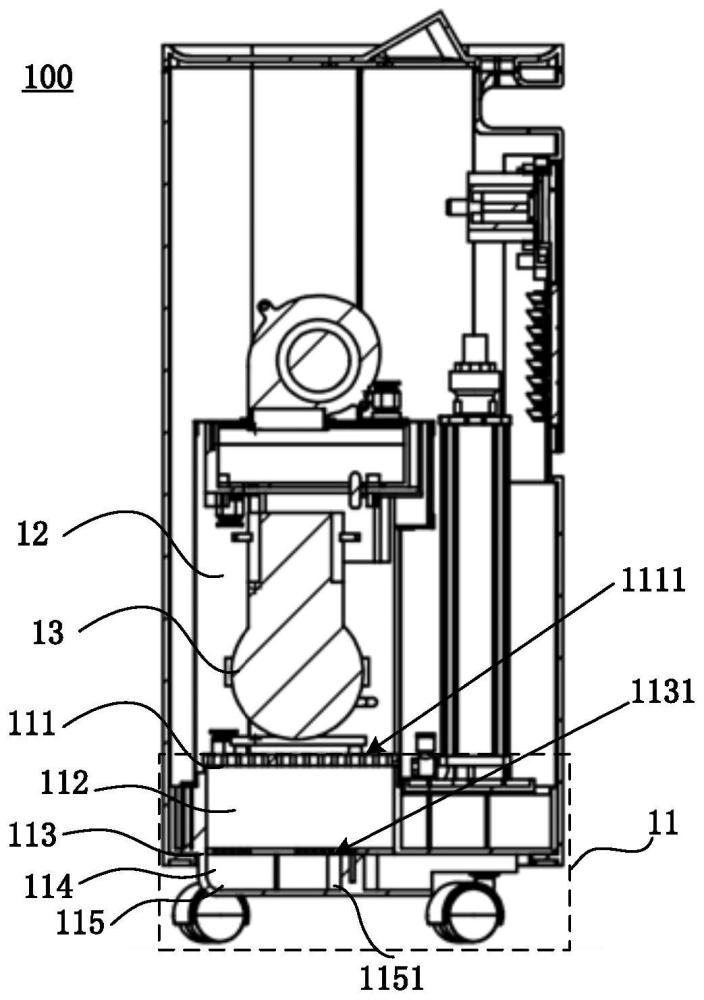

3、根據本申請的實施例，提供一種制氧機散熱降噪裝置，所述制氧機散熱降噪裝置設置于制氧機的排氣散熱通道中，所述制氧機散熱降噪裝置包括：

4、第一穿孔板，其呈平板狀并排布有貫穿所述第一穿孔板的多個第一排氣孔，其中來自所述第一穿孔板一側(上側)的氣體能夠經由所述多個第一排氣孔排向所述第一穿孔板的另一側；以及

5、第一空腔部，其設置于所述第一穿孔板的另一側(下側)，所述氣體經由所述第一空腔部被排出。

6、在一個或多個實施例中，所述多個第一排氣孔均勻地布滿所述第一穿孔板，并且所述多個第一排氣孔所占面積與所述第一穿孔板的總面積的比例大于預設閾值。

7、在一個或多個實施例中，在所述第一空腔部中設置有多孔吸聲材料層和/或消音擋板。

8、在一個或多個實施例中，所述制氧機散熱降噪裝置還包括：

9、第二穿孔板，其在第一方向上位于所述第一空腔部的另一側(下側)，所述第二穿孔板呈平板狀并排布有貫穿所述第二穿孔板的多個第二排氣孔；以及

10、第二空腔部，設置于所述第二穿孔板的另一側(下側)；其中所述第一空腔部中的所述氣體經由所述第二穿孔板和所述第二空腔部被排出。

11、在一個或多個實施例中，所述多個第二排氣孔分布于所述第二穿孔板的一部分區域，并且所述第二穿孔板上包括至少兩個排氣孔區域，所述至少兩個排氣孔區域之間相距預定距離。

12、在一個或多個實施例中，所述第一穿孔板的穿孔率是所述第二穿孔板的穿孔率的2或3倍。

13、在一個或多個實施例中，在所述第二空腔部中設置有多孔吸聲材料層和/或消音擋板。

14、在一個或多個實施例中，所述制氧機散熱降噪裝置還包括：

15、通道，其設置在所述第二穿孔板的另一側(下側)，與所述第二空腔部至少部分重疊，并且所述通道包括有彎折型流道，使所述第二空腔部中的所述氣體被折射后排出。

16、在一個或多個實施例中，在所述通道中與所述氣體被排出的一端相反的另一端設置有消音彎頭。

17、本申請實施例的有益效果之一在于：通過第一穿孔板和第一空腔部形成亥姆霍茲共振結構，從而能夠在排氣散熱通道中降低由于壓縮機等設備產生的噪聲，不僅能夠排氣散熱而且能夠降低噪聲。

18、參照后文的說明和附圖，詳細公開了本申請的特定實施方式，指明了本申請的原理可以被采用的方式。應該理解，本申請的實施方式在范圍上并不因此而受到限制。在所附權利要求的精神和條款的范圍內，本申請的實施方式包括許多改變、修改和等同。

19、針對一種實施方式描述和/或示出的特征可以以相同或類似的方式在一個或更多個其它實施方式中使用，與其它實施方式中的特征相組合，或替代其它實施方式中的特征。

技術特征：

1.一種制氧機散熱降噪裝置，其特征在于，所述制氧機散熱降噪裝置設置于制氧機的排氣散熱通道中，所述制氧機散熱降噪裝置包括：

2.根據權利要求1所述的制氧機散熱降噪裝置，其特征在于，所述多個第一排氣孔均勻地布滿所述第一穿孔板，并且所述多個第一排氣孔所占面積與所述第一穿孔板的總面積的比例大于預設閾值。

3.根據權利要求1所述的制氧機散熱降噪裝置，其特征在于，在所述第一空腔部中設置有多孔吸聲材料層和/或消音擋板。

4.根據權利要求1所述的制氧機散熱降噪裝置，其特征在于，所述制氧機散熱降噪裝置還包括：

5.根據權利要求4所述的制氧機散熱降噪裝置，其特征在于，所述多個第二排氣孔分布于所述第二穿孔板的一部分區域，并且所述第二穿孔板上包括至少兩個排氣孔區域，所述至少兩個排氣孔區域之間相距預定距離。

6.根據權利要求4所述的制氧機散熱降噪裝置，其特征在于，

7.根據權利要求4所述的制氧機散熱降噪裝置，其特征在于，在所述第二空腔部中設置有多孔吸聲材料層和/或消音擋板。

8.根據權利要求4所述的制氧機散熱降噪裝置，其特征在于，所述制氧機散熱降噪裝置還包括：

9.根據權利要求8所述的制氧機散熱降噪裝置，其特征在于，

技術總結
本申請實施例提供了一種制氧機散熱降噪裝置，所述制氧機散熱降噪裝置設置于排氣散熱通道中，包括：第一穿孔板，其呈平板狀并排布有貫穿所述第一穿孔板的多個第一排氣孔，其中來自所述第一穿孔板一側的氣體能夠經由所述多個第一排氣孔排向所述第一穿孔板的另一側；以及第一空腔部，其設置于所述第一穿孔板的另一側，所述氣體經由所述第一空腔部被排出。由此，通過第一穿孔板和第一空腔部形成亥姆霍茲共振結構，從而能夠在排氣散熱通道中降低由于壓縮機等設備產生的噪聲，不僅能夠排氣散熱而且能夠降低噪聲。

技術研發人員：王世金,周冬
受保護的技術使用者：歐姆龍健康醫療（中國）有限公司
技術研發日：20240329
技術公布日：2025/4/28
