本實用新型涉及燈具鋁塑件領域，特別涉及一種燈具塑件。

背景技術：

燈具塑件一般是由塑膠制成的，具有造型多變，造價低廉、易清潔打理、顏色選擇豐富等諸多優點。

目前，市場上公告號為CN202001913U，公告日為2011年10月5日的中國專利公開了一種日常照明工具，尤其是一種新型節能燈，包括燈管、燈頭和用來連接燈管、燈頭的上塑件和下塑件以及與燈頭連接的燈罩，兩個相互對稱的燈管通過下塑件連接而成燈管組件，兩個相互對稱連接在上塑件兩側的燈頭組成燈頭組件，所述上塑件與下塑件連接，所述燈管組件和燈頭組件通過連接在一起的上塑件和下塑件連接，所述燈頭組件與燈罩連接。本實用新型采用兩個相互對稱的燈管通過下塑件塑件扣接后再與上塑件和燈頭連接的結構，使得整體結構緊湊、美觀實用，燈管在燈罩內的利用空間增大，使得整燈可以達到最大功率，同時將反光片設置在兩側燈管與連接座之間，可以得到充分的利用，光效非常好。

這種新型節能燈的上塑件和下塑件通過扣接的方式進行固定，但是在扣接的時候不能進行定位，導致在扣接時安裝較為麻煩。

技術實現要素：

本實用新型的目的是提供一種能方便進行安裝的燈具塑件。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種燈具塑件，包括用于固定燈具的下塑件、連接在所述下塑件的上塑件，所述下塑件的上端面設置有環形的卡槽，所述上塑件的下端面設置有與所述卡槽相配的卡塊，所述卡塊的內壁上還設置有用于抵觸在所述下塑件的上端面的限位塊，所述卡塊相對靠近所述卡槽的端面上設置有弧形的導向面。

通過采用上述技術方案，在下塑件上設置有環形的卡槽，在上塑件上設置有與卡槽相配的卡塊，當卡塊和卡槽相卡接時，上塑件和下塑件能夠扣合在一起，同時在卡塊上設置的導向面能夠方便卡塊進入到卡槽內進行卡接，在卡塊與卡槽相卡接的時候，在卡塊上的限位塊會抵觸在下塑件的上端面上，此時卡塊和卡槽完全卡接，限位塊能夠防止卡塊過度的進入到卡槽內。

本實用新型的進一步設置為：所述下塑件上端面的兩側朝向所述上塑件一側設置有第一凸臺，所述上塑件的下端面朝向所述下塑件的一端設置有第二凸臺，所述第一凸臺靠近所述第二凸臺的端面上設置有限位槽，所述第二凸臺的下端面周側與所述限位槽相配。

通過采用上述技術方案，在上塑件和下塑件進行卡接時，上塑件的第二凸臺的下端面能夠抵觸在下塑件的第一凸臺的限位槽上，能夠起到定位的作用。

本實用新型的進一步設置為：所述第一凸臺的軸心處設置有螺紋孔，所述第二凸臺上設置有與所述螺紋孔相對應且橫截面呈倒“凸”字形的通孔，所述通孔與所述螺紋孔之間通過螺絲連接。

通過采用上述技術方案，在第一凸臺上設置有螺紋孔，在第二凸臺上設置有橫截面呈倒“凸”字形的通孔，當第二凸臺抵觸在第一凸臺上端面的限位槽上時，螺絲穿設過第二凸臺的通孔后螺紋連接在第一凸臺的螺紋孔上。

本實用新型的進一步設置為：所述下塑件位于所述卡槽的內部設置有第一放置孔，所述上塑件設置有與所述第一放置孔對應的第二放置孔。

通過采用上述技術方案，在下塑件內能夠固定燈具，在下塑件的第一放置孔和在上塑件上的第二放置孔能夠用于通線，使得電線能夠與在下塑件內的燈具相連接。

本實用新型的進一步設置為：所述上塑件的下端面位于所述第二放置孔的周側設置有環形的加強筋。

通過采用上述技術方案，在上塑件的加強筋能夠增加上塑件的上端進行結構強度。

本實用新型的進一步設置為：所述下塑件的上端面的周側設置有第一連接塊，所述上塑件的下端面的周側設置有用于卡接在所述第一連接塊外壁上的第二連接塊，所述第一連接塊的外壁上設置有多個定位凹槽，所述第二連接塊的內壁上設置有多個與所述定位凹槽相配的定位凸起。

通過采用上述技術方案，在上塑件和下塑件相卡接時，在上塑件上的第二連接塊和在下塑件上的第一連接塊，通過定位凹槽和定位凸起相配，使得上塑件和下塑件不僅能夠通過卡塊和卡槽相卡接，同時也能夠通過定位凹槽和定位凸起增加固定效果。

綜上所述，本實用新型具有以下有益效果：上塑件和下塑件能夠通孔卡塊和卡槽相卡接，同時還能夠通過定位凹槽和定位凸起進一步增加上塑件和下塑件的卡接效果；在卡塊上設置的弧形導向面能夠方便卡塊插接到卡槽內。

附圖說明

圖1是本實用新型的結構示意圖一；

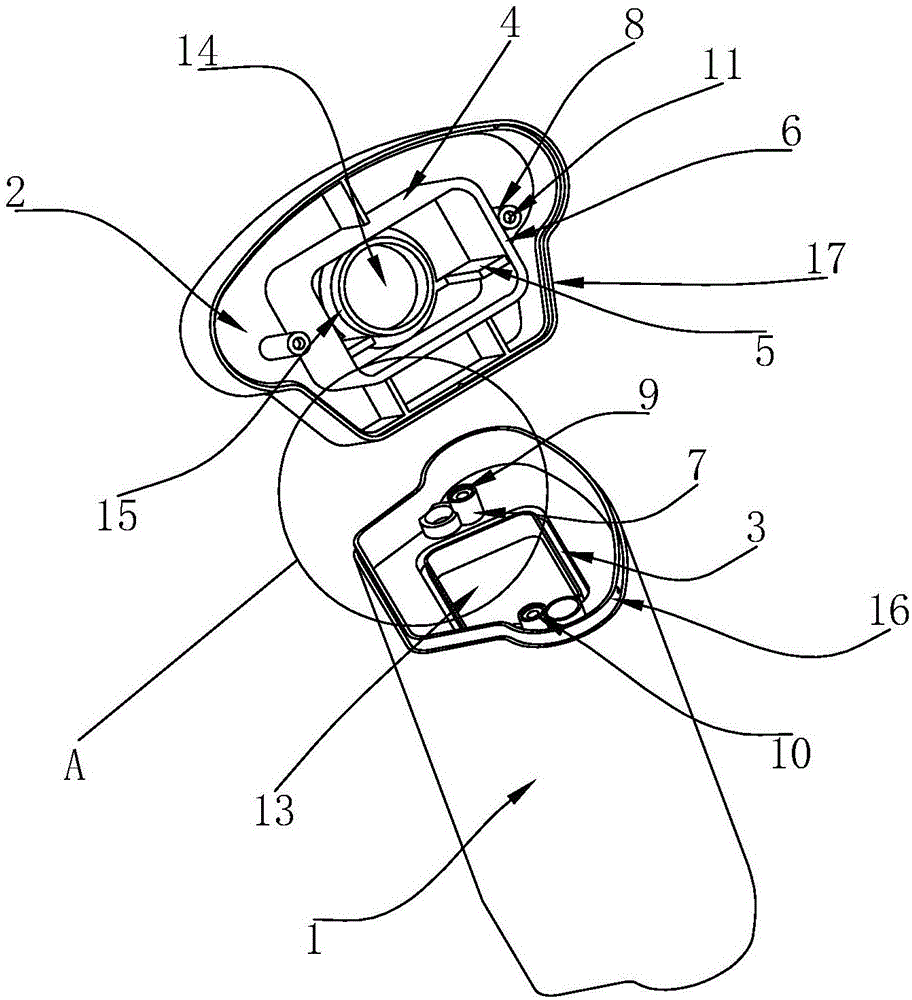

圖2是本實用新型的結構示意圖二；

圖3是本實用新型中圖2中A處的局部放大圖；

圖4是本實用新型中上塑件、下塑件的連接處的剖視圖。

圖中：1、下塑件；2、上塑件；3、卡槽；4、卡塊；5、限位塊；6、導向面；7、第一凸臺；8、第二凸臺；9、限位槽；10、螺紋孔；11、通孔；12、螺絲；13、第一放置孔；14、第二放置孔；15、加強筋；16、第一連接塊；17、第二連接塊；18、定位凹槽；19、定位凸起。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種燈具塑件，如圖1到圖4所示，包括上塑件2和下塑件1，下塑件1是用來安裝燈具的，上塑件2是扣合在下塑件1上的端蓋。在下塑件1的上端面的周側一體設置有第一連接塊16，在上塑件2的下端面的周側一體設置有第二連接塊17，第一連接塊16是抵觸在第二連接塊17的內壁上的，在第一連接塊16的外壁上周向分布有三個定位凹槽18，在第二連接塊17的內壁上周向分布有三個和定位凹槽18相配的定位凸起19。上塑件2和下塑件1能夠通過第一連接塊16和第二連接塊17相扣合。

在下塑件1的中部開設有一個第一放置孔13，第一放置孔13是呈方形的，在上塑件2的中部開設有一個第二放置孔14，第二放置孔14是呈圓形的，在上塑件2和下塑件1固定的同時，第一放置孔13和第二放置孔14互相對應，能夠用于通一些電線，從而將電線通入在下塑件1內的燈具上。

在下塑件1的第一放置孔13的周側開設有環形的卡槽3，卡槽3也是呈方形的且分布在第一放置孔13的周側，在上塑件2的下端面一體設置有和卡槽3相配的卡塊4。在卡塊4靠近卡槽3的一端面上的兩側，形成有弧形的導向面6，能夠方便卡塊4插接在卡槽3內。在卡塊4的兩側內壁上一體設置有抵觸塊(圖中未標注)，當上塑件2的第一連接塊16和下塑件1的第二連接塊17卡接時，卡塊4卡入到卡槽3內，此時抵觸塊抵觸在下塑件1的上端面上進行限位。

在下塑件1的第一放置孔13的兩端一體設置有第一凸臺7，在第一凸臺7上開設有一個螺紋孔10，在第一凸臺7的上端面開設有環形的限位槽9，在上塑件2的下端面一體設置有第二凸臺8，第二凸臺8的下端面能夠抵觸在第一凸臺7的上端面的限位槽9內進行限位，在第二凸臺8的內開設有呈倒“凸”字形的通孔11，第一凸臺7和第二凸臺8能夠通過螺絲12進行連接。

具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
