本發明涉及一種燈光用切割裝置，尤其涉及一種舞臺燈光用切割裝置。

背景技術：

舞臺燈光也叫“舞臺照明”，簡稱“燈光”。舞臺美術造型手段之一。運用舞臺燈光設備(如照明燈具、幻燈、控制系統等)和技術手段，隨著劇情的發展，以光色及其變化顯示環境、渲染氣氛、突出中心人物，創造舞臺空間感、時間感，塑造舞臺演出的外部形象，并提供必要的燈光效果(如風、雨、云、水、閃電)等。

舞臺燈光是演出空間構成的重要組成部分。是根據情節的發展對人物以及所需的特定場景進行全方位的視覺環境的燈光設計，并有目的將設計意圖以視覺形象的方式再現給觀眾的藝術創作。應該全面、系統的考慮人物和情節的空間造型，嚴謹地遵循造型規律，運用好手段。

現有的舞臺燈光用切割裝置存在燈光不能隨意轉換、燈不能任意移動、不具有散熱功能的缺點，因此亟需設計一種燈光能隨意轉換、燈能任意移動、具有散熱功能的舞臺燈光用切割裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的舞臺燈光用切割裝置燈光不能隨意轉換、燈不能任意移動、不具有散熱功能的缺點，本發明要解決的技術問題是提供一種燈光能隨意轉換、燈能任意移動、具有散熱功能的舞臺燈光用切割裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種舞臺燈光用切割裝置，包括有第一電機、小皮帶輪、第一轉桿、第一效果板、第二效果板、第二轉桿、左支架、平皮帶、接觸滾輪、等徑凸輪、第二電機、第一燈、連接桿、曲形桿、轉軸、固定板、第一軸承座、大皮帶輪、第三轉桿、第一繞線輪、導向輪、拉線、頂支架、右支架、支桿、彈簧、第二繞線輪、第二軸承座和重塊；頂支架頂部左右兩側對稱設有導向輪，頂支架左端設有左支架，左支架右側從下至上依次設有第一電機、固定板和第一軸承座，第一電機右端連接有第一轉桿，第一轉桿上設有小皮帶輪，第一轉桿右端設有第一效果板，固定板前側設有轉軸和第二電機，轉軸設置在第二電機的上方，轉軸上設有曲形桿，曲形桿左右兩端對稱設有接觸滾輪，第二電機前側連接有等徑凸輪，等徑凸輪與接觸滾輪接觸，第一軸承座右側設有第三轉桿，第三轉桿中部設有大皮帶輪，大皮帶輪與小皮帶輪之間連接有平皮帶，第三轉桿右端設有第一繞線輪，第一繞線輪上繞有拉線，拉線繞過導向輪，頂支架右端設有右支架，右支架左側從上至下依次設有支桿、彈簧和第二軸承座，支桿后側左端轉動式連接有連接桿，連接桿左側上端與接觸滾輪接觸，連接桿底端連接有第一燈，連接桿右側下端與彈簧的左端連接，第二軸承座左側設有第二轉桿，第二轉桿中部設有第二繞線輪，拉線繞過第二繞線輪，拉線的下端連接有重塊，第二轉桿左端設有第二效果板。

優選地，還包括有第二燈，重塊底部設有第二燈。

優選地，還包括有風機，支桿底部設有風機。

優選地，還包括有防護罩，第一電機外圍設有防護罩。

優選地，風機與支桿成45°角，風機頂端與支桿固定連接，風機與第一燈之間的距離為1米。

優選地，左支架與頂支架垂直連接，頂支架與右支架垂直連接，左支架與右支架的長度比例為1:1。

優選地，拉線為鋼絲繩。

工作原理：當舞臺需要改變燈光時，打開第一燈，啟動第一電機不斷地正轉反轉，第一電機正轉時，帶動小皮帶輪和第一效果板正轉，小皮帶輪通過平皮帶帶動大皮帶輪正轉，第一繞線輪正轉，收卷拉線，拉線進而帶動第二繞線輪正轉，第二效果板正轉，重塊上移，第一繞線輪和第二繞線輪配合旋轉，可改變燈光，向觀眾展現出絢麗多彩的燈光效果，給觀眾營造不一樣的氛圍。第一電機正轉360°后，使第一電機再反轉360°，帶動小皮帶輪和第一效果板反轉，小皮帶輪通過平皮帶帶動大皮帶輪反轉，第一繞線輪反轉，拉線松弛，在重塊的重力作用下，重塊則會下移，帶動第二繞線輪反轉，第二效果板反轉，如此反復操作，可制造出不一樣的燈光效果，如果還想改變燈光效果，則可啟動第二電機正轉，第二電機帶動等徑凸輪正轉，等徑凸輪帶動曲形桿左右擺動，在彈簧的彈性作用下，曲形桿會帶動連接桿左右擺動，第一燈左右擺動，進一步產生不一樣的燈光效果。舞臺表演結束后，關閉第一燈、第一電機和第二電機。

因為還包括有第二燈，重塊底部設有第二燈，所以重塊在上下移動的同時，也會帶動第二燈上下移動，此時可打開第二燈，為舞臺制造不同的燈光效果，舞臺表演結束后，關閉第二燈。

因為還包括有風機，支桿底部設有風機，所以打開第一燈后，可啟動風機，風機對第一燈吹冷風，起到散熱的作用，使第一燈不易損壞，使用壽命長。

因為還包括有防護罩，第一電機外圍設有防護罩，所以防護罩可以防灰塵，防污染，對第一電機起到一定的保護作用，使第一電機不易損壞。

因為風機與支桿成45°角，風機頂端與支桿固定連接，風機與第一燈之間的距離為1米，所以便于風機對第一燈吹風，散熱效果好。

因為左支架與頂支架垂直連接，頂支架與右支架垂直連接，左支架與右支架的長度比例為1:1，所以增強了裝置的穩定性。

因為拉線為鋼絲繩，所以拉線不易斷裂，拉動效果好。

(3)有益效果

本發明達到了燈光能隨意轉換、燈能任意移動、具有散熱功能的效果，在切割舞臺燈光時，第一效果板和第二效果板任意旋轉一個角度，都能產生不一樣的燈光效果，給觀眾營造不一樣的氛圍，及時地給第一燈散熱，也提高了裝置的安全性。

附圖說明

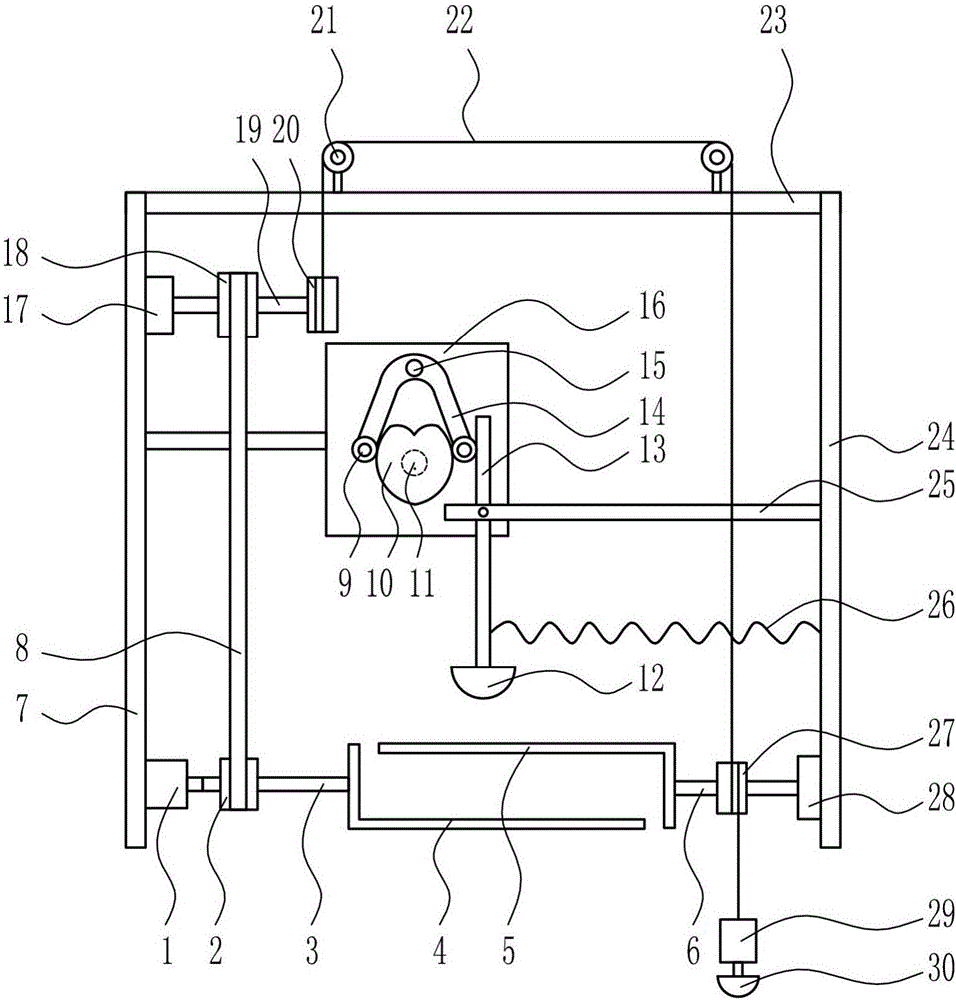

圖1是本發明的第一種主視結構示意圖。

圖2是本發明的第二種主視結構示意圖。

圖3是本發明的第三種主視結構示意圖。

圖4是本發明的第四種主視結構示意圖。

附圖中的標記為：1-第一電機，2-小皮帶輪，3-第一轉桿，4-第一效果板，5-第二效果板，6-第二轉桿，7-左支架，8-平皮帶，9-接觸滾輪，10-等徑凸輪，11-第二電機，12-第一燈，13-連接桿，14-曲形桿，15-轉軸，16-固定板，17-第一軸承座，18-大皮帶輪，19-第三轉桿，20-第一繞線輪，21-導向輪，22-拉線，23-頂支架，24-右支架，25-支桿，26-彈簧，27-第二繞線輪，28-第二軸承座，29-重塊，30-第二燈，31-風機，32-防護罩。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種舞臺燈光用切割裝置，如圖1-4所示，包括有第一電機1、小皮帶輪2、第一轉桿3、第一效果板4、第二效果板5、第二轉桿6、左支架7、平皮帶8、接觸滾輪9、等徑凸輪10、第二電機11、第一燈12、連接桿13、曲形桿14、轉軸15、固定板16、第一軸承座17、大皮帶輪18、第三轉桿19、第一繞線輪20、導向輪21、拉線22、頂支架23、右支架24、支桿25、彈簧26、第二繞線輪27、第二軸承座28和重塊29；頂支架23頂部左右兩側對稱設有導向輪21，頂支架23左端設有左支架7，左支架7右側從下至上依次設有第一電機1、固定板16和第一軸承座17，第一電機1右端連接有第一轉桿3，第一轉桿3上設有小皮帶輪2，第一轉桿3右端設有第一效果板4，固定板16前側設有轉軸15和第二電機11，轉軸15設置在第二電機11的上方，轉軸15上設有曲形桿14，曲形桿14左右兩端對稱設有接觸滾輪9，第二電機11前側連接有等徑凸輪10，等徑凸輪10與接觸滾輪9接觸，第一軸承座17右側設有第三轉桿19，第三轉桿19中部設有大皮帶輪18，大皮帶輪18與小皮帶輪2之間連接有平皮帶8，第三轉桿19右端設有第一繞線輪20，第一繞線輪20上繞有拉線22，拉線22繞過導向輪21，頂支架23右端設有右支架24，右支架24左側從上至下依次設有支桿25、彈簧26和第二軸承座28，支桿25后側左端轉動式連接有連接桿13，連接桿13左側上端與接觸滾輪9接觸，連接桿13底端連接有第一燈12，連接桿13右側下端與彈簧26的左端連接，第二軸承座28左側設有第二轉桿6，第二轉桿6中部設有第二繞線輪27，拉線22繞過第二繞線輪27，拉線22的下端連接有重塊29，第二轉桿6左端設有第二效果板5。

還包括有第二燈30，重塊29底部設有第二燈30。

還包括有風機31，支桿25底部設有風機31。

還包括有防護罩32，第一電機1外圍設有防護罩32。

風機31與支桿25成45°角，風機31頂端與支桿25固定連接，風機31與第一燈12之間的距離為1米。

左支架7與頂支架23垂直連接，頂支架23與右支架24垂直連接，左支架7與右支架24的長度比例為1:1。

拉線22為鋼絲繩。

工作原理：當舞臺需要改變燈光時，打開第一燈12，啟動第一電機1不斷地正轉反轉，第一電機1正轉時，帶動小皮帶輪2和第一效果板4正轉，小皮帶輪2通過平皮帶8帶動大皮帶輪18正轉，第一繞線輪20正轉，收卷拉線22，拉線22進而帶動第二繞線輪27正轉，第二效果板5正轉，重塊29上移，第一繞線輪20和第二繞線輪27配合旋轉，可改變燈光，向觀眾展現出絢麗多彩的燈光效果，給觀眾營造不一樣的氛圍。第一電機1正轉360°后，使第一電機1再反轉360°，帶動小皮帶輪2和第一效果板4反轉，小皮帶輪2通過平皮帶8帶動大皮帶輪18反轉，第一繞線輪20反轉，拉線22松弛，在重塊29的重力作用下，重塊29則會下移，帶動第二繞線輪27反轉，第二效果板5反轉，如此反復操作，可制造出不一樣的燈光效果，如果還想改變燈光效果，則可啟動第二電機11正轉，第二電機11帶動等徑凸輪10正轉，等徑凸輪10帶動曲形桿14左右擺動，在彈簧26的彈性作用下，曲形桿14會帶動連接桿13左右擺動，第一燈12左右擺動，進一步產生不一樣的燈光效果。舞臺表演結束后，關閉第一燈12、第一電機1和第二電機11。

因為還包括有第二燈30，重塊29底部設有第二燈30，所以重塊29在上下移動的同時，也會帶動第二燈30上下移動，此時可打開第二燈30，為舞臺制造不同的燈光效果，舞臺表演結束后，關閉第二燈30。

因為還包括有風機31，支桿25底部設有風機31，所以打開第一燈12后，可啟動風機31，風機31對第一燈12吹冷風，起到散熱的作用，使第一燈12不易損壞，使用壽命長。

因為還包括有防護罩32，第一電機1外圍設有防護罩32，所以防護罩32可以防灰塵，防污染，對第一電機1起到一定的保護作用，使第一電機1不易損壞。

因為風機31與支桿25成45°角，風機31頂端與支桿25固定連接，風機31與第一燈12之間的距離為1米，所以便于風機31對第一燈12吹風，散熱效果好。

因為左支架7與頂支架23垂直連接，頂支架23與右支架24垂直連接，左支架7與右支架24的長度比例為1:1，所以增強了裝置的穩定性。

因為拉線22為鋼絲繩，所以拉線22不易斷裂，拉動效果好。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
