本實用新型涉及一種照明裝置，尤其指一種LED照明裝置。

背景技術：

射燈是一種常見的照明燈具。目前市面上一些LED射燈的結構通常采用螺絲方式固定相關部件，如面環、光源板、壓線片等。射燈上的彈片采用鉚接或螺絲固定。面環與轉動外殼也采用螺絲固定轉軸。然而，螺絲多，導致組裝成本高，設計空間占用大，影響產品的整體設計。對于超小型燈具來講，采用螺絲或鉚釘所占用的空間都會比較大，另外且會增加組裝成本。

因此，為了克服上述缺陷，有必要提供一種改進的LED照明裝置。

技術實現要素：

本實用新型的目的在于提供一種LED照明裝置。

為了實現上述目的，本實用新型采用如下技術方案：一種LED照明裝置，包括殼體、光源裝置、光學元件以及安裝環，所述殼體具有容置空間從而形成一底座，所述光源裝置、光學元件和安裝環都位于所述容置空間內，所述光源裝置連接所述殼體的底座，所述光學元件連接所述光源裝置，所述安裝環連接所述光學元件，所述安裝環包括環形的主體部以及若干自環形的主體部延伸出的安裝部，殼體的內壁具有與所述安裝部對應的固定部，所述安裝部和所述固定部配合從而將安裝環卡扣固定于所述殼體的內壁，所述光學元件具有定位部，所述光學元件通過所述定位部定位于所述安裝環，所述光源裝置、光學元件通過安裝環的壓持力固定于所述安裝環和殼體的底座之間。

優選地，所述安裝環的每一安裝部包括與所述主體部連接的連接部以及自所述連接部延伸出形成一自由端的端部，所述端部可以向所述安裝環的中心位置彈性位移。

優選地，所述光學元件的定位部具有一端開口的定位槽，所述安裝環的安裝部能夠卡入所述定位槽中從而將所述光學元件固定于所述安裝環。

優選地，所述光學元件的定位部呈U形。

優選地，每一所述安裝環的安裝部靠近端部一側具有凸肋，所述殼體的內壁具有與所述凸肋對應的止擋部，所述凸肋與所述止擋部。

優選地，所述LED照明裝置還包括面環，所述面環固定于所述殼體的外壁，所述殼體的外壁具有一對相背設置的安裝件，所述面環具有一對與所述安裝件對應的固定件，所述殼體與所述面環組裝后，所述殼體能夠以所述兩固定件相連形成的虛擬中軸線為軸轉動。

優選地，所述安裝件具有圓柱形的凸柱。

優選地，所述固定件包括固定孔以及位于所述固定孔外圍的C形槽。

優選地，所述LED照明裝置還包括彈性安裝片，所述彈性安裝片用于將所述LED照明裝置安裝于外部裝置上，所述彈性安裝片固定于所述安裝件和所述固定件之間。

優選地，所述彈性安裝片具有U形的卡持部，所述卡持部的U形結構形成U形槽，所述安裝件與所述卡持部配合，從而將所述彈性安裝片固定于所述固定件和安裝件之間。

相較于現有技術，本實用新型LED照明裝置有以下優點：結構簡單，安裝方便、快捷，節省成本。

【附圖說明】

圖1為本實用新型LED照明裝置較佳實施例的立體圖。

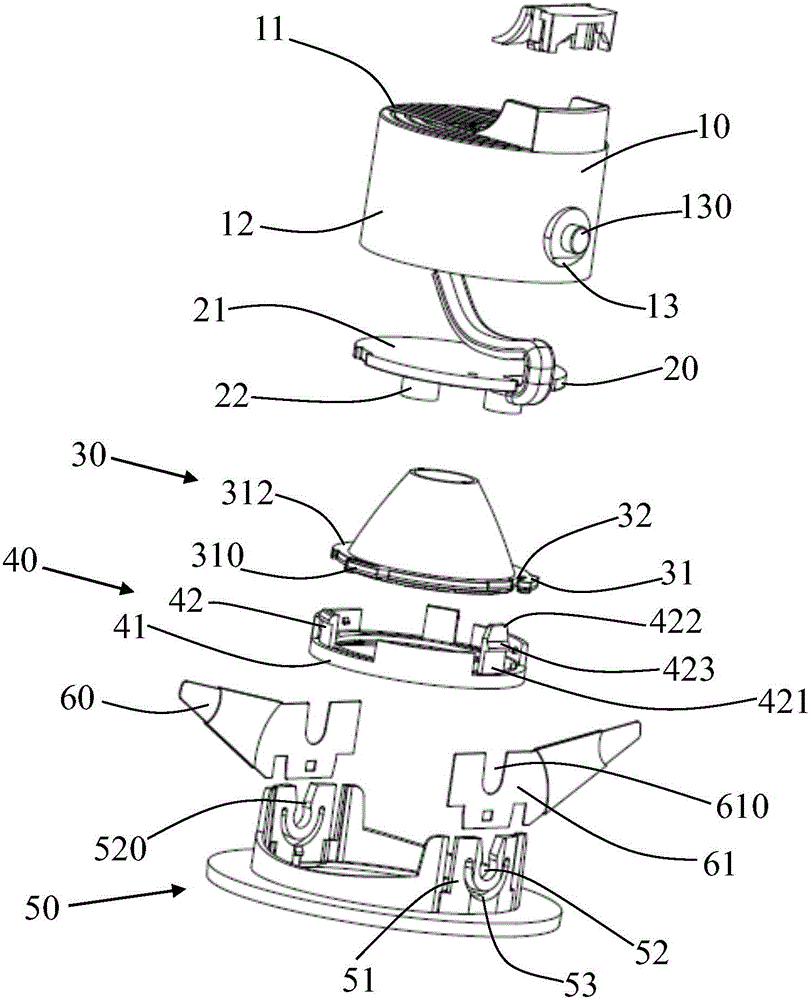

圖2為本實用新型LED照明裝置較佳實施例的立體分解圖。

圖3為本實用新型LED照明裝置較佳實施例的部分組裝圖。

【具體實施方式】

請參照圖1和圖3所示，本實用新型的較佳實施例的一種LED照明裝置1，包括殼體10、光源裝置20、光學元件30以及安裝環40。殼體10具有容置空間（未標號）從而形成一底座11。光源裝置20、光學元件30和安裝環40都位于容置空間內，光源裝置20連接殼體10的底座11，光學元件30連接光源裝置20，安裝環40連接光學元件30，安裝環40包括環形的主體部41以及若干自環形的主體部41延伸出的安裝部42。殼體10的內壁（未標號）具有與安裝部42對應的固定部（未圖示），安裝部42和固定部配合從而將安裝環40卡扣固定于殼體10的內壁，光學元件30具有定位部31，光學元件30通過定位部31定位于安裝環40，所述光源裝置20、光學元件30通過安裝環40的壓持力固定于安裝環40和殼體10的底座11之間。本實用新型利用安裝環40固定于殼體10內壁將光源裝置20、光學元件30固定于安裝環40和殼體10的底座11之間，從而不需要再借助其他螺釘或卡扣結構固定光源裝置20，方便、快捷，節省成本。

安裝環40的每一安裝部42包括與主體部41連接的連接部421以及自連接部421延伸出形成一自由端的端部422，端部422可以向安裝環40的中心位置彈性位移。光學元件30的定位部31具有一端開口的定位槽32，安裝環40的安裝部42能夠卡入定位槽32中從而將光學元件30固定于安裝環40。本實施例中，光學元件30的定位部31呈U形，包括大致呈L形的支臂310，支臂310與光學元件30的主體部312形成U形，從而形成一端開口的定位槽32。

每一安裝環40的安裝部42靠近端部422一側具有凸肋423，殼體10的內壁具有與凸肋423對應的止擋部（未圖示），具有凸肋423的端部422可以在止擋部擠壓的外力作用下向內位移從而繼續向殼體10的底座11方向移動從而與止擋部卡扣。

LED照明裝置1還包括面環50，面環50固定于殼體10的外壁12，殼體10的外壁12具有一對相背設置的安裝件13，面環10具有一對與安裝件13對應的固定件51，殼體10與面環50組裝后，殼體10能夠以兩固定件51相連形成的虛擬中軸線為軸轉動。本實施例中，安裝件13具有圓柱形的凸柱130。固定件51包括固定孔52以及位于固定孔52外圍的C形槽53。固定孔52具有一缺口（未標號）從而形成限位部520，缺口作為固定孔52的入口，凸柱130從缺口處卡入固定孔52中，限位部520的缺口的寬度小于凸柱130的直徑，但限位部520能夠發生彈性形變，當凸柱130經過時，限位部520分別向外位移使得凸柱130經過，凸柱130位于固定孔52中時限位部520恢復初始位置從而將凸柱130限位在固定孔52中。本實施例中C形槽53的結構使得限位部520能夠更好的彈性形變。

LED照明裝置1還包括彈性安裝片60，彈性安裝片60用于將LED照明裝置1安裝于外部裝置上，彈性安裝片60固定于安裝件13和固定件51之間。

彈性安裝片60具有U形的卡持部61，卡持部61的U形結構形成U形槽610，安裝件13與卡持部61配合，從而將彈性安裝片60固定于固定件51和安裝件13之間。

光源裝置20包括光源板21、固定于光源板21的LED光源顆粒（未圖示）和驅動電源22。本實用新型的電源光源一體化。

應當注意的是，本實用新型的實施例有較佳的實施性，且并非對本實用新型作任何形式的限制，任何熟悉該領域的技術人員可能利用上述揭示的技術內容變更或修飾為等同的有效實施例，但凡未脫離本實用新型技術方案的內容，依據本實用新型的技術實質對以上實施例所作的任何修改或等同變化及修飾，均仍屬于本實用新型技術方案的范圍內。
