本申請涉及一種電動工具設備，具體涉及一種照明裝置和支撐機構。

背景技術：

1、相關技術中的站立燈是一種能夠站立在地面上的照明設備，站立燈因具有照明范圍較廣、移動方便以及可攜帶性等優點被廣泛應用在各領域。照明燈的燈體由支撐架支撐，現有的支撐架多為三腳架，三腳架包括三個支腿部，支腿部的一端轉動連接在支撐架的桿體上，另一端能夠撐地。支腿部通過轉動和軸向位移在收納位置和支撐位置之間切換。

2、本部分提供了與本申請相關的背景信息，這些背景信息不一定是現有技術。

技術實現思路

1、本申請的目的是解決或至少減輕上述問題的一部分或者全部。為此，本申請的目的在于提供一種照明裝置，該照明裝置結構緊湊、體積較小，不依靠支腿部也能夠站立。

2、為了實現上述目標，本申請采用如下的技術方案：

3、一種照明裝置，包括：燈頭組件，所述燈頭組件包括照明燈；支撐座組件，用于支撐所述照明裝置；所述支撐座組件包括：基座部，所述基座部支撐所述燈頭組件；所述燈頭組件位于所述基座部的上方；支腿部，所述支腿部的第一端連接于所述基座部；所述支腿部的第二端被配置有：相對所述基座部展開并延伸出所述基座部覆蓋范圍的第一位置和相對所述基座部至少部分收攏于所述基座部的第二位置；在所述第一位置和所述第二位置時，所述支腿部的第一端與所述基座部的上下方向距離基本不變，所述支撐座組件的幾何中心的位置基本不變。

4、在一些實施例中，所述支腿部的數量為多個，所述支腿部的第二端處于所述第一位置時，多個所述支腿部分別以放射狀展開。

5、在一些實施例中，每個所述支腿部的第一端通過轉軸轉動連接在所述基座部上，多個所述支腿部以所述基座部的中心為中心呈放射狀旋轉展開。

6、在一些實施例中，所述支腿部的第一端分別滑動連接在所述基座部上，多個所述支腿部能夠以所述基座部的中心為中心呈放射狀平動展開。

7、在一些實施例中，所述基座部包括轉盤和底座，所述底座支撐所述燈頭組件，所述轉盤繞第一軸線a旋轉以驅動所述支腿部的旋轉展開。

8、在一些實施例中，所述底座上設置有導向孔，所述支腿部上設置有驅動槽，所述轉盤上設置有撥動銷，所述撥動銷與所述驅動槽和所述導向孔分別滑動連接。

9、在一些實施例中，所述支腿部上間隔設置有多個所述驅動槽，所述撥動銷可選擇性地滑動連接在其中一個所述驅動槽內。

10、在一些實施例中，所述底座包括：間隔設置的第一底盤和第二底盤，所述第一底盤和所述第二底盤之間形成收納所述支腿部的空間。

11、在一些實施例中，所述支腿部的第二端處于所述第二位置時，所述支腿部包括基本隱藏在所述第一底盤和所述第二底盤之間形成的所述空間內的收納狀態。

12、在一些實施例中，所述第二底盤的邊緣處開設有用于容納設置在所述支腿部第二端的支撐腳的容納槽。

13、在一些實施例中，在所述第一位置和所述第二位置時，所述基座部的相對于放置所述照明裝置的平面的位置基本不變。

14、在一些實施例中，所述照明裝置還包括：支撐桿組件，用于支撐所述燈頭組件，所述支撐座組件用于支撐所述支撐桿組件，所述支撐座組件設置于所述支撐桿組件的端部。

15、在一些實施例中，所述支撐桿組件為可伸縮的管狀結構。

16、在一些實施例中，所述照明裝置還包括電池包，所述電池包用于給所述照明燈供電。

17、在一些實施例中，還包括：支撐桿組件，所述電池包設置在所述支撐桿組件上并位于所述支撐座組件的上方；或者，所述電池包設置在支撐座組件上。

18、一種支撐機構，用于支撐功能部件，包括：支撐座組件，用于支撐所述功能部件；所述支撐座組件包括：基座部，所述功能部件設置于所述基座部的上方；支腿部，所述支腿部的第一端連接于所述基座部；所述支腿部的第二端被配置有：相對所述基座部展開并延伸出所述基座部覆蓋范圍的第一位置和相對所述基座部至少部分收攏于所述基座部的第二位置；在所述第一位置和所述第二位置時，所述支腿部的第一端與所述基座部的上下方向距離基本不變，所述支撐座組件的幾何中心的位置基本不變。

19、本申請的有益之處在于：

20、本申請提供的照明裝置包括燈頭組件和支撐座組件，燈頭組件包括照明燈，支撐座組件包括基座部和連接于基座部上的支腿部。其中，支腿部的第一端連接于基座部，支腿部的第二端被配置有相對基座部展開并延伸出基座部覆蓋范圍的第一位置和相對基座部至少部分收攏于基座部的第二位置；在第一位置和第二位置時，支腿部的第一端與基座部的軸向距離基本不變，支撐座組件的幾何中心的位置基本不變。該照明裝置不僅結構緊湊、體積較小，且照明裝置在展開時基座面積大，支撐穩固。另一方面在支腿部變換位置，即是說基座面積無論是否變化其幾何中心均不發生，因此無需要在基座面積變化時調整燈頭組件的位置，支腿部位置是否變化均不影響燈頭組件的使用。照明裝置易存放、運輸以及攜帶。

技術特征：

1.一種照明裝置，其特征在于，包括：

2.根據權利要求1所述的照明裝置，其特征在于，所述支腿部(320)的數量為多個，所述支腿部(320)的第二端處于所述第一位置時，多個所述支腿部(320)分別以放射狀展開。

3.根據權利要求2所述的照明裝置，其特征在于，每個所述支腿部(320)的第一端通過轉軸(323)轉動連接在所述基座部(310)上，多個所述支腿部(320)以所述基座部(310)的中心為中心呈放射狀旋轉展開。

4.根據權利要求2所述的照明裝置，其特征在于，所述支腿部(320)的第一端分別滑動連接在所述基座部(310)上，多個所述支腿部(320)能夠以所述基座部(310)的中心為中心呈放射狀平動展開。

5.根據權利要求3所述的照明裝置，其特征在于，所述基座部(310)包括轉盤(311)和底座(312)，所述底座(312)支撐所述燈頭組件(100)，所述轉盤(311)繞第一軸線a旋轉以驅動所述支腿部(320)的旋轉展開。

6.根據權利要求5所述的照明裝置，其特征在于，所述底座(312)上設置有導向孔(3124)，所述支腿部(320)上設置有驅動槽(321)，所述轉盤(311)上設置有撥動銷(313)，所述撥動銷(313)與所述驅動槽(321)和所述導向孔(3124)分別滑動連接。

7.根據權利要求6所述的照明裝置，其特征在于，所述支腿部(320)上間隔設置有多個所述驅動槽(321)，所述撥動銷(313)可選擇性地滑動連接在其中一個所述驅動槽(321)內。

8.根據權利要求5所述的照明裝置，其特征在于，所述底座(312)包括：間隔設置的第一底盤(3121)和第二底盤(3122)，所述第一底盤(3121)和所述第二底盤(3122)之間形成收納所述支腿部(320)的空間。

9.根據權利要求8所述的照明裝置，其特征在于，所述支腿部(320)的第二端處于所述第二位置時，所述支腿部(320)包括基本隱藏在所述第一底盤(3121)和所述第二底盤(3122)之間形成的所述空間內的收納狀態。

10.根據權利要求8所述的照明裝置，其特征在于，所述第二底盤(3122)的邊緣處開設有用于容納設置在所述支腿部(320)第二端的支撐腳(322)的容納槽(3123)。

11.根據權利要求1所述的照明裝置，其特征在于，在所述第一位置和所述第二位置時，所述基座部(310)的相對于放置所述照明裝置的平面的位置基本不變。

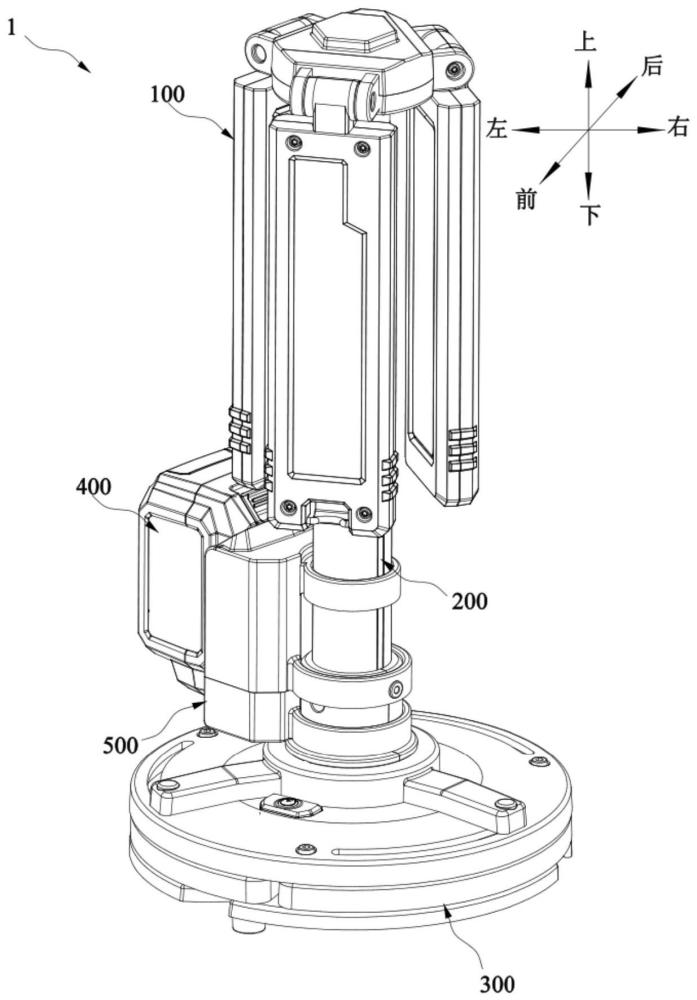

12.根據權利要求1所述的照明裝置，其特征在于，還包括：支撐桿組件(200)，用于支撐所述燈頭組件(100)，所述支撐座組件(300)用于支撐所述支撐桿組件(200)，所述支撐座組件(300)設置于所述支撐桿組件(200)的端部。

13.根據權利要求12中所述的照明裝置，其特征在于，所述支撐桿組件(200)為可伸縮的管狀結構。

14.根據權利要求1-13中任一項所述的照明裝置，其特征在于，所述照明裝置還包括電池包(400)，所述電池包(400)用于給所述照明燈(101)供電。

15.根據權利要求14所述的照明裝置，其特征在于，還包括：支撐桿組件(200)，所述電池包(400)設置在所述支撐桿組件(200)上并位于所述支撐座組件(300)的上方；

16.一種支撐機構，用于支撐功能部件，其特征在于，包括：

技術總結
本申請公開了一種照明裝置和支撐機構。該照明裝置的支撐座組件包括基座部和連接于基座部上的支腿部。其中，支腿部的第一端連接于基座部；支腿部的第二端被配置有：相對基座部展開并延伸出基座部覆蓋范圍的第一位置和相對基座部至少部分收攏于基座部的第二位置；在第一位置和第二位置時，支腿部的第一端與基座部的上下方向距離基本不變，支撐座組件的幾何中心的位置基本不變。該照明裝置結構緊湊、體積較小，使得照明裝置易存放、運輸以及攜帶。

技術研發人員：陶士春
受保護的技術使用者：南京泉峰科技有限公司
技術研發日：
技術公布日：2025/4/24
