本申請涉及城市照明設備，具體為一種5g物聯網集成智慧燈桿。

背景技術：

1、5g物聯網集成智慧燈桿是一種多功能設備，通過將5g無線通信技術與物聯網傳感器和執行器集成到路燈中，對城市公共照明管理系統進行全面升級，實現路燈集中掌控和照明智能化。

2、現有專利(公告號：cn220417183u)公開了一種智慧路燈燈桿結構，通過設置相互協作的四個固定塊和四個固定桿，在受到外力作用時，也能夠確保固定座和底座及路燈燈桿和固定座之間的穩定性，但是led照明燈具、監控?cái)z像頭、交通指示牌、信息發布屏都是固接在路燈燈桿外壁上，在后期對led照明燈具、監控?cái)z像頭、交通指示牌、信息發布屏進行維修和更換時，需要使用升降梯升到一定高度才能夠?qū)ζ溥M(jìn)行維修和更換，高空作業存在一定的危險性，同時使用升降梯對燈桿上零件進行維修和更換作業時，升降梯可能會占用部分機動車道，也存在一定的安全隱患。

技術實現思路

1、本申請的目的在于提供一種5g物聯網集成智慧燈桿，以解決上述背景技術中提出的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種5g物聯網集成智慧燈桿，包括底座、固接在底座上的充電樁單元，所述充電樁單元上端固接有桿架，且桿架的上端固接有頂板，所述充電樁單元上端還連接有四個高度調節單元，且高度調節單元包括兩端分別與充電樁單元上端和頂板下端轉動連接的絲桿、固接在充電樁上端的固定架、固接在絲桿外表面上的渦輪、一端與固定架一側轉動連接且另一端與桿架轉動連接的蝸桿，且蝸桿與渦輪傳動連接，四個所述絲桿外部均螺接有安裝座。

3、在其中一種實施方式中，所述安裝座的一側貫穿桿架并向外延伸，四個所述安裝座延伸端一側上分別固接有照明單元、監控單元、顯示單元、定位單元，所述頂板上端固接有環境檢測單元，所述照明單元的一側固接有5g通訊模塊。

4、在其中一種實施方式中，所述充電樁單元上端還連接有供油單元，且供油單元包括固接在充電樁單元上端的儲油盒和固接在儲油盒上端且輸入端伸入儲油盒內部的泵體，所述頂板內部開設有四個出油口，且頂板下端固接有與出油口相連通的管道接口，所述泵體的輸出端通過管道與管道接口相連。

5、在其中一種實施方式中，所述充電樁單元上端還連接有油液回收單元，且油液回收單元包括固接在充電樁單元上端的盒體、開設在盒體內部的儲油腔、固接在儲油腔內壁上的凸塊、搭接在凸塊上端的濾網，所述盒體套設在絲桿的外部，且盒體通過管道與儲油盒相連。

6、在其中一種實施方式中，所述桿架內部開設有四個容納安裝座的活動槽，且活動槽的內壁上連接有擋條。

7、在其中一種實施方式中，所述充電樁單元外表面還固接有線材管道，所述照明單元、監控單元、顯示單元、定位單元、環境監測單元的電源線均穿過線材管道并與充電樁單元內的電源模塊相連。

8、與現有技術相比，本申請的有益效果是：

9、1)本申請通過設有四個高度調節單元，通過轉動蝸桿能夠帶動渦輪轉動，渦輪轉動時能夠帶動絲桿轉動，絲桿轉動即可帶動安裝座上升或下降，從而實現對安裝座上照明單元、監控單元、顯示單元、定位單元高度的調節，在需要對照明單元、監控單元、顯示單元、定位單元進行維修和更換時，只需要將安裝座降下即可，不需要使用升降梯進行高空作業，提高了安全系數和維護的便捷性，同時也降低了維護作業的風險。

10、2)本申請通過供油單元能夠?qū)?rùn)滑油泵入頂板內，并從出油口排出，潤滑油從出油口排出后流到絲桿上，順著絲桿向下流動，能夠?qū)z桿進行潤滑，減少摩擦和磨損，還可以防止絲桿與空氣和水分接觸，從而防止腐蝕，延長絲桿的使用壽命。

技術特征：

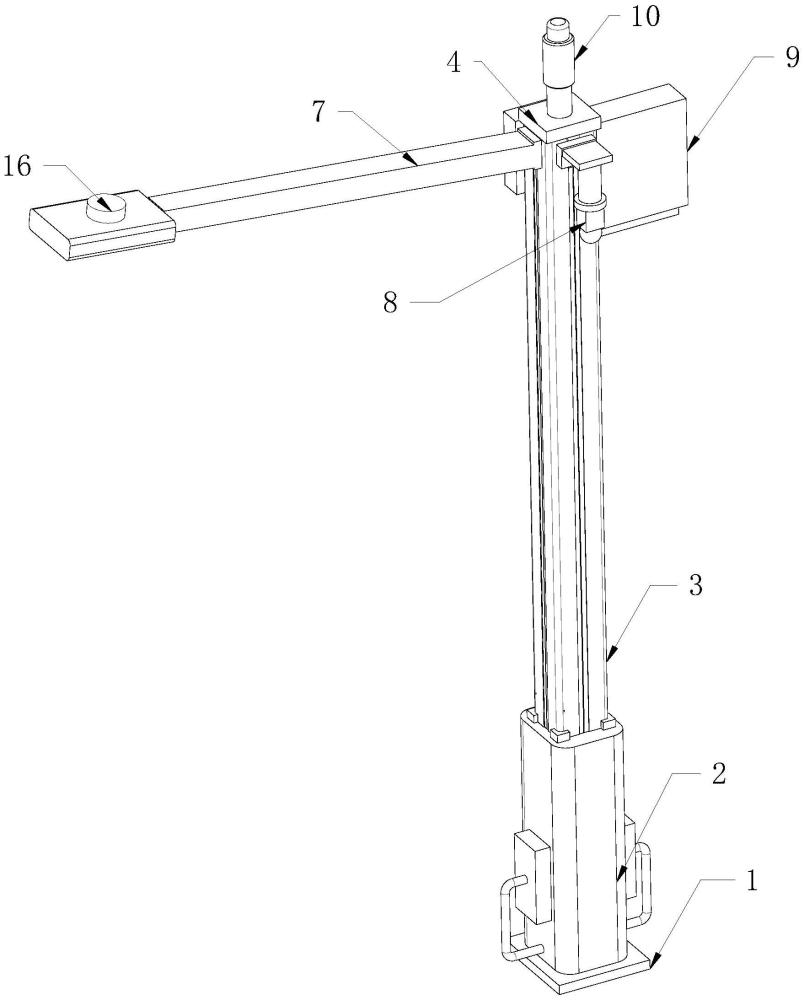

1.一種5g物聯網集成智慧燈桿，包括底座（1）、固接在底座（1）上的充電樁單元（2），其特征在于：所述充電樁單元（2）上端固接有桿架（3），且桿架（3）的上端固接有頂板（4），所述充電樁單元（2）上端還連接有四個高度調節單元（5），且高度調節單元（5）包括兩端分別與充電樁單元（2）上端和頂板（4）下端轉動連接的絲桿（51）、固接在充電樁上端的固定架（54）、固接在絲桿（51）外表面上的渦輪（53）、一端與固定架（54）一側轉動連接且另一端與桿架（3）轉動連接的蝸桿（52），且蝸桿（52）與渦輪（53）傳動連接，四個所述絲桿（51）外部均螺接有安裝座（6）。

2.根據權利要求1所述的一種5g物聯網集成智慧燈桿，其特征在于：所述安裝座（6）的一側貫穿桿架（3）并向外延伸，四個所述安裝座（6）延伸端一側上分別固接有照明單元（7）、監控單元（8）、顯示單元（9）、定位單元（11），所述頂板（4）上端固接有環境監測單元（10），所述照明單元（7）的一側固接有5g通訊模塊（16）。

3.根據權利要求2所述的一種5g物聯網集成智慧燈桿，其特征在于：所述充電樁單元（2）上端還連接有供油單元（14），且供油單元（14）包括固接在充電樁單元（2）上端的儲油盒（141）和固接在儲油盒（141）上端且輸入端伸入儲油盒（141）內部的泵體（142），所述頂板（4）內部開設有四個出油口（143），且頂板（4）下端固接有與出油口（143）相連通的管道接口（144），所述泵體（142）的輸出端通過管道與管道接口（144）相連。

4.根據權利要求3所述的一種5g物聯網集成智慧燈桿，其特征在于：所述充電樁單元（2）上端還連接有油液回收單元（15），且油液回收單元（15）包括固接在充電樁單元（2）上端的盒體（151）、開設在盒體（151）內部的儲油腔（152）、固接在儲油腔（152）內壁上的凸塊（153）、搭接在凸塊（153）上端的濾網（154），所述盒體（151）套設在絲桿（51）的外部，且盒體（151）通過管道與儲油盒（141）相連。

5.根據權利要求2或4任一項所述的一種5g物聯網集成智慧燈桿，其特征在于：所述桿架（3）內部開設有四個容納安裝座（6）的活動槽，且活動槽的內壁上連接有擋條（13）。

6.根據權利要求5所述的一種5g物聯網集成智慧燈桿，其特征在于：所述充電樁單元（2）外表面還固接有線材管道（12），所述照明單元（7）、監控單元（8）、顯示單元（9）、定位單元（11）、環境監測單元（10）的電源線均穿過線材管道（12）并與充電樁單元（2）內的電源模塊相連。

技術總結
本申請公開的屬于城市照明設備技術領域，具體為一種5G物聯網集成智慧燈桿，包括底座、固接在底座上的充電樁單元，所述充電樁單元上端固接有桿架，且桿架的上端固接有頂板，所述充電樁單元上端還連接有四個高度調節單元；通過轉動蝸桿能夠帶動渦輪轉動，渦輪轉動時能夠帶動絲桿轉動，絲桿轉動即可帶動安裝座上升或下降，從而實現對安裝座上照明單元、監控單元、顯示單元、環境檢測單元高度的調節，在需要對照明單元、監控單元、顯示單元、環境檢測單元進行維修和更換時，只需要安裝座降下即可，不需要使用升降梯進行高空作業，提高了安全系數和維護的便捷性，同時也降低了維護作業的風險。

技術研發人員：周明兵,梁洪
受保護的技術使用者：深圳市國惠照明器材有限公司
技術研發日：20240510
技術公布日：2025/4/28
