本技術涉及照明設備，特別涉及一種拍拍燈及電子設備。

背景技術：

1、傳統的調光技術，經過多年的發展已經非常成熟，如dali調光、dmx512調光、可控硅調光等，在這些調光系統中，都會有非常大的局限性，那就是無論采取了哪一種調光方式，燈光的調光過程都是從上位機得到一個特定的數值，固定地調節到某一特定的亮度，這樣的調光方式非常單調，并不適合一些娛樂性、休閑類場所。

技術實現思路

1、本實用新型的主要目的是提出一種拍拍燈及電子設備，旨在實現不同的調光功能，同時達到減小體積的效果。

2、為實現上述目的，本實用新型提出的拍拍燈，包括：

3、透明外殼，具有腔體；

4、光源組件，設于所述腔體內，用于在工作時發出燈光；

5、光源驅動組件，設于所述腔體內，所述光源驅動組件與所述光源組件電連接，用于驅動所述光源組件工作；

6、觸發組件，設于所述透明外殼，用于受到觸發時產生觸發信號；

7、電連接部，設于所述腔體內，并沿所述透明外殼的長度方向延伸設置；

8、控制組件，設于所述腔體內，所述控制組件與所述光源驅動組件電連接，所述控制組件通過所述電連接部與所述觸發組件電連接，用于根據所述觸發組件輸出的觸發信號，控制所述光源驅動組件驅動所述光源組件進入單色顯示模式、亮度調節模式、rgb色彩模式中的一者。

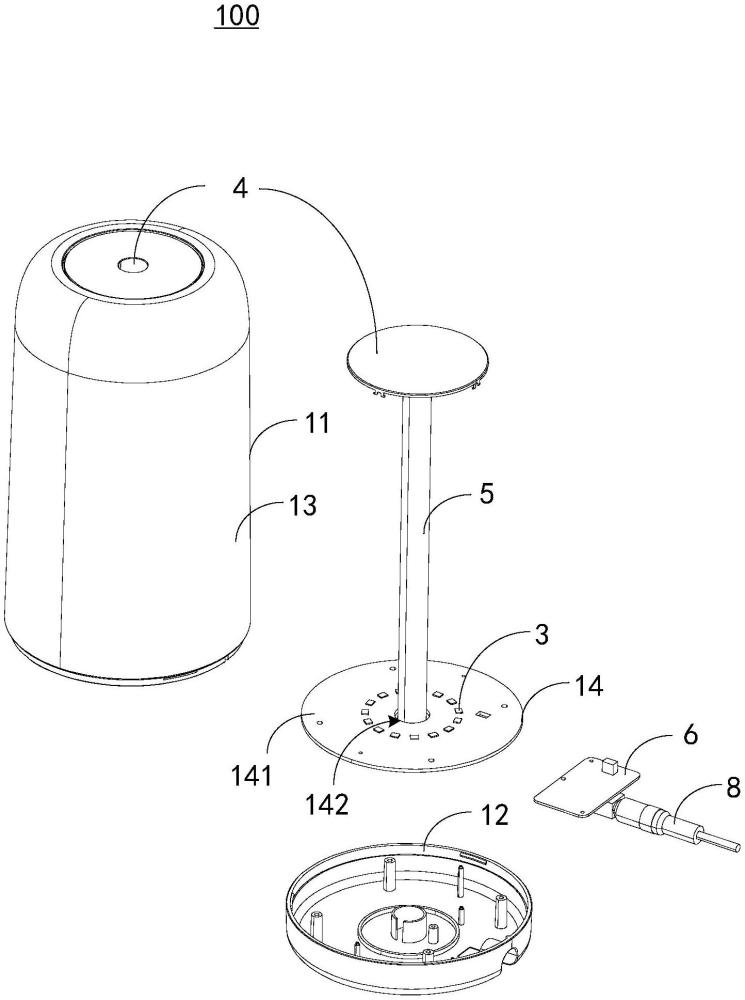

9、在一實施例中，所述透明外殼包括透明殼體和底座，所述透明殼體與所述底座連接圍合形成所述腔體，所述透明殼體設置有開口，所述觸發組件的一端設于所述腔體內與所述電連接部連接，所述觸發組件的另一端安裝于所述開口，所述控制組件鄰近所述底座設置。

10、在一實施例中，所述底座內還設置有安裝板，所述安裝板沿所述透明殼體的長度方向具有相對的第一側和第二側，所述光源組件設于所述第一側，所述控制組件設于所述第二側，所述安裝板設置有安裝口，所述電連接部穿過所述安裝口與所述控制組件電連接。

11、在一實施例中，所述拍拍燈還包括無線通訊組件，所述無線通訊組件與所述控制組件電連接，所述控制組件通過所述無線通訊組件與終端建立無線通訊連接；

12、所述控制組件，還用于經所述無線通訊組件接收到終端輸出的脈沖信號時，控制所述光源驅動組件驅動所述光源組件進入單色顯示模式、亮度調節模式、rgb色彩模式中的一者。

13、在一實施例中，所述控制組件具體用于經所述無線通訊組件接收到終端輸出的脈沖信號，并在接收到的脈沖信號的脈寬不大于預設脈寬時，控制所述光源驅動組件驅動所述光源組件進入單色顯示模式，以及在接收到的脈沖信號的脈寬大于預設脈寬時，控制所述光源驅動組件驅動所述光源組件進入亮度調節模式或停機模式。

14、在一實施例中，所述拍拍燈還包括電源接口，所述電源接口與所述控制組件電連接，所述電源接口用于外接供電電源，為所述拍拍燈的各用電組件供電。

15、在一實施例中，所述觸發組件包括觸摸按鍵、物理按鍵中的至少一者。

16、在一實施例中，所述電連接部為吸線管。

17、此外，為實現上述目的，本實用新型還提出一種電子設備，包括終端和如上所述的拍拍燈，所述拍拍燈包括控制組件和無線通訊組件，所述控制組件通過所述無線通訊組件與所述終端建立無線通訊連接。

18、在一實施例中，所述終端包括麥克風，所述控制組件還用于經所述無線通訊組件采集所述麥克風的靈敏度，并根據采集的靈敏度控制所述光源驅動組件驅動所述光源組件切換燈色。

19、本實用新型的技術方案通過設置透明外殼、光源組件、光源驅動組件、觸發組件、電連接部及控制組件，將光源組件、光源驅動組件及控制組件分設于透明外殼的腔體內，光源驅動組件分別與控制組件以及光源組件電連接，控制組件與觸發組件電連接，如此，在實際應用中，觸發組件受到用戶的觸發動作時產生觸發信號并輸出至控制組件，控制組件根據接收到的觸發信號，控制光源驅動組件驅動光源組件進入單色顯示模式、亮度調節模式、rgb色彩模式中的一者，也即光源組件可以根據用戶的實際需求，在單色顯示模式、亮度調節模式、rgb色彩模式之間切換，實現不同的調光功能。此外，本實用新型還在腔體內設置電連接部，電連接部沿透明外殼的長度方向設置，控制組件通過電連接部與觸發組件電連接，如此可以減少控制組件與觸發組件之間的電連接線，簡化兩者之間的連接，使得透明外殼可以設計得更小，從而有效地減小拍拍燈的體積。

技術特征：

1.一種拍拍燈，其特征在于，包括：

2.如權利要求1所述的拍拍燈，其特征在于，所述透明外殼包括透明殼體和底座，所述透明殼體與所述底座連接圍合形成所述腔體，所述透明殼體設置有開口，所述觸發組件的一端設于所述腔體內與所述電連接部連接，所述觸發組件的另一端安裝于所述開口，所述控制組件鄰近所述底座設置。

3.如權利要求2所述的拍拍燈，其特征在于，所述底座內還設置有安裝板，所述安裝板沿所述透明殼體的長度方向具有相對的第一側和第二側，所述光源組件設于所述第一側，所述控制組件設于所述第二側，所述安裝板設置有安裝口，所述電連接部穿過所述安裝口與所述控制組件電連接。

4.如權利要求1所述的拍拍燈，其特征在于，所述拍拍燈還包括無線通訊組件，所述無線通訊組件與所述控制組件電連接，所述控制組件通過所述無線通訊組件與終端建立無線通訊連接；

5.如權利要求4所述的拍拍燈，其特征在于，所述控制組件具體用于經所述無線通訊組件接收到終端輸出的脈沖信號，并在接收到的脈沖信號的脈寬不大于預設脈寬時，控制所述光源驅動組件驅動所述光源組件進入單色顯示模式，以及在接收到的脈沖信號的脈寬大于預設脈寬時，控制所述光源驅動組件驅動所述光源組件進入亮度調節模式或停機模式。

6.如權利要求1所述的拍拍燈，其特征在于，所述拍拍燈還包括電源接口，所述電源接口與所述控制組件電連接，所述電源接口用于外接供電電源，為所述拍拍燈的各用電組件供電。

7.如權利要求1所述的拍拍燈，其特征在于，所述觸發組件包括觸摸按鍵、物理按鍵中的至少一者。

8.如權利要求1所述的拍拍燈，其特征在于，所述電連接部為吸線管。

9.一種電子設備，其特征在于，包括終端和如權利要求1至8中任一項所述的拍拍燈，所述拍拍燈包括控制組件和無線通訊組件，所述控制組件通過所述無線通訊組件與所述終端建立無線通訊連接。

10.如權利要求9所述的電子設備，其特征在于，所述終端包括麥克風，所述控制組件還用于經所述無線通訊組件采集所述麥克風的靈敏度，并根據采集的靈敏度控制所述光源驅動組件驅動所述光源組件切換燈色。

技術總結
本技術公開一種拍拍燈及電子設備，涉及照明設備技術領域，拍拍燈包括透明外殼、光源組件、光源驅動組件、觸發組件、電連接部及控制組件；光源組件、光源驅動組件、電連接部及控制組件分設于透明外殼的腔體內；光源驅動組件與光源組件電連接；觸發組件設于透明外殼，用于受到觸發時產生觸發信號；電連接部沿透明外殼的長度方向延伸設置；控制組件與光源驅動組件電連接，控制組件通過電連接部與觸發組件電連接，用于根據觸發組件輸出的觸發信號，控制光源驅動組件驅動光源組件進入單色顯示模式、亮度調節模式、RGB色彩模式中的一者。本技術的拍拍燈不僅可以實現不同的調光功能，也可達到減小體積的效果。

技術研發人員：王寧,靳高松
受保護的技術使用者：深圳天好光電有限公司
技術研發日：20240805
技術公布日：2025/4/28
