本技術涉及冷彎?rùn)C(jī)，具體的，涉及一種用于抗震支架的冷彎?rùn)C(jī)。

背景技術：

1、抗震支架是用于加固建筑結構，以抵抗地震等自然災害引起的震動和位移的裝置。在建筑工程中，為了保證建筑物的安全性和穩定性，通常需要安裝抗震支架來提高其抗震能力。冷彎?rùn)C(jī)是制作抗震支架的關鍵設備之一，它主要用于將金屬材料通過冷彎工藝成型為所需形狀。

2、冷彎?rùn)C(jī)的工作原理是通過對金屬材料施加壓力，使其在模具的作用下發生塑性變形，從而獲得特定的形狀和尺寸。現有技術中的冷彎?rùn)C(jī)在對板材冷彎成型之后，下料仍需要人工參與，降低了生產效率。

技術實現思路

1、本實用新型提出一種用于抗震支架的冷彎?rùn)C(jī)，解決了相關技術中的冷彎?rùn)C(jī)人工參與下料降低生產效率問題。

2、本實用新型的技術方案如下：

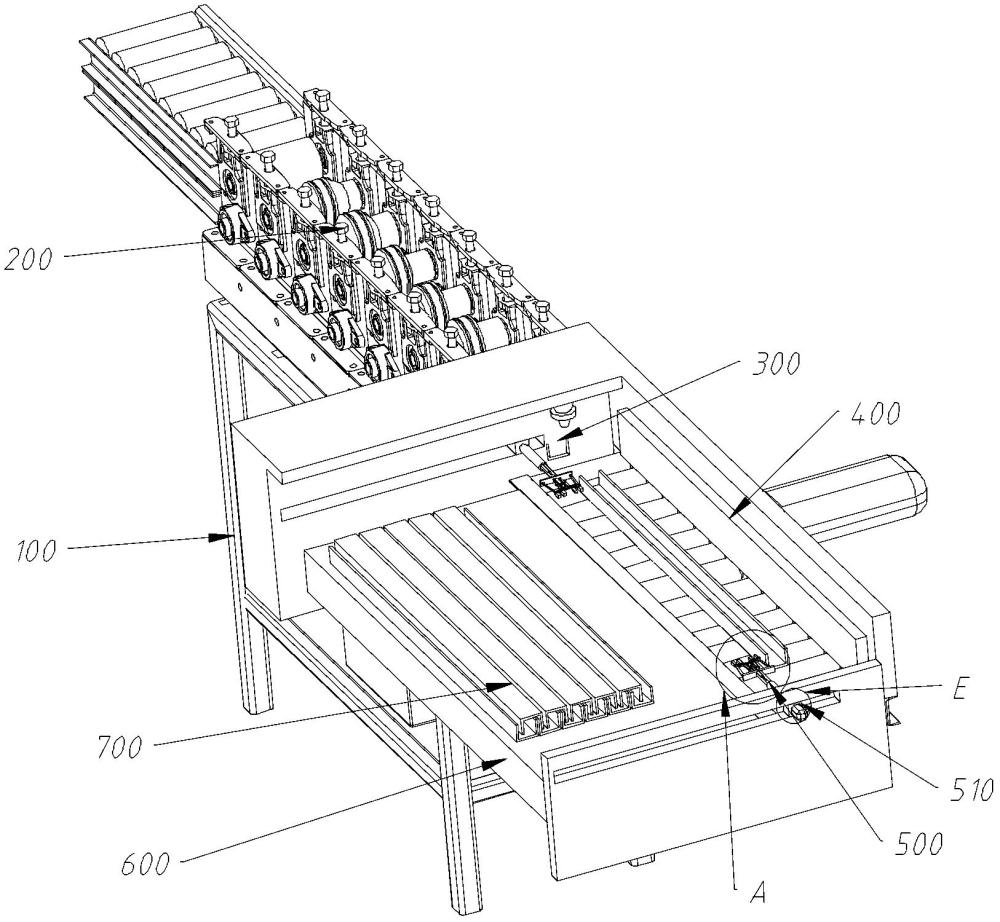

3、一種用于抗震支架的冷彎?rùn)C(jī)，包括：

4、機架；

5、折彎件，設置在所述機架上，具有折彎間隙，所述折彎間隙用于折彎板材；

6、切割件，設置在所述機架上，所述切割件用于切割折彎后的支架；

7、推板，滑動設置在所述機架上，所述推板滑動后，用于推動所述支架滑動；

8、轉運件，具有若干個，均轉動且滑動設置在所述機架上，所述轉運件滑動后，用于帶動所述支架滑動，所述轉運件轉動后，用于帶動所述支架翻轉。

9、作為進一步的技術方案，還包括：

10、升降架，升降設置在所述機架上；

11、所述轉運件包括：

12、第一安裝座，滑動設置在所述機架上，所述第一安裝座滑動后，用于帶動所述支架移動至所述升降架上；

13、夾具，轉動設置在所述第一安裝座上，所述夾具用于夾持所述支架，所述夾具轉動后，用于帶動所述支架翻轉。

14、作為進一步的技術方案，所述夾具包括：

15、安裝桿，轉動設置在所述第一安裝座上；

16、夾取件，設置在所述安裝桿上，所述安裝桿轉動后，帶動所述夾取件翻轉。

17、作為進一步的技術方案，所述夾取件包括：

18、伸縮桿，設置在所述安裝桿上，且具有伸縮端，所述伸縮端伸縮后滑入或滑出所述安裝桿；

19、夾取單元，滑動設置在所述安裝桿上，所述伸縮桿伸縮后，用于帶動所述夾取單元靠近或遠離所述支架。

20、作為進一步的技術方案，還包括：

21、第一滑動件，滑動設置在所述安裝桿上，所述伸縮端滑動后，帶動所述第一滑動件滑動，所述第一滑桿具有若干個圓周布置的凹槽；

22、第二滑動件，滑動設置在所述第一滑動件內，所述伸縮端伸縮后，用于帶動所述第二滑動件滑動，所述第二滑桿具有第一導向槽和第二導向槽；

23、卡塊，具有若干個，滑動設置在所述凹槽內，所述伸縮端伸縮后，帶動所述卡塊滑入所述凹槽，滑入后，所述伸縮端帶動所述第二滑動件滑動；

24、彈性件，一端設置在所述卡塊上，另一端設置在所述凹槽上，所述彈性件用于提供所述卡塊滑出所述凹槽的力。

25、作為進一步的技術方案，所述夾取單元包括：

26、第一夾爪，具有第一端、第二端和第三端，所述第一端轉動設置在所述第二滑動件上，所述第二端滑動設置在所述第一導向槽內；

27、第二夾爪，具有第四端、第五端和第六端，所述第四端轉動設置在所述第二滑動件上，所述第五端滑動設置在所述第二導向槽內，所述第一夾爪和所述第二夾爪轉動后，所述第三端和所述第六端相互靠近后相互遠離。

28、作為進一步的技術方案，所述第二滑動件具有第三導向槽和第四導向槽，所述夾具還包括：

29、第三夾爪，具有第七端、第八端和第九端，所述第七端轉動設置在所述第二滑動件上，所述第八端滑動設置在所述第一導向槽內；

30、第四夾爪，具有第十端、第十一端和第十二端，所述第十端轉動設置在所述第二滑動件上，所述第十一端滑動設置在所述第一導向槽內，所述第三夾爪和所述第四夾爪轉動后，所述第九端和所述第十二端相互靠近后相互遠離，所述第一夾爪和所述第二夾爪相互靠近后，所述第三夾爪和所述第四夾爪相互遠離。

31、作為進一步的技術方案，所述折彎件包括：

32、支座，具有兩個，設置在所述機架上；

33、折彎單元，具有若干個，兩端均移動設置在兩個所述支座上，若干個所述折彎單元形成折彎間隙，所述折彎間隙用于折彎支架。

34、作為進一步的技術方案，所述支座具有滑動空間，所述折彎單元包括：

35、第一轉輥，轉動設置在所述支座上；

36、第二安裝座，升降設置在所述滑動空間上；

37、第二轉輥，轉動設置在所述第二安裝座上，所述第一轉輥和所述第二轉輥形成所述折彎間隙。

38、作為進一步的技術方案，所述支座滑動設置在所述機架上，兩個所述支座滑動后，相互靠近或相互遠離。

39、本實用新型的工作原理及有益效果為：

40、本實用新型中，為了解決相關技術中的冷彎?rùn)C(jī)人工參與下料降低生產效率問題，裝備了先進的智能控制系統，該系統能夠根據預先設定的參數（如折彎角度、切割長度等），自動控制折彎件、切割件和轉運件的動作順序與速度。通過與傳感器和執行機構的緊密配合，實現了從折彎到切割再到轉運的全自動化流程，大幅度提升了生產節拍。轉運件不僅能夠滑動，還具備轉動功能，使得轉運件在滑動至指定位置后，可以精確地轉動，帶動已完成初步加工的支架進行翻轉，使支架整齊排列在一起，方便運輸和碼放。本實施例通過集成自動下料系統、智能控制系統、轉運件的改進設計、物料流管理優化以及安全防護措施，有效解決了抗震支架冷彎?rùn)C(jī)生產過程中的人工參過多與問題，實現了從原料到成品的全自動化生產流程，顯著提升了生產效率和產品質量，是現代自動化制造技術在抗震支架生產領域的成功應用。

技術特征：

1.一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，包括：

2.根據權利要求1所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，還包括：

3.根據權利要求2所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述夾具（520）包括：

4.根據權利要求3所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述夾取件（5227）包括：

5.根據權利要求4所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，還包括：

6.根據權利要求5所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述夾取單元（5228）包括：

7.根據權利要求6所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述第二滑動件（525）具有第三導向槽（5217）和第四導向槽（5218），所述夾具（520）還包括：

8.根據權利要求1所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述折彎件（200）包括：

9.根據權利要求8所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述支座（220）具有滑動空間（224），所述折彎單元（230）包括：

10.根據權利要求8所述的一種用于抗震支架的冷彎?rùn)C(jī)，其特征在于，所述支座（220）滑動設置在所述機架（100）上，兩個所述支座（220）滑動后，相互靠近或相互遠離。

技術總結
本技術涉及冷彎?rùn)C(jī)技術領域，提出了一種用于抗震支架的冷彎?rùn)C(jī)，包括機架；折彎件，設置在機架上，具有折彎間隙，折彎間隙用于折彎板材；切割件，設置在機架上，切割件用于切割折彎后的支架；推板，滑動設置在機架上，推板滑動后，用于推動支架滑動；轉運件，具有若干個，均轉動且滑動設置在機架上，轉運件滑動后，用于帶動支架滑動，轉運件轉動后，用于帶動支架翻轉。通過上述技術方案，解決了現有技術中的冷彎?rùn)C(jī)人工參與下料降低生產效率問題。

技術研發人員：苗孟珂,白瑤瑤
受保護的技術使用者：河北普邦緊固件制造有限公司
技術研發日：20240708
技術公布日：2025/4/28
