本技術涉及嵌入式燈具，具體為一種嵌入式燈具結構。

背景技術：

1、嵌入式燈具指燈具安裝使用后，燈具本體結構是不外漏的，也就是說，只能看到燈的發光的那一面，燈體其他部分是嵌入到建筑物或其他物體內而看不見得；

2、嵌入式燈具在安裝后具有美觀等特點而收到越來越多人的青睞，但是由于燈具較大部分的部件都是被隱藏的，這導致現有技術的嵌入式燈具結構在使用時存在不便安裝和拆卸等問題，對此我們提出一種嵌入式燈具結構。

技術實現思路

1、本實用新型解決的技術問題在于克服現有技術的缺陷，提供一種嵌入式燈具結構。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種嵌入式燈具結構，包括燈具本體,所述燈具本體外套設有t形粗管，所述t形粗管內壁靠近下方處通過軸承與燈具本體靠近下方處活動連接，所述t形粗管外壁固定連接有若干個均勻分布的固定塊，所述固定塊側壁與t形粗管外壁均開設有通孔，所述通孔內活動連接有插桿，且所述燈具本體上開設有與插桿相匹配的活動槽。

4、優選的，所述插桿頂部開設有通槽，所述通槽內設置有限位塊，所述限位塊頂部和底部均與通孔內壁固定連接，所述限位塊側壁開設有限位孔，所述限位孔內設置有限位桿，所述限位桿兩端均與通槽內壁固定連接，所述限位桿上套設有第一彈簧，所述第一彈簧兩端分別與相鄰近的限位塊側壁或通槽內壁固定連接。

5、優選的，所述活動槽內壁靠近插桿一側處為傾斜設置。

6、優選的，所述燈具本體側壁固定連接有若干個均勻分布的移動塊，且所述t形粗管內壁開設有與移動塊相匹配的弧形槽，所述移動塊側壁開設有弧形孔，所述弧形孔內設置有弧形桿，所述弧形桿兩端均與弧形槽內壁固定連接，所述弧形桿上套設有第二彈簧，所述第二彈簧兩端分別與相鄰近的移動塊側壁或弧形槽內壁固定連接。

7、優選的，所述燈具本體底部靠近外側處開設有若干個均勻分布的裝飾孔。

8、與現有技術相比，本實用新型的有益效果是：

9、在本技術方案中，通過固定塊的設置，可在墻體內預先打好與其匹配的定位槽實現對裝置的定位，同時通過第一彈簧的作用，可實現在轉動燈具本體使得插桿對準活動槽時，第一彈簧可將插桿一端推入到活動槽內，從而可實現裝置的便捷拆卸；同時通過第二彈簧的作用，可實現在沒有外力作用下，燈具本體可恢復到初始狀態，從而可實現插桿向外移動，從而便于實現裝置的便捷安裝。

技術特征：

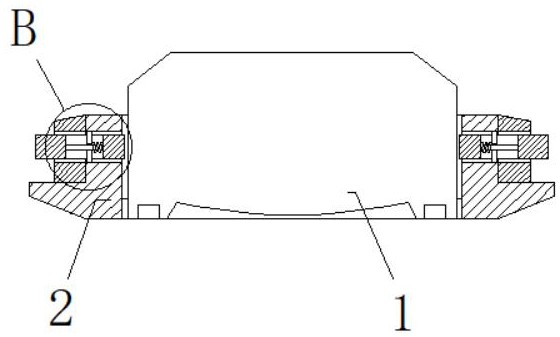

1.一種嵌入式燈具結構，包括燈具本體（1）,其特征在于：所述燈具本體（1）外套設有t形粗管（2），所述t形粗管（2）內壁靠近下方處通過軸承與燈具本體（1）靠近下方處活動連接，所述t形粗管（2）外壁固定連接有若干個均勻分布的固定塊（10），所述固定塊（10）側壁與t形粗管（2）外壁均開設有通孔，所述通孔內活動連接有插桿（9），且所述燈具本體（1）上開設有與插桿（9）相匹配的活動槽（3）。

2.根據權利要求1所述的一種嵌入式燈具結構，其特征在于：所述插桿（9）頂部開設有通槽，所述通槽內設置有限位塊（7），所述限位塊（7）頂部和底部均與通孔內壁固定連接，所述限位塊（7）側壁開設有限位孔，所述限位孔內設置有限位桿（8），所述限位桿（8）兩端均與通槽內壁固定連接，所述限位桿（8）上套設有第一彈簧（11），所述第一彈簧（11）兩端分別與相鄰近的限位塊（7）側壁或通槽內壁固定連接。

3.根據權利要求1所述的一種嵌入式燈具結構，其特征在于：所述活動槽（3）內壁靠近插桿（9）一側處為傾斜設置。

4.根據權利要求1所述的一種嵌入式燈具結構，其特征在于：所述燈具本體（1）側壁固定連接有若干個均勻分布的移動塊（6），且所述t形粗管（2）內壁開設有與移動塊（6）相匹配的弧形槽，所述移動塊（6）側壁開設有弧形孔，所述弧形孔內設置有弧形桿（4），所述弧形桿（4）兩端均與弧形槽內壁固定連接，所述弧形桿（4）上套設有第二彈簧（5），所述第二彈簧（5）兩端分別與相鄰近的移動塊（6）側壁或弧形槽內壁固定連接。

5.根據權利要求1所述的一種嵌入式燈具結構，其特征在于：所述燈具本體（1）底部靠近外側處開設有若干個均勻分布的裝飾孔。

技術總結
本技術公開了一種嵌入式燈具結構，包括燈具本體,所述燈具本體外套設有T形粗管，所述T形粗管內壁靠近下方處通過軸承與燈具本體靠近下方處活動連接，所述T形粗管外壁固定連接有若干個均勻分布的固定塊，所述固定塊側壁與T形粗管外壁均開設有通孔，所述通孔內活動連接有插桿，所述插桿頂部開設有通槽，所述通槽內設置有限位塊，所述限位塊頂部和底部均與通孔內壁固定連接，所述限位塊側壁開設有限位孔，所述限位孔內設置有限位桿，本技術通過一系列的結構使得本裝置具有安裝和拆卸便捷等特點。

技術研發人員：王劍,祝凱
受保護的技術使用者：中節環保科技（遼寧）有限公司
技術研發日：20240708
技術公布日：2025/4/28
