本技術涉及視覺檢測自動化設備領域，特別涉及一種條光光源。

背景技術：

1、一般在工業自動化視覺檢測設備中，為保證成像清析，都會使用大功率強光光源，保證視像相機的拍攝。但光源內發光燈珠在長期高溫環境下工作，燈珠衰老加速，引致亮度，色溫變化，造成成像變化，使機器誤判。

技術實現思路

1、本申請提供一種條光光源，能夠解決現有的光源長期高溫環境下工作，燈珠衰老加速，引致亮度，色溫變化，造成成像變化，使機器誤判的問題。

2、本申請中，提供一種條光光源，包括：

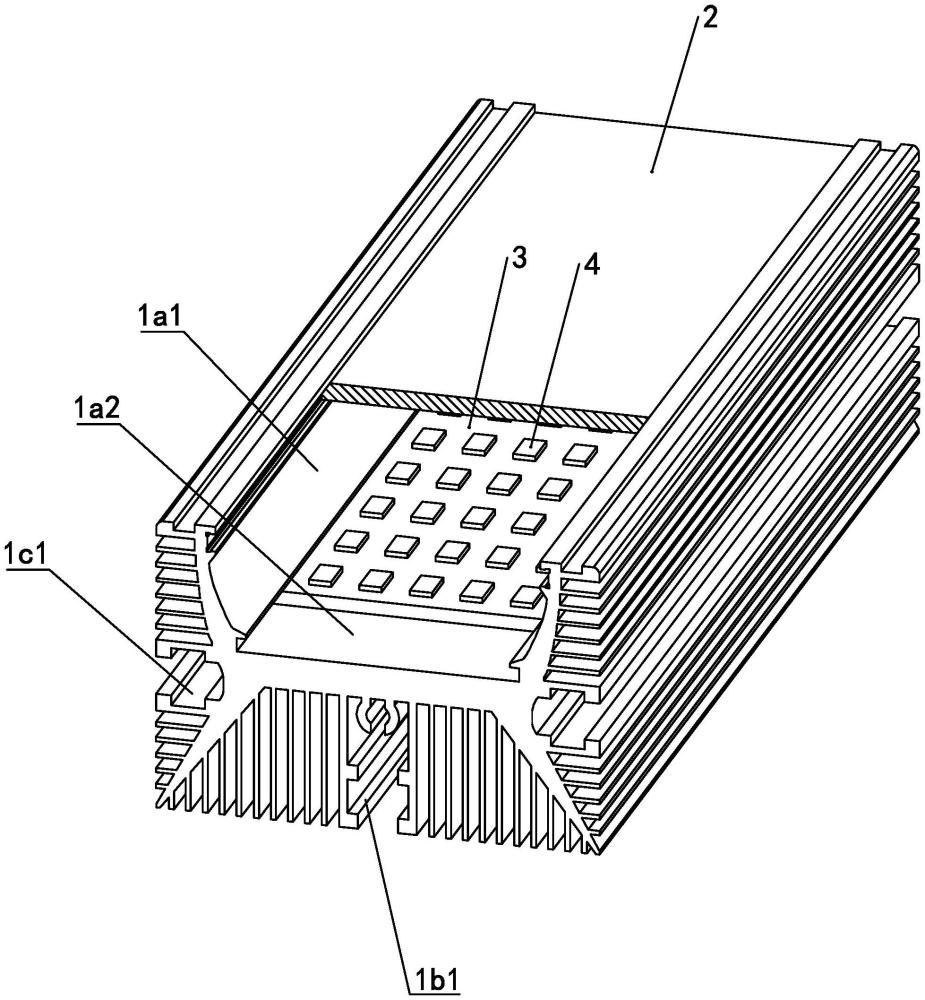

3、鋁架，第一側設置有燈槽，燈槽的內壁包括：相對稱的兩個第一內壁以及在兩個第一內壁之間的第二內壁，兩個第一內壁遠離第二內壁的邊緣均帶有第一插槽，靠近第二內壁的邊緣均帶有第二插槽；和第一側相對的第二側設置有第一槽，第一槽的中間位置帶有供螺母進入的第一安裝槽，兩側位置均帶有多個第一散熱鰭片；

4、透光板，安裝于所述鋁架的兩個第一插槽；

5、鋁基板，安裝于所述鋁架的兩個第二插槽，并貼合于第二內壁；

6、多個貼片燈珠，安裝于所述鋁基板。

7、進一步的，所述鋁架另外相對的第三側和第四側均設置有第二槽，第二槽的中間位置帶有供螺母進入的第二安裝槽。

8、進一步的，第一槽的橫截面呈梯形，兩條腰所對應的第二肋板之間的間距隨著遠離第二內壁而逐漸增大；燈槽兩側帶有向外的延伸部分；所述第二槽由延伸部分配合第二肋板形成。

9、進一步的，第二槽的兩側位置均帶有多個第二散熱鰭片。

10、進一步的，兩個第一內壁均為拋物面，兩者之間的間距隨著遠離第二內壁而逐漸增大。

11、進一步的，所述鋁架的第一槽內還設置有安裝所述鋁板蓋的螺紋槽。

12、綜上所述，本申請中，一種條光光源，包括鋁架、透光板、鋁基板和多個貼片燈珠。燈板為鋁基板，并貼合散熱架，加快燈珠散熱。鋁架帶增第一散熱鰭片，輔助散熱。燈槽的兩個第一內壁可以另外設置為拋物面，高效聚光。鋁架可以另外增兩側面的第二安裝槽，能多面安裝。設置第二安裝槽的第二槽的兩側位置可以另外設置多個第二散熱鰭片，輔助散熱。具有的有益效果：1、提高光源的亮度以及發光面積；2、同亮度下減少功耗電流；3、減低燈珠所在區域的超高溫度；4、延長燈珠的光衰期，保證光源亮度、色溫的一致性。

技術特征：

1.一種條光光源，其特征在于，包括：

2.根據權利要求1所述的一種條光光源，其特征在于，所述鋁架(1)另外相對的第三側和第四側均設置有第二槽(1c)，第二槽(1c)的中間位置帶有供螺母進入的第二安裝槽(1c1)。

3.根據權利要求2所述的一種條光光源，其特征在于，第一槽(1b)的橫截面呈梯形，兩條腰所對應的第二肋板(1-3)之間的間距隨著遠離第二內壁(1a2)而逐漸增大；燈槽(1a)兩側帶有向外的延伸部分(1a5)；所述第二槽(1c)由延伸部分(1a5)配合第二肋板(1-3)形成。

4.根據權利要求2所述的一種條光光源，其特征在于，第二槽(1c)的兩側位置均帶有多個第二散熱鰭片(1c2)。

5.根據權利要求1所述的一種條光光源，其特征在于，兩個第一內壁(1a1)均為拋物面，兩者之間的間距隨著遠離第二內壁(1a2)而逐漸增大。

6.根據權利要求1所述的一種條光光源，其特征在于，所述鋁架(1)的第一槽(1b)內還設置有安裝所述鋁板蓋（5）的螺紋槽(1b3)。

技術總結
本技術涉及視覺檢測自動化設備領域,公開了一種條光光源，包括鋁架、透光板、鋁基板和多個貼片燈珠。燈板為鋁基板，并貼合散熱架，加快燈珠散熱。鋁架帶增第一散熱鰭片，輔助散熱。燈槽的兩個第一內壁可以另外設置為拋物面，高效聚光。鋁架可以另外增兩側面的第二安裝槽，能多面安裝。設置第二安裝槽的第二槽的兩側位置可以另外設置多個第二散熱鰭片，輔助散熱。具有的有益效果：1、提高光源的亮度以及發光面積；2、同亮度下減少功耗電流；3、減低燈珠所在區域的超高溫度；4、延長燈珠的光衰期，保證光源亮度、色溫的一致性。

技術研發人員：蔣文
受保護的技術使用者：浙江捷牛智能裝備有限公司
技術研發日：20240710
技術公布日：2025/4/28
