本技術涉及投光燈，尤其是一種可多方向調節的吊裝led投光燈。

背景技術：

1、現有l(wèi)ed投光燈多數都是雙臂支架結構，如圖1所示，燈頭組件10兩側分別經側板20安裝于雙臂支架40的兩臂上，雙臂支架40可以為倒置u型結構，雙臂支架40頂部經由單組的螺栓組件30安裝于外部頂板等屋頂?shù)匿摷芙Y(jié)構上。

2、現有技術中的led投光燈，無論座裝還是吊裝，都只能經由側板20與雙臂支架40銜接處，圍繞x軸調節燈頭組件10的仰角，或者是，經由單組的螺栓組件30處，圍繞y軸在水平方向進行角度調節；而不能?chē)@z軸進行角度調節，在特殊需求的情況下，燈具無法照到需要的地方。

技術實現思路

1、為解決上述問題，本申請?zhí)峁┮环N結構合理的可多方向調節的吊裝led投光燈，從而可以實現下方燈頭組件在xyz任意方向上的偏轉，滿足于各個角度的調整需求，從而使得燈頭組件能夠照射至所需位置，實用性好。

2、本實用新型所采用的技術方案如下：

3、一種可多方向調節的吊裝led投光燈，包括燈頭組件，所述燈頭組件安裝于倒置u型架的下部?jī)?nèi)側，u型架水平臂中部經球形調節組件安裝有吊桿，吊桿頂端經上螺栓安裝于頂板上；

4、所述球形調節組件的結構為：包括上下扣合配裝構成球形結構的上半球、下半球，上半球安裝于吊桿底端；所述u型架水平臂上開設有與球形結構直徑尺寸適配的圓孔，沿著圓孔邊緣向上延伸形成上球形環，u型架水平臂底面安裝有下球形環，上球形環和下球形環構成容置球形結構的限位空間。

5、作為上述技術方案的進一步改進：

6、所述u型架兩側豎直臂貼合于燈頭組件兩側，外部緊固件從外向內穿過豎直臂后鎖裝于燈頭組件側面。

7、所述上半球、下半球均為殼體結構，上半球、下半球接合邊緣經由內外螺紋相互鎖裝固定。

8、從下至上穿過上半球向著吊桿底端鎖裝有下螺栓，從上至下穿過頂板向著吊桿頂端鎖裝有上螺栓。

9、所述上半球頂端開設有供下螺栓穿過的通孔，沿著通孔周向的上半球壁面內凹形成下沉環形臺，下沉環形臺頂面構成與吊桿底端配裝貼合的臺階面，下沉環形臺底面構成與下螺栓上墊片貼合的平面。

10、由上球形環與下球形環所構成的限位空間內壁面與球形結構外壁面之間設置有1mm以?xún)?nèi)的間隙。

11、所述下球形環上部沿著周向邊緣向外延伸形成環形面，環形面與u型架內頂面貼合，下球形環經由螺絲組一鎖裝于u型架上。

12、沿著周向從外向內貫穿上球形環鎖裝有螺絲組二，螺絲組二中各個螺絲內端頭抵接于上半球外壁面上。

13、與現有技術相比，本實用新型具有以下有益效果：

14、本實用新型通過球形結構在限位空間內部的相對轉動，可以實現下方燈頭組件在xyz任意方向上的偏轉，滿足于各個角度的調整需求，從而使得燈頭組件能夠照射至所需位置，在一定程度上可以進行萬向調節，實用性好；

15、本實用新型還包括如下優點：

16、通過將上半球安裝于吊桿底端，在上半球上配裝下半球構成球形結構，而后將吊桿從下至上穿過u型架的上球形環，球形結構從下方容納適配于上球形環中，最后在上球形環底部配裝下球形環，從而實現球形結構相對于u型架的球形活動安裝；施力于吊桿或是u型架，可以經由球形結構在限位空間內的相對轉動，來調整u型架相對于吊桿的角度，從而調整下方燈頭組件的安裝投射角度。

17、從外向內穿過上球形環鎖裝螺絲組二，通過螺絲組二中各個螺絲內端頭與球形結構外壁面的抵接，甚至是螺絲內端頭相對于球形結構外壁面的微嵌入，來使得球形結構相對于u型架固定。

技術特征：

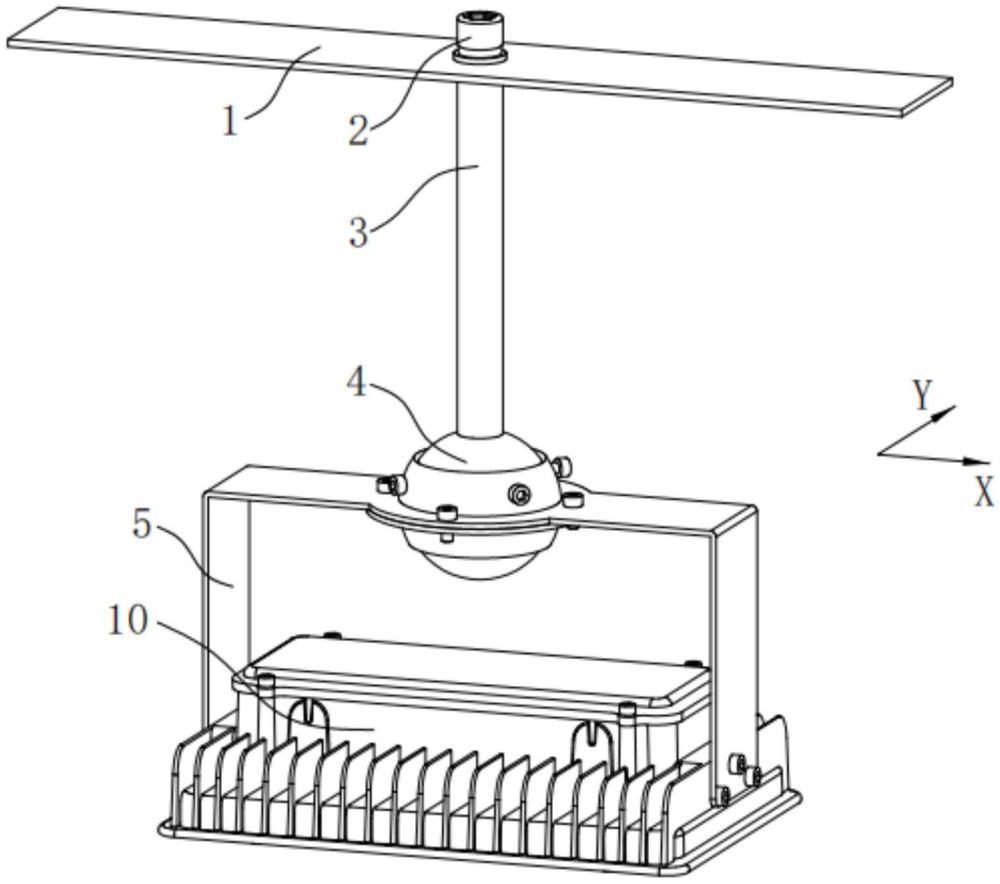

1.一種可多方向調節的吊裝led投光燈，包括燈頭組件(10)，其特征在于：所述燈頭組件(10)安裝于倒置u型架(5)的下部?jī)?nèi)側，u型架(5)水平臂中部經球形調節組件(4)安裝有吊桿(3)，吊桿(3)頂端經上螺栓(2)安裝于頂板(1)上；

2.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：所述u型架(5)兩側豎直臂貼合于燈頭組件(10)兩側，外部緊固件從外向內穿過豎直臂后鎖裝于燈頭組件(10)側面。

3.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：所述上半球(41)、下半球(43)均為殼體結構，上半球(41)、下半球(43)接合邊緣經由內外螺紋相互鎖裝固定。

4.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：從下至上穿過上半球(41)向著吊桿(3)底端鎖裝有下螺栓(42)，從上至下穿過頂板(1)向著吊桿(3)頂端鎖裝有上螺栓(2)。

5.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：所述上半球(41)頂端開設有供下螺栓(42)穿過的通孔，沿著通孔周向的上半球(41)壁面內凹形成下沉環形臺(411)，下沉環形臺(411)頂面構成與吊桿(3)底端配裝貼合的臺階面，下沉環形臺(411)底面構成與下螺栓(42)上墊片貼合的平面。

6.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：由上球形環(45)與下球形環(47)所構成的限位空間內壁面與球形結構外壁面之間設置有1mm以?xún)?nèi)的間隙。

7.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：所述下球形環(47)上部沿著周向邊緣向外延伸形成環形面(471)，環形面(471)與u型架(5)內頂面貼合，下球形環(47)經由螺絲組一(44)鎖裝于u型架(5)上。

8.如權利要求1所述的一種可多方向調節的吊裝led投光燈，其特征在于：沿著周向從外向內貫穿上球形環(45)鎖裝有螺絲組二(46)，螺絲組二(46)中各個螺絲內端頭抵接于上半球(41)外壁面上。

技術總結
本技術公開了一種可多方向調節的吊裝LED投光燈，包括燈頭組件，燈頭組件安裝于倒置U型架的下部?jī)?nèi)側，U型架水平臂中部經球形調節組件安裝有吊桿，吊桿頂端經上螺栓安裝于頂板上；球形調節組件的結構為：包括上下扣合配裝構成球形結構的上半球、下半球，上半球安裝于吊桿底端；U型架水平臂上開設有與球形結構直徑尺寸適配的圓孔，沿著圓孔邊緣向上延伸形成上球形環，U型架水平臂底面安裝有下球形環，上球形環和下球形環構成容置球形結構的限位空間；通過球形結構在限位空間內部的相對轉動，可以實現下方燈頭組件在XYZ任意方向上的偏轉，滿足于各個角度的調整需求，從而使得燈頭組件能夠照射至所需位置，實用性好。

技術研發人員：李剛強
受保護的技術使用者：蘇州芯之韻光電科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
