本發明涉及一種便攜式角鋼形變矯正工具，屬于角鋼矯正。

背景技術：

1、角鋼，也被稱為角鐵，是一種兩邊互相垂直成角形的長條鋼材。它有兩個邊寬相等，其規格以邊寬×邊寬×邊厚的毫米數表示。例如，“∠30×30×3”即表示邊寬為30毫米、邊厚為3毫米的等邊角鋼；角鋼可以分為等邊角鋼和不等邊角鋼兩種。等邊角鋼的兩個邊寬相等，而不等邊角鋼則是指兩個邊寬不等。此外，角鋼還可以按照其結構的不同分為簡單斷面角鋼和復雜斷面角鋼。但通常來說，角鋼主要是指簡單斷面的等邊角鋼和不等邊角鋼；角鋼主要用于制作框架結構，例如高壓輸電的塔架、橋梁、廠房的梁架、船舶、機械設備的支撐等。此外，角鋼在建筑中也常用作構件、扶梯、橋梁和柵欄等。根據不同的使用需求，角鋼可以進行熱浸鍍鋅或噴漆等防腐處理，以提高其耐腐蝕性和使用壽命。

2、角鋼由于生產、貯運等原因，以及經過沖、剪別離等初加工制成零件毛坯料后，可能會出現各種各樣的變形，在轉下道工序前，工藝要求需對其進行矯正，這個工序稱為角鋼變形的矯正，矯正角鋼變形的方法很多，在常溫下進行的稱為冷作矯正，冷作矯正包括機械矯正和手工矯正。如果將鋼材加熱到一定溫度，然后對其進行矯正，那么稱為加熱矯正。根據加熱狀況，又分為全加熱矯正和局部加熱矯正兩種。

3、角鋼是一種重要的鋼材類型，在各個領域都有廣泛的應用，角鋼在運輸的過程中會受壓變形，一般需要對變形的角鋼進行修復，這種變形現象是由于原材料本身的影響和生產工藝的要求而產生的不可避免的現象，現有矯正通常是采用人工敲打，來對變形的角鋼進行矯正，但是由于角鋼的材質比較硬，人工敲打費力費時，而且矯正的效果也并不理想，常用工具和設備進行手工矯正，常用的工具是各類錘，配以平臺、墊鐵等，可對尺寸不大，變形不太嚴重的鋼材進行矯正，但會導致勞動強度高，矯正效果差的問題，而采用矯正工具處理時又會因為角鋼的大小而導致固定不便，給后續矯正處理帶來不便，降低矯正工具使用便利性。

技術實現思路

1、本發明為了解決角鋼形變矯正效果差和效率低的技術問題，而提供一種便攜式角鋼形變矯正工具。

2、本發明通過以下技術方案解決上述技術問題：

3、本發明提供了一種便攜式角鋼形變矯正工具，所述便攜式角鋼形變矯正工具包括：

4、安裝組件，所述安裝組件由底座組成，所述底座頂端中部固定安裝有頂升組件，且頂升組件表面轉動連接有頂升機構，所述底座兩端內部都與連接組件滑動連接；

5、限位組件，所述限位組件與連接組件頂部活動連接，所述限位組件頂部固定連接有軌道，所述軌道表面滑動連接有定位組件，所述定位組件底部轉動連接有定位機構，且定位機構與限位組件內部嵌合連接。

6、在本技術方案中，所述底座兩側內部均開設有滑槽，所述滑槽對稱分布至頂升組件兩側，所述頂升組件由液壓缸組成，所述液壓缸固定安裝至底座頂端中部，所述液壓缸與手動液壓驅動泵連接，所述液壓缸的伸縮端與頂塊固定連接，所述液壓缸外壁通過l形結構的加強筋與底座頂面固定連接，且加強筋截面為u形結構，所述加強筋內部活動連接有頂升機構。

7、在本技術方案中，所述頂升機構包括活動塊和連接桿，所述活動塊與加強筋內部滑動連接，所述加強筋內壁固定連接有凸筋，且活動塊與凸筋表面嵌合滑動，所述活動塊截面為h形結構并與連接桿轉動連接，所述連接桿另一端與套板固定連接，且套板頂部固定連接有直角頭，且套板底部開設有與頂塊相適配的方孔。

8、在本技術方案中，所述限位組件由鎖緊板組成，所述鎖緊板為長方形空心結構，所述鎖緊板底部設有凸條，且鎖緊板的四個內角分別形成有左下矯正區、右下矯正區、左上矯正區和右上矯正區，位于左下矯正區的鎖緊板開設有長孔，位于長孔一側的凸條端部設有定位孔，且定位孔與左下矯正區之間的距離和鎖緊板的長度相同。

9、在本技術方案中，所述鎖緊板頂部設有截面為t形結構的軌道，所述軌道一端延伸至鎖緊板外側，且位于鎖緊板外側的軌道頂端與限位螺栓螺紋連接，所述鎖緊板一側固定連接有兩個對稱分布的限位板，所述限位板截面為u形結構，且每個限位板內部都與活動抵塊滑動連接，所述活動抵塊與鎖緊板側壁貼合連接，所述活動抵塊一側嵌合連接有磁鐵，且磁鐵與金屬材質的鎖緊板表面貼合。

10、在本技術方案中，所述連接組件由連接柱組成，所述連接柱兩端分別與滑塊和連接件固定連接，所述滑塊與底座的滑槽內部滑動連接，所述連接件為u形結構，所述連接件頂端通過螺桿和螺母連接，且與連接件連接的螺桿與長孔內部滑動連接，所述長孔的寬度與定位孔的直徑相同，且所述連接柱表面滑動連接有限位機構。

11、在本技術方案中，所述限位機構包括滑套，所述滑套與連接柱表面活動套接，所述滑套側壁固定連接有兩個對稱分布的限位塊，所述限位塊截面為u形結構且內部貫穿插接有插板，所述插板為u形結構并通過彈簧與滑套表面連接，且插板頂部與兩個對稱分布的固定桿固定連接，所述固定桿頂端與定位柱固定連接，且定位柱與長孔內部嵌合插接。

12、在本技術方案中，所述定位組件由導向套組成，所述導向套截面為u形結構并與軌道表面滑動連接，所述導向套一側通過銷軸與轉板連接。

13、在本技術方案中，所述導向套頂部一側開設有缺口，所述缺口與限位螺栓對應分布，位于缺口因此而的所述導向套與定位螺栓螺紋連接，且定位螺栓與軌道表面貼合連接。

14、在本技術方案中，所述轉板側壁與定位板固定連接，所述定位板的形狀小于鎖緊板內側的形狀，所述定位板和鎖緊板內側形成有l形的用于角鋼插入的定位槽，所述定位板一側與兩個對稱分布的導向板固定連接，所述定位板底端為弧形結構并與角鋼表面接觸，且定位板位于鎖緊板內部時，所述轉板和導向板分別位于鎖緊板兩側，所述導向板與活動抵塊對應分布，且所述導向板內壁為傾斜結構并與活動抵塊對應分布。

15、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本發明各較佳實例。

16、本發明的積極進步效果在于：

17、上述提出的便攜式角鋼形變矯正工具，其采用便攜式矯正工具進行角鋼生產和使用過程中的處理，通過限位組件和定位組件的配合實現角鋼的固定，并根據角鋼的厚度以及尺寸進行固定，能夠根據角鋼的大小進行適當調節，實現不同規格的角鋼的穩定固定，為后續矯正提供保障，并通過連接組件實現快速連接，可根據形變位置快速調節，并根據角鋼的形變角度實現快速調整，且能夠對角鋼的內角實現快速矯正處理，實現角鋼任意位置的快速矯正，提高校正便利性以及高效性，采用可調節位置的定位組件可實現角鋼的穩定固定，且在不使用時能夠實現收納，不影響角鋼的后續處理，提高校正工具的使用便利性。

技術特征：

1.便攜式角鋼形變矯正工具，其特征在于，所述便攜式角鋼形變矯正工具包括：

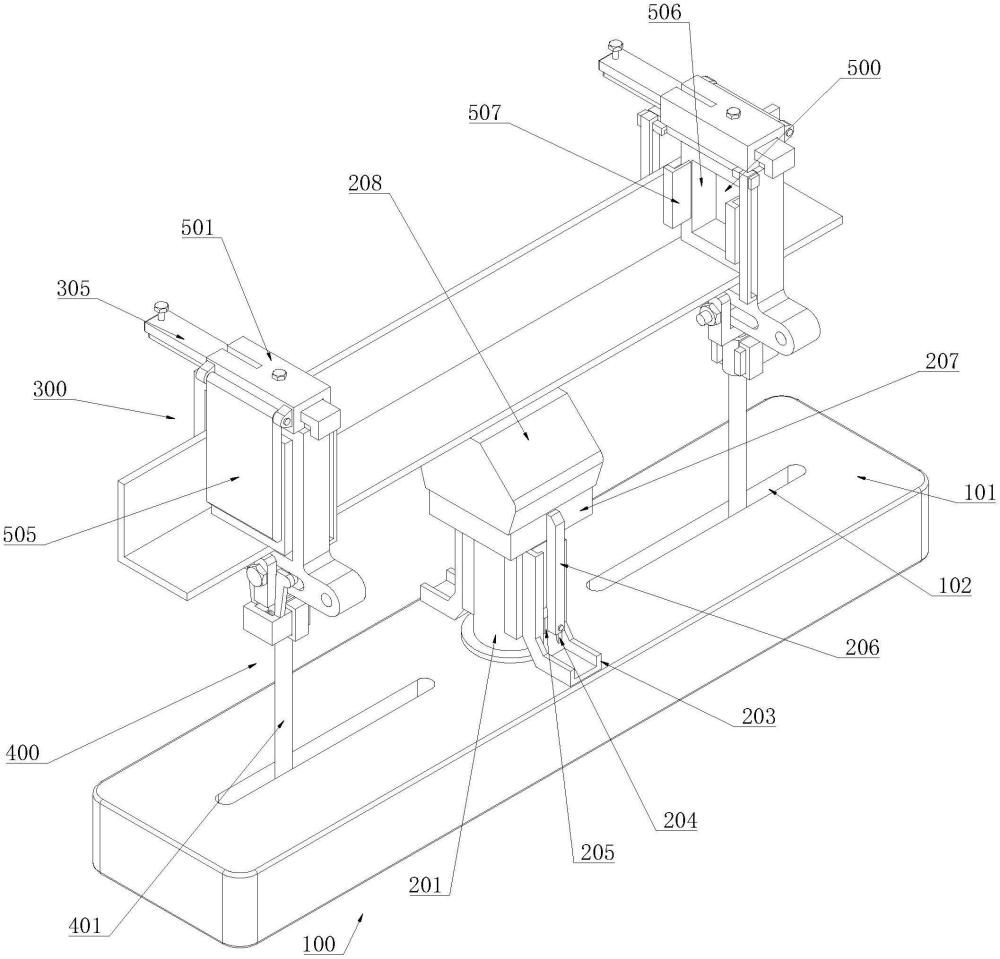

2.如權利要求1所述的便攜式角鋼形變矯正工具，其特征在于：所述底座(101)兩側內部均開設有滑槽(102)，所述滑槽(102)對稱分布至頂升組件(200)兩側，所述頂升組件(200)由液壓缸(201)組成，所述液壓缸(201)固定安裝至底座(101)頂端中部，所述液壓缸(201)與手動液壓驅動泵連接，所述液壓缸(201)的伸縮端與頂塊(202)固定連接，所述液壓缸(201)外壁通過l形結構的加強筋(203)與底座(101)頂面固定連接，且加強筋(203)截面為u形結構，所述加強筋(203)內部活動連接有頂升機構。

3.如權利要求2所述的便攜式角鋼形變矯正工具，其特征在于：所述頂升機構包括活動塊(205)和連接桿(206)，所述活動塊(205)與加強筋(203)內部滑動連接，所述加強筋(203)內壁固定連接有凸筋(204)，且活動塊(205)與凸筋(204)表面嵌合滑動，所述活動塊(205)截面為h形結構并與連接桿(206)轉動連接，所述連接桿(206)另一端與套板(207)固定連接，且套板(207)頂部固定連接有直角頭(208)，且套板(207)底部開設有與頂塊(202)相適配的方孔。

4.如權利要求1所述的便攜式角鋼形變矯正工具，其特征在于：所述限位組件(300)由鎖緊板(301)組成，所述鎖緊板(301)為長方形空心結構，所述鎖緊板(301)底部設有凸條(302)，且鎖緊板(301)的四個內角分別形成有左下矯正區(310)、右下矯正區(311)、左上矯正區(312)和右上矯正區(313)，位于左下矯正區(310)的鎖緊板(301)開設有長孔(303)，位于長孔(303)一側的凸條(302)端部設有定位孔(304)，且定位孔(304)與左下矯正區(310)之間的距離和鎖緊板(301)的長度相同。

5.如權利要求4所述的便攜式角鋼形變矯正工具，其特征在于：所述鎖緊板(301)頂部設有截面為t形結構的軌道(305)，所述軌道(305)一端延伸至鎖緊板(301)外側，且位于鎖緊板(301)外側的軌道(305)頂端與限位螺栓(306)螺紋連接，所述鎖緊板(301)一側固定連接有兩個對稱分布的限位板(307)，所述限位板(307)截面為u形結構，且每個限位板(307)內部都與活動抵塊(308)滑動連接，所述活動抵塊(308)與鎖緊板(301)側壁貼合連接，所述活動抵塊(308)一側嵌合連接有磁鐵(309)，且磁鐵(309)與金屬材質的鎖緊板(301)表面貼合。

6.如權利要求1所述的便攜式角鋼形變矯正工具，其特征在于：所述連接組件(400)由連接柱(401)組成，所述連接柱(401)兩端分別與滑塊(402)和連接件(403)固定連接，所述滑塊(402)與底座(101)的滑槽(102)內部滑動連接，所述連接件(403)為u形結構，所述連接件(403)頂端通過螺桿和螺母連接，且與連接件(403)連接的螺桿與長孔(303)內部滑動連接，所述長孔(303)的寬度與定位孔(304)的直徑相同，且所述連接柱(401)表面滑動連接有限位機構。

7.如權利要求6所述的便攜式角鋼形變矯正工具，其特征在于：所述限位機構包括滑套(404)，所述滑套(404)與連接柱(401)表面活動套接，所述滑套(404)側壁固定連接有兩個對稱分布的限位塊(405)，所述限位塊(405)截面為u形結構且內部貫穿插接有插板(406)，所述插板(406)為u形結構并通過彈簧(407)與滑套(404)表面連接，且插板(406)頂部與兩個對稱分布的固定桿(408)固定連接，所述固定桿(408)頂端與定位柱(409)固定連接，且定位柱(409)與長孔(303)內部嵌合插接。

8.如權利要求1所述的便攜式角鋼形變矯正工具，其特征在于：所述定位組件(500)由導向套(501)組成，所述導向套(501)截面為u形結構并與軌道(305)表面滑動連接，所述導向套(501)一側通過銷軸(504)與轉板(505)連接。

9.如權利要求8所述的便攜式角鋼形變矯正工具，其特征在于：所述導向套(501)頂部一側開設有缺口(502)，所述缺口(502)與限位螺栓(306)對應分布，位于缺口(502)因此而的所述導向套(501)與定位螺栓(503)螺紋連接，且定位螺栓(503)與軌道(305)表面貼合連接。

10.如權利要求8所述的便攜式角鋼形變矯正工具，其特征在于：所述轉板(505)側壁與定位板(506)固定連接，所述定位板(506)的形狀小于鎖緊板(301)內側的形狀，所述定位板(506)和鎖緊板(301)內側形成有l形的用于角鋼(508)插入的定位槽(509)，所述定位板(506)一側與兩個對稱分布的導向板(507)固定連接，所述定位板(506)底端為弧形結構并與角鋼(508)表面接觸，且定位板(506)位于鎖緊板(301)內部時，所述轉板(505)和導向板(507)分別位于鎖緊板(301)兩側，所述導向板(507)與活動抵塊(308)對應分布，且所述導向板(507)內壁為傾斜結構并與活動抵塊(308)對應分布。

技術總結
本發明提供了一種便攜式角鋼形變矯正工具，其包括：安裝組件和限位組件，安裝組件由底座組成，底座頂端中部固定安裝有頂升組件，底座內部與連接組件滑動連接，限位組件與連接組件頂部活動連接，軌道表面滑動連接有定位組件，定位組件底部轉動連接有定位機構。本申請采用便攜式矯正工具進行角鋼生產和使用過程中的處理，通過限位組件和定位組件的配合實現角鋼的固定，并根據角鋼的厚度以及尺寸進行固定，能夠根據角鋼的大小進行適當調節，并通過連接組件實現快速連接，并根據角鋼的形變角度實現快速調整，且能夠對角鋼的內角實現快速矯正處理，實現任意位置的矯正，采用可調節位置的定位組件可實現角鋼的穩定固定，提高校正工具的使用便利性。
