本申請涉及測量，尤其涉及一種端面測量工具。

背景技術：

1、風電塔是一種將風能轉化為電能的能源設備。風電塔由多個塔筒首尾連接而成，塔筒內部具有多段首尾相連的爬梯。爬梯表面會安裝導軌，免爬器沿導軌滑動。若導軌長度長于風電塔筒的長度，會造成塔筒在安裝時，導軌之間首尾相抵，導軌之間會無法連接；若導軌長度短于風電塔筒長度，易造成塔筒連接后，導軌之間的間隙過大，免爬器在使用時具有一定的風險。因此在風電塔筒安裝時，風電塔筒法蘭盤端面與塔筒內部導軌端面的距離是一個關鍵的測量點。

2、現有技術中，在風速較小的白天，由工人使用魚線緊拉在法蘭表面兩端，使魚線和法蘭緊貼，可以用磁鐵將魚線固定在法蘭外表面，然后另一位工人用量尺測量魚線和導軌之間的距離，從而得到所需的法蘭盤端面與導軌端面之間的距離。

3、然而，上述方式，操作較為復雜，易受到環境干擾，操作較為不便。

技術實現思路

1、本申請提供一種端面測量工具，用以解決現有方式測量法蘭盤端面與導軌端的距離操作較為復雜，易受到環境干擾，操作較為不便的問題。

2、為了實現上述目的，本申請的技術方案如下：

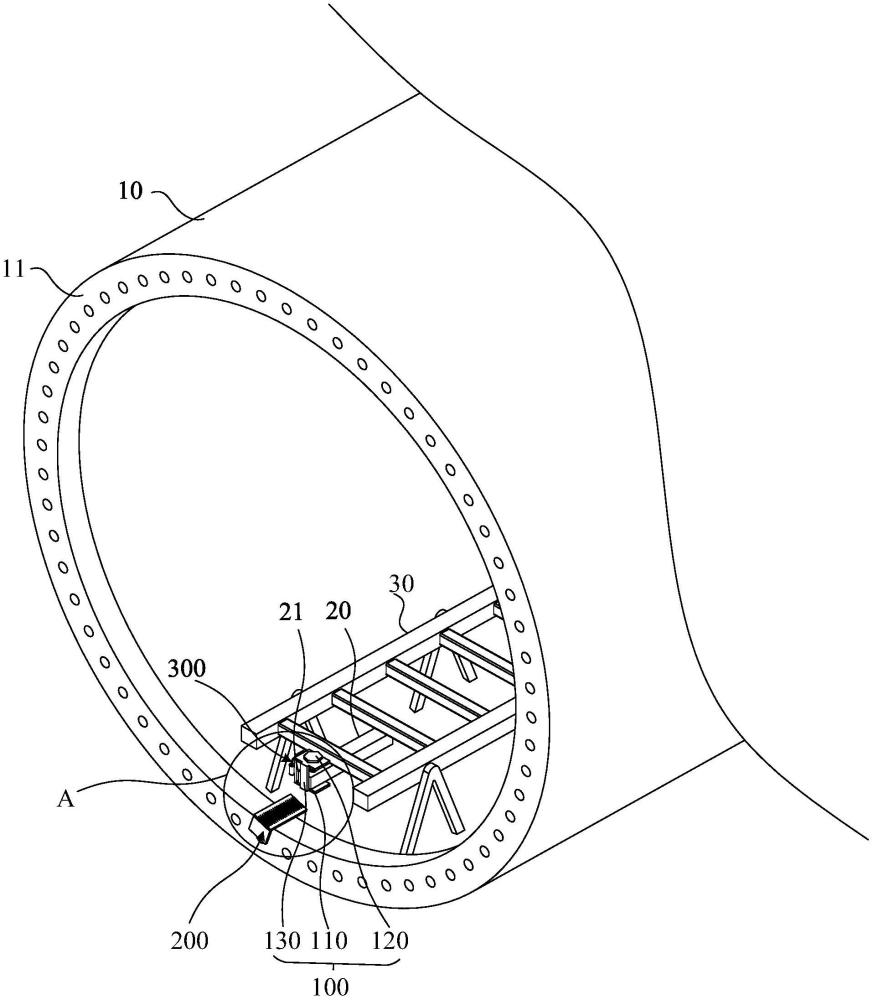

3、本申請實施例提供一種端面測量工具，用于風電塔筒，風電塔筒上設有法蘭盤，風電塔筒10內設置有導軌20，用于測量法蘭盤端面11與導軌端面21的距離，端面測量工具包括：安裝組件100、標尺組件200和測量組件300；標尺組件200用于設置在風電塔筒10內側，標尺組件200上具有第一位置，第一位置與法蘭盤端面11平齊；安裝組件100用于設置在導軌20上，測量組件300與安裝組件100連接，測量組件300用于發射沿第一方向的光束，光束與導軌端面21平齊；根據光束在標尺組件200的位置與第一位置的距離，以確定導軌20的移動。

4、在一些可能的實現方式中，本申請實施例提供的端面測量工具，還包括觸發組件，觸發組件設置在標尺組件上，觸發組件用于檢測光束在標尺組件上的位置，位置與第一位置的差值，為導軌端面與法蘭盤端面的距離。

5、在一些可能的實現方式中，本申請實施例提供的端面測量工具，測量組件包括控制件和測量件，控制件與測量件電連接，測量件設置在安裝組件上，測量件用于朝向風電塔筒設置，測量件用于發射光束，控制件控制測量件發射光束的開啟或關閉。

6、在一些可能的實現方式中，本申請實施例提供的端面測量工具，測量組件還包括固定件，固定件設置在安裝組件上，固定件與測量件連接。

7、在一些可能的實現方式中，本申請實施例提供的端面測量工具，標尺組件包括標尺件和抵接件，抵接件設置在標尺件上，抵接件的下端面與標尺件的第一位置平齊，標尺件用于與風電塔筒的可拆卸連接。

8、在一些可能的實現方式中，本申請實施例提供的端面測量工具，標尺組件還包括第一標尺件，第一標尺件與抵接件連接，第一標尺件伸出法蘭盤外側。

9、在一些可能的實現方式中，本申請實施例提供的端面測量工具，標尺組件還包括連接件，連接件設置在標尺件背離測量組件的一面，連接件用于與風電塔筒的內壁連接。

10、在一些可能的實現方式中，本申請實施例提供的端面測量工具，連接件為磁鐵。

11、在一些可能的實現方式中，本申請實施例提供的端面測量工具，安裝組件包括安裝本體和鎖緊件，鎖緊件設置在安裝本體上，安裝本體用于與導軌插接，鎖緊件用于穿過安裝本體與導軌連接。

12、在一些可能的實現方式中，本申請實施例提供的端面測量工具，安裝組件還包括支撐板，支撐板設置在安裝本體背離導軌的一端，支撐板用于與導軌連接。

13、本申請實施例提供的端面測量工具，用于風電塔筒，風電塔筒上設有法蘭盤，風電塔筒內設置有導軌，用于測量法蘭盤端面與導軌端面的距離，通過設置，該工具包括：安裝組件、標尺組件和測量組件，標尺組件用于設置在風電塔筒內側，安裝組件用于設置在導軌上，測量組件與安裝組件連接，測量組件用于發射沿第一方向的光束，光束與導軌端面平齊。通過安裝組件將測量組件穩固在導軌上，使測量組件可以隨著導軌的移動而移動，從而使得測量組件發射的沿第一方向的光束始終與導軌端面平齊。標尺組件具有第一位置，第一位置與法蘭盤端面平齊，作為測量的基準。測量時，光束落在標尺組件上，根據光束在標尺組件的位置與第一位置的距離，從而便于得到法蘭盤端面與導軌端面之間的距離。導軌根據該距離移動，直至光束與第一位置重合，此時導軌端面與法蘭盤端面平齊，實現導軌安裝的準確性。由此，本申請實施例中的端面測量工具，操作較為簡單，使用較為方便。

技術特征：

1.一種端面測量工具，用于風電塔筒(10)，風電塔筒(10)上設有法蘭盤，風電塔筒(10)內設置有導軌(20)，用于測量法蘭盤端面(11)與導軌端面(21)的距離，其特征在于，所述端面測量工具包括：安裝組件(100)、標尺組件(200)和測量組件(300)；

2.根據權利要求1所述的端面測量工具，其特征在于，還包括觸發組件(400)，所述觸發組件(400)設置在所述標尺組件(200)上，所述觸發組件(400)用于檢測所述光束在所述標尺組件(200)上的位置，所述位置與所述第一位置的差值，為導軌端面(21)與所述法蘭盤端面(11)的距離。

3.根據權利要求1所述的端面測量工具，其特征在于，所述測量組件(300)包括控制件(310)和測量件(320)，所述控制件(310)與所述測量件(320)電連接，所述測量件(320)設置在所述安裝組件(100)上，所述測量件(320)用于朝向所述風電塔筒(10)設置，測量件(320)用于發射所述光束，所述控制件(310)控制所述測量件(320)發射所述光束的開啟或關閉。

4.根據權利要求3所述的端面測量工具，其特征在于，所述測量組件(300)還包括固定件(330)，所述固定件(330)設置在所述安裝組件(100)上，所述固定件(330)與所述測量件(320)連接。

5.根據權利要求1所述的端面測量工具，其特征在于，所述標尺組件(200)包括標尺件(210)和抵接件(220)，所述抵接件(220)設置在所述標尺件(210)上，所述抵接件(220)的下端面與所述標尺件(210)的第一位置平齊，所述標尺件(210)用于與所述風電塔筒(10)的可拆卸連接。

6.根據權利要求5所述的端面測量工具，其特征在于，所述標尺組件(200)還包括第一標尺件(240)，所述第一標尺件(240)與所述抵接件(220)連接，所述第一標尺件(240)伸出所述法蘭盤外側。

7.根據權利要求6所述的端面測量工具，其特征在于，所述標尺組件(200)還包括連接件(230)，所述連接件(230)設置在所述標尺件(210)背離所述測量組件(300)的一面，所述連接件(230)用于與所述風電塔筒(10)的內壁連接。

8.根據權利要求7所述的端面測量工具，其特征在于，所述連接件(230)為磁鐵。

9.根據權利要求2-8任一項所述的端面測量工具，其特征在于，所述安裝組件(100)包括安裝本體(110)和鎖緊件(120)，所述鎖緊件(120)設置在所述安裝本體(110)上，所述安裝本體(110)用于與所述導軌(20)插接，所述鎖緊件(120)用于穿過所述安裝本體(110)與所述導軌(20)連接。

10.根據權利要求9所述的端面測量工具，其特征在于，所述安裝組件(100)還包括支撐板(130)，所述支撐板(130)設置在所述安裝本體(110)背離所述導軌(20)的一端，所述支撐板(130)用于與所述導軌(20)連接。

技術總結
本申請實施例提供一種端面測量工具，用于風電塔筒，風電塔筒上設有法蘭盤，風電塔筒內設置有導軌，用于測量法蘭盤端面與導軌端面的距離，端面測量工具包括：安裝組件、標尺組件和測量組件；標尺組件用于設置在風電塔筒內側，標尺組件上具有第一位置，第一位置與法蘭盤端面平齊；安裝組件用于設置在導軌上，測量組件與安裝組件連接，測量組件用于發射沿第一方向的光束，光束與導軌端面平齊；根據光束在標尺組件的位置與第一位置的距離，以確定所述導軌的移動距離。由此，本申請實施例中的端面測量工具，操作較為簡單，使用較為方便。
