技術領域：

本發明涉及可以翻轉的工裝，特別適用于單梁起重機斜腹板和工字鋼焊縫時使用。

背景技術：
：

在制作單梁起重機時需焊腹板和工字鋼的焊縫，焊接時需把斜腹板水平放置，這就要求梁的上蓋板和地面有一定的夾角，目前采用的方法大多是用起重機吊著梁體，工人在下面慢慢調整夾角，調整好后用一根槽鋼支撐，才能實施斜腹板的焊接，以上的方法既浪費時間又費工，并且有誘發安全事故的發生。

技術實現要素：
：

本發明的任務是提出一種該工裝能翻轉梁體，夾角易調整，提高生產效率，節約成本的一種翻轉起重機梁體的工裝。

本發明的任務是這樣完成的，一種翻轉起重機梁體的工裝，它包括起重機主梁，其特征在于：工裝的形狀呈u型，u型的開口里設置有容納起重機主梁的空腔，空腔的底部設置有支撐板，空腔側面立板上對稱設置有定位螺栓，工裝的兩側設置有支撐體，所述支撐體的上端通過銷軸與工裝連接，支撐體的另一端自然與地面支撐，另一個底部支撐設置在工裝的底部，其一端通過銷軸固定；所述定位螺栓間隔對稱設置至少2個以上，支撐體呈外八字型與工裝兩側固定；支撐體上端通過固定螺栓與螺栓孔緊固。

本發明具有以下效果：此工裝結構簡單，容易制作、成本低廉，并且解決了不容易調整斜腹板水平位置的問題，大大提高生產率。

附圖說明：

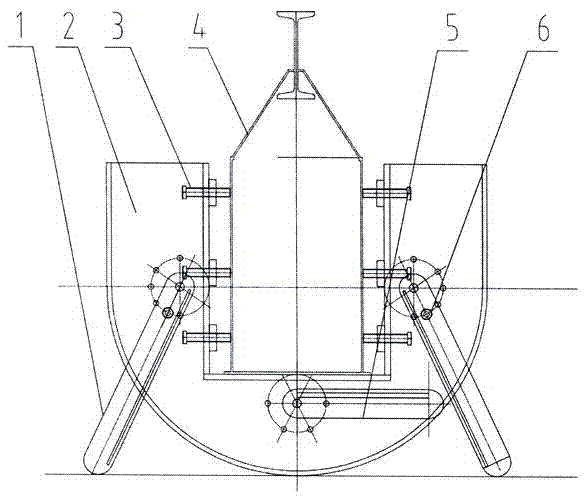

圖1是本發明的結構示意圖；圖2是圖1的側視圖；圖3是工裝旋轉時的工作狀態圖。

圖面說明：1、支撐體，2工裝，3、定位螺栓，4、起重機主梁，5、底部支撐，6、固定螺栓。

具體實施方式：

結合以上附圖詳細描述實施例，工裝2的形狀呈u型，u型的開口里設置有容納起重機主梁4的空腔，空腔的底部設置有支撐板，空腔側面立板上對稱設置有定位螺栓3，所述定位螺栓3間隔對稱設置至少2個以上，所述工裝的兩側設置有支撐體1，所述支撐體1的上端通過銷軸與工裝連接，并能繞銷軸轉動，進一步說，繞銷軸中心一定直徑的圓上有螺栓孔，通過固定螺栓6與支撐體上端固定，支撐體的另一端自然與地面支撐，更進一步說，支撐體呈外八字型與工裝兩側固定，另一個底部支撐5設置在工裝的底部，其一端通過銷軸固定。

工作時，通過起重機把主梁吊入工裝的u型開口的空腔里，通過工裝上的定位螺栓將主梁定位，當需要焊接斜腹板的焊縫時，工裝需要傾斜，將支撐體向下移動，支撐體的一端支撐地面，支撐體的另一端繞銷軸轉動（如圖3所示），主體旋轉后，主梁斜腹板處于水平位置，便能輕松自動焊接。

技術特征：

技術總結
本發明公開了一種翻轉起重機梁體的工裝，它包括起重機主梁，工裝的形狀呈U型，U型的開口里設置有容納起重機主梁的空腔，空腔的底部設置有支撐板，空腔側面立板上對稱設置有定位螺栓，工裝的兩側設置有支撐體，所述支撐體的上端通過銷軸與工裝連接，支撐體的另一端自然與地面支撐，另一個底部支撐設置在工裝的底部，其一端通過銷軸固定；所述定位螺栓間隔對稱設置至少2個以上，支撐體呈外八字型與工裝兩側固定；此工裝結構簡單，容易制作、成本低廉，并且解決了不容易調整斜腹板水平位置的問題，大大提高生產率。

技術研發人員：崔會斌
受保護的技術使用者：崔會斌
技術研發日：2016.03.24
技術公布日：2017.10.03
