本發明涉及，具體涉及一種逆變器散熱片加工中使用的夾具。

背景技術：

在逆變器散熱片的加工生產過程中，需要對逆變器散熱片進行裝夾后進行加工，相關技術中，采用虎鉗直接夾緊的方式加工。相關技術的不足在于：1、生產過程中操作人員勞動強度大，生產效率低；2、來料尺寸有變化時不能自動修復定位，導致產品質量無法保證，批量生產的產品沒有一致性；3、產品生產成本高。

因此，實有必要提高一種新的夾具解決上述技術問題。

技術實現要素：

本發明需要解決的技術問題是提供一種裝夾效率高的夾具。

本發明一種夾具，包括：

夾具底板；

位于所述夾具底板上面的側面定位塊；

位于所述夾具底板上面且與所述側面定位塊相對的側面夾緊塊；

位于所述夾具底板上面的端面定位塊，所述端面定位塊與所述側面定位塊相鄰；

位于所述夾具底板上面且與所述端面定位塊相對的端面夾緊塊；

其中，所述側面定位塊、側面夾緊塊、端面定位塊和端面夾緊塊之間共同圍成待夾持工件的收容空間；

所述側面夾緊塊的后方設有側面夾緊驅動裝置，所述端面夾緊塊后方設有端面夾緊驅動裝置。

優選的，所述側面定位塊面向待夾持工件的一端設有用于夾緊待夾持工件的鎖緊齒。

優選的，所述側面定位塊為兩個。

優選的，所述側面夾緊塊與待夾持工件之間設有尼龍墊。

優選的，所述側面夾緊驅動裝置和所述端面夾緊驅動裝置為夾緊氣缸。

優選的，所述側面夾緊驅動裝置和所述端面夾緊驅動裝置為夾緊油缸。

優選的，所述驅動裝置還包括氣路驅動單元。

優選的，所述驅動裝置還包括油路驅動單元。

優選的，所述夾具還包括位于所述夾具底板下方加工中心工作臺。

與相關技術相比，本發明的有益效果在于，采用人工放置待夾持工件、自動定位，自動夾緊工件。通過氣缸/油缸移動及定位塊實現散熱片的自動裝夾，有效提高裝夾效率。

【附圖說明】

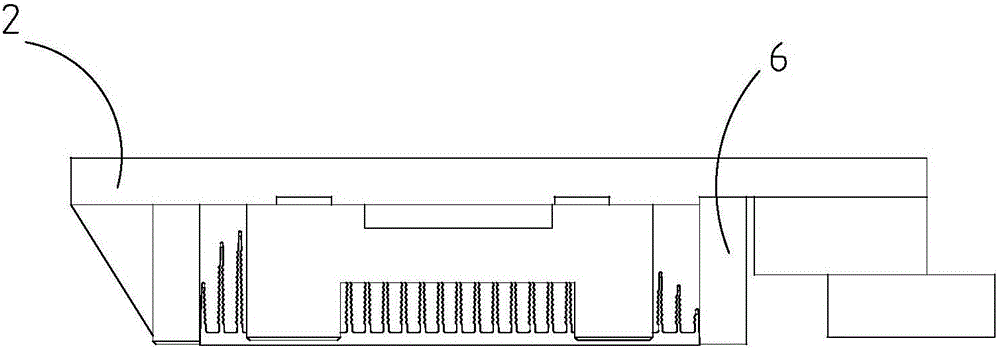

圖1為本發明夾具的整體結構主視圖；

圖2為本發明夾具的整體結構俯視圖；

圖3為本發明夾具的整體結構左視圖；

圖4為本發明夾具的整體結構立體示意圖。

圖中：待夾持工件1，夾具底板2，側面定位塊3，側面夾緊塊4，端面定位塊5，端面夾緊塊6，側面夾緊驅動裝置7，端面夾緊驅動裝置8，尼龍墊9，鎖緊齒31。

【具體實施方式】

下面結合附圖和實施方式對本發明作進一步說明。

參加附圖1-4，本發明一種夾具，包括：夾具底板2；位于夾具底板2上面的側面定位塊3；位于夾具底板2上面且與側面定位塊3相對的側面夾緊塊4；位于夾具底板2上面的端面定位塊5，端面定位塊5與側面定位塊3相鄰；位于夾具底板2上面且與端面定位塊5相對的端面夾緊塊6；其中，側面定位塊3、側面夾緊塊4、端面定位塊5和端面夾緊塊6之間共同圍成待夾持工件1的收容空間；側面夾緊塊4的后方設有側面夾緊驅動裝置7，端面夾緊塊6后方設有端面夾緊驅動裝置8。

側面定位塊3面向待夾持工件1的一端設有用于夾緊待夾持工件1的鎖緊齒31。端面定位塊5可隨待夾持工件1的形狀微幅擺動。因此，可以根據待夾持工件1的不同實現自動修復定位。鎖緊齒31的形狀與待夾持工件1的齒的形狀相適應，以便實現有效的夾持鎖緊。

側面定位塊3為兩個。以便于受力的平衡。

側面夾緊塊4與待夾持工件1之間設有尼龍墊9。

尼龍墊9的設置使側面夾緊塊4形成柔性擋塊，而側面定位塊3為剛性擋塊。如此，一剛一柔擋塊的配合，使能夠?qū)崿F(xiàn)有效夾緊的同時，又不致于損傷待夾持工件1。

側面夾緊驅動裝置7和端面夾緊驅動裝置8為夾緊氣缸。通過夾緊氣缸的伸出/收縮實現側面夾緊驅動裝置7和端面夾緊驅動裝置8的前進/后退，從而實現待夾持工件1的夾緊或放松。

驅動裝置還包括氣路驅動單元(圖未示)。氣路驅動單元的氣源壓力為0.3-0.6MPa。

夾具還包括位于夾具底板2下方加工中心工作臺(圖未示)。加工中心工作臺起支撐的作用。

與相關技術相比，本發明的有益效果在于，采用人工放置待夾持工件、自動定位，自動夾緊工件。通過氣缸/油缸移動及定位塊實現散熱片的自動裝夾，有效提高裝夾效率。

以上所述的僅是本發明的實施方式，在此應當指出，對于本領域的普通技術人員來說，在不脫離本發明創造構思的前提下，還可以做出改進，但這些均屬于本發明的保護范圍。
