本發明屬于航天制造鈑金精密成形的技術領域，具體涉及一種高溫合金精密成型冷壓熱穩定工藝方法。

背景技術：

隨著鈑金零件在航天發動機中應用日益增多，鈑金精密成形的重要性也越來越凸顯，高溫合金鈑金成形一般為冷成形，但是高溫合金強度高，成形后回彈大，零件成形精度不易保證。

高導后法蘭是某型發動機關鍵結構件，見圖2，由3.8mm厚高溫合金GH4169拉深成形，零件有較寬凸緣結構，高溫合金固有特性是成形回彈大，由于材料厚度大和寬凸緣等因素，零件拉伸后凸緣跳動量大于2mm，拉伸件后期需進行機加、局部鍍鎳然后釬焊。零件最終尺寸精度要求高。故控制零件成型精度至關重要。

技術實現要素：

有鑒于此，本發明提供了一種高溫合金精密成型冷壓熱穩定工藝方法，能夠解決鈑金零件成形尺寸精度問題。

實現本發明的技術方案如下：

一種高溫合金精密成型冷壓熱穩定工藝方法，包括以下步驟：

步驟一、將鈑金零件加工成型；

步驟二、在零件邊緣加工用于固定夾持的法蘭；

步驟三、在法蘭邊緣加工出用于固定零件的螺紋孔，并在零件上表面、下表面和螺紋孔涂阻焊劑；

步驟四、將涂有阻焊劑的零件固定在校形工裝內，所述校形工裝包括校形上模和校形下模，零件固定在校形上模和校形下模之間，將固定有零件的校形工裝使用壓力機進行高壓校形；

步驟五、保持壓力機的壓力，將固定有零件的校形工裝放入真空爐內進行熱處理消除應力。

有益效果：

本發明采用爐外施壓鎖緊，真空爐內熱校形效果明顯。熱校形后，零件凸緣和錐面在車床上找正跳動量小于0.3mm，完全滿足后期機加形位公差要求。本發明方法可以運用到類似高精度的鈑金件加工。

附圖說明

圖1為本發明中校形工裝工作原理示意圖。

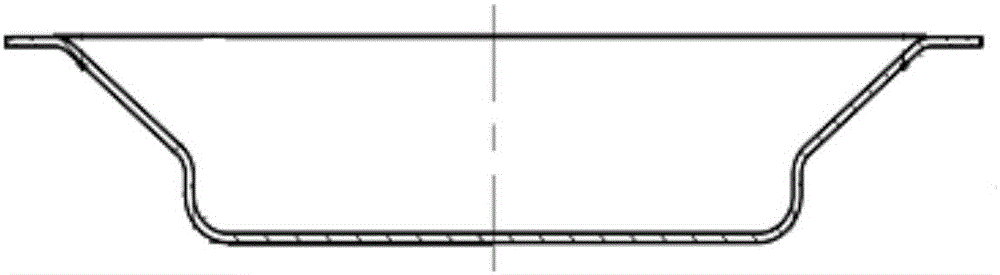

圖2為本發明零件結構示意圖。

其中，1-校形下模；2-螺栓；3-螺母；4-校形上模；5-施壓墊板。

具體實施方式

下面結合附圖并舉實施例，對本發明進行詳細描述。

高溫合金鈑金成型和機械加工都是比較困難，尤其是鈑金成型，成型難道大，成型后回彈嚴重，且回彈量不容易控制，對于3.8后的大厚度鈑金成型難度就更大，就高導后法蘭來講，成型后凸緣回彈量(跳動量)大于2mm，而且一致性差。

本發明提供了一種高溫合金精密成型冷壓熱穩定工藝方法，包括以下步驟：

步驟一、將鈑金零件加工成型；如圖2所示。

步驟二、在零件邊緣加工用于固定夾持的法蘭；

步驟三、在法蘭邊上加工出用于固定零件的螺紋孔，并在零件表面和螺紋孔涂阻焊劑；

步驟四、將涂有阻焊劑的零件通過螺栓2和螺母3固定在校形工裝內，所述校形工裝包括校形上模4和校形下模1，如圖1所示，零件固定在校形上模4和校形下模1之間，將固定有零件的校形工裝上方放置施壓墊板5，然后使用壓力機進行高壓校形；該步驟在熱爐外施壓，方便操作，而且可以提供足夠克服零件彈性變形所需的外在壓力，使零件恢復到回彈前的尺寸形狀。

步驟五、保持壓力機提供的壓力，將固定有零件的校形工裝進行熱處理消除應力。該步驟消除零件內部應力，穩定零件尺寸形狀。

高溫合金精密成形冷壓熱穩定工藝技術較好的解決了成形尺寸精度問題，冷壓熱穩定工藝技術是在熱穩定處理前，在爐外用大噸位壓力設備將成形零件用工裝整形到理想狀態，然后通過熱處理使零件去除應力，保證尺寸精度要求。

綜上所述，以上僅為本發明的較佳實施例而已，并非用于限定本發明的保護范圍。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
