本實用新型涉及一種引線機，其應用于盤條拉拔生產線中，屬于金屬制品加工設備技術領域。

背景技術：

引線機是盤條拉拔生產線中的重要設備，去用于將盤條送進除鱗機來清除盤條表面的氧化鐵皮，方便了后續穿線操作。引線機中有至少一對上下相對配合的上壓輥和下壓輥，需要導引的盤條從上壓輥和下壓輥中間穿過。但現有的引線機通常只適用于某種規格的盤條，當更換產品規格時，通常需要對應更換上壓輥和下壓輥的規格，而且現有的上壓輥與下壓輥之間多是剛性壓緊，不具有彈性，當被導引的盤條有瑕疵時，容易產生剛性摩擦，導致產品瑕疵更大或設備受損。

技術實現要素：

本實用新型的目的在于克服現有技術中存在的不足，提供一種應用于盤條拉拔生產線中的引線機，其結構巧妙，設計合理，能夠順利導引多種規格的盤條，并且能夠?qū)崿F(xiàn)彈性壓緊，避免設備受損。

按照本實用新型提供的技術方案：引線機，其特征在于：包括齒輪箱體、上滑座、壓桿、滑塊、上輥軸、上輥、下輥和壓板；所述齒輪箱體上安裝有兩根水平并排設置的可自由轉動的下輥軸，所述下輥軸前端從齒輪箱體前側壁伸出并安裝有下輥，兩個下輥可由驅動裝置驅動旋轉；所述上滑座固定安裝在齒輪箱體頂部，上滑座上部設有兩個豎向槽口，每個豎向槽口內均裝配有一件可上下滑動的滑塊，每件滑塊上均安裝有一根可自由轉動的上輥軸，每根上輥軸前端均安裝有上輥，兩個上輥與兩個下輥上下對應；所述上滑座頂部安裝壓板，壓板用于限制滑塊向上滑動的行程；所述壓板上對應兩件滑塊的位置處設有兩個豎向通孔，每個豎向通孔內穿裝有一根壓桿，所述壓桿下端與對應的滑塊連接，滑塊底部與豎向槽口底部之間設有彈簧，壓桿上端由下壓機構提供壓力；所述上輥的位置通過下壓機構與彈簧配合來進行調節，上輥與下輥配合，對穿行在它們之間的盤條進行導引。

作為本實用新型的進一步改進，所述驅動裝置包括減速機支座、主動齒輪軸、聯軸器、油封、圓錐滾子軸承和電機減速機；所述電機減速機通過減速機支座安裝在齒輪箱體后側壁上，電機減速機的輸出軸通過聯軸器與主動齒輪軸同軸連接；所述主動齒輪軸通過安裝在其前后兩端的兩個圓錐滾子軸承支撐安裝在齒輪箱體上，主動齒輪軸前端的圓錐滾子軸承由安裝在齒輪箱體前側壁上的悶蓋進行定位，主動齒輪軸后端的圓錐滾子軸承由安裝在齒輪箱體后側壁上的減速機支座進行定位，主動齒輪軸與減速機支座之間設有油封；所述主動齒輪軸上安裝有主動齒輪，所述下輥軸后部位于齒輪箱體內部且與主動齒輪軸平行并排，下輥軸后部安裝從動齒輪，所述從動齒輪與主動齒輪相嚙合。

作為本實用新型的進一步改進，所述滑塊設有安裝孔，所述壓桿下端置于安裝孔內并用壓桿壓蓋壓緊固定，壓桿下端面與安裝孔底部之間設有推力軸承。

作為本實用新型的進一步改進，所述下壓機構包括兩個L形擺臂和一個長度可調的伸縮調節組件，所述壓板頂部?jī)啥朔謩e設有鉸接座，兩個L形擺臂左右對稱布置，兩個L形擺臂的直角點分別鉸連在兩個鉸接座上，兩個L形擺臂的上端分別與伸縮調節組件的兩端鉸連，兩個L形擺臂的另一端分別壓住兩根壓桿的上端。

作為本實用新型的進一步改進，所述伸縮調節組件包括正螺紋調節螺桿、反螺紋調節螺桿和調節螺套，正螺紋調節螺桿的尾端與一個L形擺臂的上端鉸連，反螺紋調節螺桿的尾端與另一個L形擺臂的上端鉸連，正螺紋調節螺桿的頭端與反螺紋調節螺桿的頭端螺接在同一個調節螺套的兩端。

作為本實用新型的進一步改進，所述調節螺套上設有把手。

作為本實用新型的進一步改進，所述上輥安裝在上輥軸前端并由連接在上輥軸上的壓塊壓緊固定，所述下輥安裝在下輥軸前端并由連接在下輥軸上的壓塊壓緊固定。

作為本實用新型的進一步改進，所述上輥軸通過安裝在其前后兩端的兩個帶密封蓋球軸承支撐安裝在滑塊上，所述下輥軸通過安裝在其前后兩端的兩個帶密封蓋球軸承支撐安裝在齒輪箱體上。

作為本實用新型的進一步改進，所述下輥后側面與下輥軸前端肩臺之間、所述上輥后側面與上輥軸前端肩臺之間分別設有可拆卸更換的調整墊。

作為本實用新型的進一步改進，所述齒輪箱底部位置設有放油孔，所述放油孔配裝有螺塞。

本實用新型與現有技術相比，具有如下優點：本實用新型結構巧妙，設計合理，能夠順利導引多種規格的盤條，并且能夠?qū)崿F(xiàn)彈性壓緊，避免設備受損。

附圖說明

圖1為本實用新型實施例的結構主視圖。

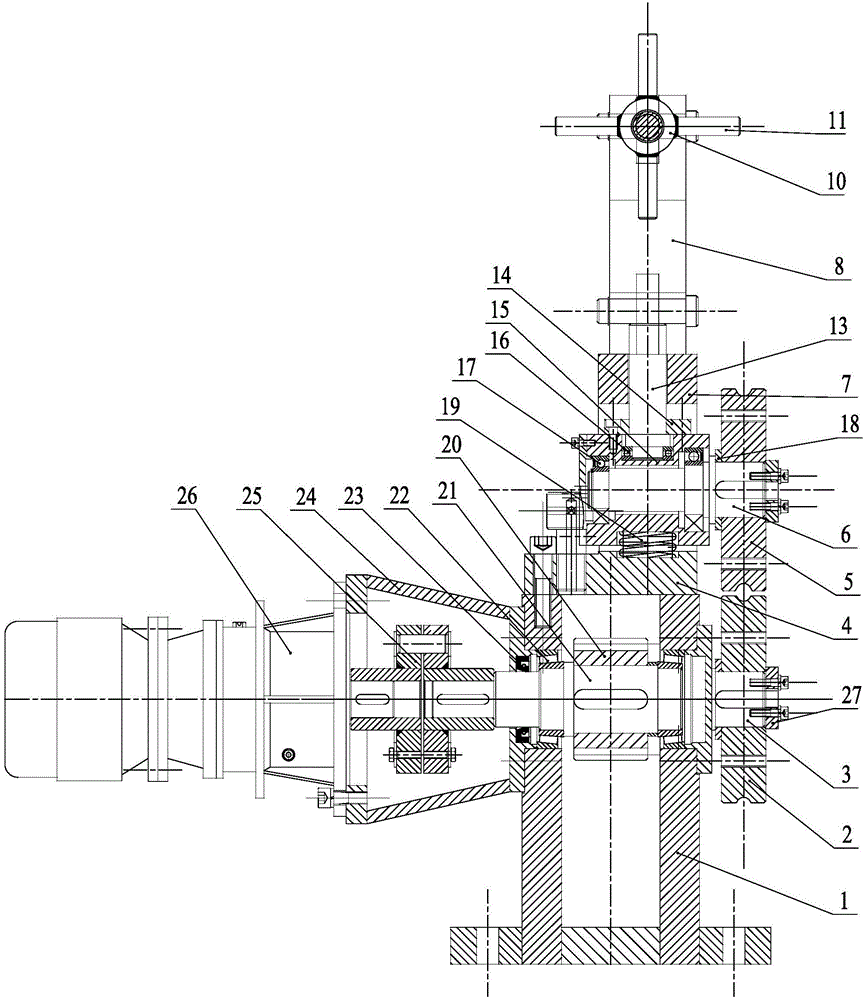

圖2為本實用新型實施例的結構側剖視圖。

具體實施方式

下面結合具體附圖和實施例對本實用新型作進一步說明。

如圖所示：實施例中的引線機主要由齒輪箱體1、下輥2、下輥軸3、上滑座4、上輥5、上輥軸6、壓板7、L形擺臂8、正螺紋調節螺桿9、調節螺套10、把手11、反螺紋調節螺桿12、壓桿13、壓桿壓蓋14、滑塊15、推力軸承16、帶密封蓋球軸承17、調整墊18、彈簧19、主動齒輪20、主動齒輪軸21、圓錐滾子軸承22、油封23、減速機支座24、聯軸器25、電機減速機26、悶蓋和螺塞28等組成。

如圖1、圖2所示，所述齒輪箱體1上安裝有兩根水平并排設置的可自由轉動的下輥軸3，所述下輥軸3前端從齒輪箱體1前側壁伸出并安裝有下輥2，兩個下輥2可由驅動裝置驅動旋轉。

本實施例中，所述驅動裝置主要由減速機支座24、主動齒輪軸21、聯軸器25、油封23、圓錐滾子軸承22和電機減速機26組成；所述電機減速機26通過減速機支座24安裝在齒輪箱體1后側壁上，電機減速機26的輸出軸通過聯軸器25與主動齒輪軸21同軸連接；所述主動齒輪軸21通過安裝在其前后兩端的兩個圓錐滾子軸承22支撐安裝在齒輪箱體1上，主動齒輪軸21前端的圓錐滾子軸承22由安裝在齒輪箱體1前側壁上的悶蓋進行定位，主動齒輪軸21后端的圓錐滾子軸承22由安裝在齒輪箱體1后側壁上的減速機支座24進行定位，主動齒輪軸21與減速機支座24之間設有油封23；所述主動齒輪軸21上安裝有主動齒輪20，所述下輥軸3后部位于齒輪箱體1內部且與主動齒輪軸21平行并排，下輥軸3后部安裝從動齒輪，所述從動齒輪與主動齒輪20相嚙合，電機減速機26運轉時帶動主動齒輪軸21和主動齒輪20旋轉，主動齒輪20帶動從動齒輪和下輥軸3旋轉，從而使安裝在下輥軸3前端的下輥2進行旋轉。

如圖1、圖2所示，所述上滑座4固定安裝在齒輪箱體1頂部，上滑座4上部設有兩個豎向槽口，每個豎向槽口內均裝配有一件可上下滑動的滑塊15，每件滑塊15上均安裝有一根可自由轉動的上輥軸6，每根上輥軸6前端均安裝有上輥5，兩個上輥5與兩個下輥2上下對應。

如圖1、圖2所示，所述上滑座4頂部安裝壓板7，壓板7用于限制滑塊15向上滑動的行程；所述壓板7上對應兩件滑塊15的位置處設有兩個豎向通孔，每個豎向通孔內穿裝有一根壓桿13，所述壓桿13下端與對應的滑塊15連接，滑塊15底部與豎向槽口底部之間設有彈簧19，壓桿13上端由下壓機構提供壓力；所述上輥5的位置通過下壓機構與彈簧19配合來進行調節，上輥5與下輥2配合，對穿行在它們之間的盤條進行導引。

本實施例中，所述下壓機構包括兩個L形擺臂8和一個長度可調的伸縮調節組件，所述壓板7頂部?jī)啥朔謩e設有鉸接座7a，兩個L形擺臂8左右對稱布置，兩個L形擺臂8的直角點分別通過軸銷鉸連在兩個鉸接座7a上，兩個L形擺臂8的上端分別與伸縮調節組件的兩端鉸連，兩個L形擺臂8的另一端分別壓住兩根壓桿13的上端。

本實施例中，所述伸縮調節組件主要由正螺紋調節螺桿9、反螺紋調節螺桿12和調節螺套10組成，正螺紋調節螺桿9的尾端通過軸銷與一個L形擺臂8的上端鉸連，反螺紋調節螺桿12的尾端通過軸銷與另一個L形擺臂8的上端鉸連，正螺紋調節螺桿9的頭端與反螺紋調節螺桿12的頭端螺接在同一個調節螺套10的兩端。為了使調節更加方便省力，所述調節螺套10上設有把手11。

如圖1、圖2所示，本實施例中，所述滑塊15設有安裝孔，所述壓桿13下端置于安裝孔內并用壓桿壓蓋14壓緊固定，壓桿13下端面與安裝孔底部之間設有推力軸承16，這樣可以使壓桿13與滑塊15之間既能傳遞軸向載荷又能夠相對自由轉動，提高靈活性。

如圖1、圖2所示，本實施例中，所述上輥5安裝在上輥軸6前端并由連接在上輥軸6上的壓塊27壓緊固定，所述下輥2安裝在下輥軸3前端并由連接在下輥軸3上的壓塊27壓緊固定。所述上輥軸6通過安裝在其前后兩端的兩個帶密封蓋球軸承17支撐安裝在滑塊15上，所述下輥軸3通過安裝在其前后兩端的兩個帶密封蓋球軸承17支撐安裝在齒輪箱體1上。

如圖1、圖2所示，本實施例中，所述下輥2后側面與下輥軸3前端肩臺之間、所述上輥5后側面與上輥軸6前端肩臺之間分別設有可拆卸更換的調整墊18，這樣可以通過更換調整墊18來微調上輥5、下輥2的安裝位置，以提高生產精度。

如圖1、圖2所示，本實施例中，所述齒輪箱底部位置設有放油孔，所述放油孔配裝有螺塞28，這樣可以方便齒輪箱內油液的定期更換。

本實用新型的工作原理及工作過程如下：

【1】將盤條線頭從放線系統拉出，放入引線機中的上輥5和下輥2之間；

【2】通過轉動調節螺筒使L形擺臂8擺動，L形擺臂8推動壓桿13下移，壓桿13帶動滑塊15下移，從而使得上輥5下移，上輥5壓緊盤條線材；

【3】點動送線按鈕，將盤條緩慢引入后續設備中，如果線頭彎曲過大，可以點動退線按鈕，使線頭在引線機中壓直后再點動送進；

【4】引線完畢后，務必使上輥5脫開，否則不能正常生產。
