本實用新型涉及機械維修工具技術領域,尤其涉及一種采煤機滾筒冷裝齒套拆卸裝置。
背景技術:
煤礦開采過程中,采煤機是一種重要的開采設備,其中,齒座固定在采煤機的滾筒上,冷裝齒套固定在齒座上,冷裝齒套上開設有中心孔,截齒穿設進中心孔中固定在冷裝齒套上,冷裝齒套因其具有加工和安裝工藝簡單,使用過程中耐磨性較好,且在使用過程中不容易發生甩丟截齒的優點,被越來越多地應用在采煤機中。
現有技術中,齒座焊接在滾筒上,齒座上開設有安裝冷裝齒套的安裝孔,冷裝齒套的外徑呈階梯狀的增大,冷裝齒套穿設進安裝孔的一端的端部的外徑較小,可直接穿設進安裝孔內。隨著冷裝齒套的外徑逐漸增大至與安裝孔的內徑一致時,冷裝齒套無法進一步深入齒座上,此時需要借助手錘等工具將冷裝齒套繼續砸進安裝孔內,冷裝齒套的部分外表面與安裝孔的內表面為過盈配合。因此,從滾筒齒座上拆卸磨損或變形的冷裝齒套,只能采用氣割的方式,將齒座一并割掉更換新的冷裝齒套和齒座,更換一個冷裝齒套平均需要3小時左右,上述實施方式不僅浪費時間,而且消耗大量的生產材料(冷裝齒套磨損后,必須將齒座一起更換),增加了生產成本,此外,井下動用電氣切割存在很大安全隱患。
因此,有必要解決上述技術問題。
技術實現要素:
本實用新型實施例提供了一種采煤機滾筒冷裝齒套拆卸裝置,以解決上述技術中存在的問題,縮短更換冷裝齒套的時間,降低生產成本, 提高安全度。
本實用新型提供了一種采煤機滾筒冷裝齒套拆卸裝置,包括驅動件;鎖具,所述鎖具上開設有鎖孔,所述鎖具的外徑大于設置在冷裝齒套上的中心孔的內徑;拉桿,所述拉桿的第二端與所述驅動件驅動地連接,所述拉桿的第二端延伸穿過所述中心孔后鎖定在所述鎖孔中。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述鎖孔的內徑沿遠離所述冷裝齒套的方向逐漸減小,所述拉桿的第二端的外軸面與所述鎖孔的內表面之間設置有至少兩個鎖片,每個所述鎖片的厚度沿遠離所述冷裝齒套的方向逐漸變小。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述鎖片上貼緊所述拉桿第二端的表面為內表面,所述鎖片的內表面上設置有防滑螺紋。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述鎖片的數量是三個,三個所述鎖片在所述拉桿的軸面上均分排布。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述驅動件是張拉泵,所述張拉泵包括張拉油缸和接頭,所述接頭的第一端可伸縮地設置在所述張拉油缸內,所述接頭的第二端設置有夾持孔,所述拉桿的第一端固定在所述夾持孔內。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述采煤機滾筒冷裝齒套拆卸裝置還包括墊塊,所述墊塊的第一端與所述接頭抵緊設置,所述墊塊的第二端與齒座抵緊設置,所述墊塊開設有滑移通孔,所述拉桿穿設在所述滑移通孔內。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述滑移通孔的內徑大于所述冷裝齒套的外徑。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述拉桿是錨桿。
如上所述的采煤機滾筒冷裝齒套拆卸裝置,優選地:所述鎖具是鋼鎖具。
采用本實用新型提供的采煤機滾筒冷裝齒套拆卸裝置可產生以下有 益效果:縮短更換冷裝齒套的時間,降低生產成本,提高安全度。
附圖說明
下面將通過附圖詳細描述本發明中優選實施例,將有助于理解本發明的目的和優點,其中:

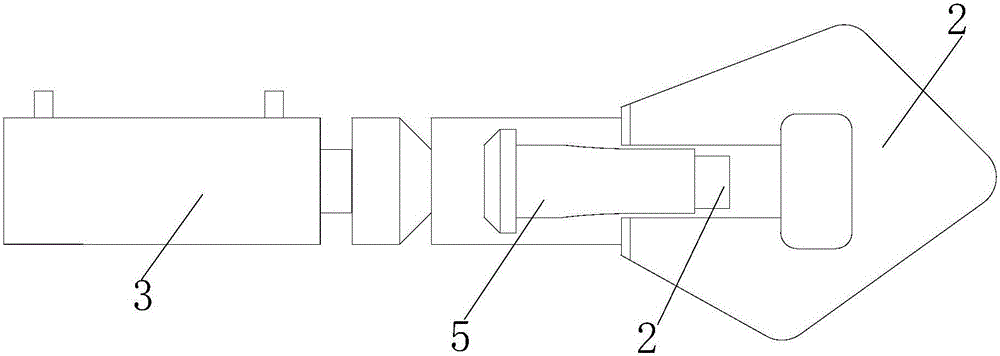

圖1為采煤機滾筒冷裝齒套拆卸裝置開始拆卸冷裝齒套時的結構優選實施例。
圖2為采煤機滾筒冷裝齒套拆卸裝置把冷裝齒套拆卸后的結構優選實施例。
圖3為鎖具的正視圖的優選實施例。
圖4為圖3的俯視圖。
圖5為鎖片的正視圖的優選實施例。
圖6為圖5的俯視圖。
具體實施方式
下面結合實施例對本實用新型進行詳細說明。其中相同的零部件用相同的附圖標記表示。需要說明的是,下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向,詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。
圖1為采煤機滾筒冷裝齒套拆卸裝置開始拆卸冷裝齒套時的結構優選實施例,圖2為采煤機滾筒冷裝齒套拆卸裝置把冷裝齒套拆卸后的結構優選實施例。如圖1至圖2所示,本實用新型提供了一種采煤機滾筒冷裝齒套拆卸裝置,包括拉桿(未示出)、鎖具2、以及驅動件3。
請參照圖1至圖2,所述鎖具2沿軸向開設有貫通的鎖孔,所述拉桿的第二端穿過所述冷裝齒套5的中心孔(未示出)后鎖死在所述鎖孔內,所述鎖具2的外徑大于所述中心孔的內徑;所述驅動件3與所述拉桿的第一端固定連接。
作為一個把冷裝齒套5從齒座4上拆卸下來的優選實施過程:首先將 拉桿的第二端穿過冷裝齒套5的中心孔后,穿設進鎖具2的鎖孔內,將拉桿的第二端與鎖孔固定,在拉桿的第一端連接驅動件3,驅動件3對拉桿產生拉力,促使拉桿朝遠離冷裝齒套5的方向運動,設置與拉桿第一端固定連接的鎖具2緊貼在冷裝齒套5的外表面,拉桿對鎖具2施加的作用力,被鎖具2轉移至冷裝齒套5上。在拉力足夠大時,冷裝齒套5可以從固定設置在滾筒上的齒座4上拔下。在齒座4上拔下冷裝齒套5的過程中,齒座4保持較好的完整度,有利于齒座4的長久使用,降低了生產成本。同時,相比于現有技術,有效避免了動用氣焊切割冷裝齒套5造成的安全隱患,增加了在井下更換冷裝齒套5的安全度。實踐表明,當驅動件3對拉桿施加的拉力是600Bar時,冷裝齒套5可以從齒座4上脫離,更換一個冷裝齒套5僅需5-10分鐘,大大節省了更換冷裝齒套5的時間。
圖3為鎖具的正視圖的優選實施例,圖4為圖3的俯視圖,圖5為鎖片的正視圖的優選實施例,圖6為圖5的俯視圖。
請同時參照圖3至圖6,優選地,所述鎖孔22的內徑沿遠離所述冷裝齒套5的方向逐漸減小,所述拉桿的第二端的外軸面與所述鎖孔22的內表面之間設置有至少兩個鎖片21,每個所述鎖片21的厚度沿遠離所述冷裝齒套5的方向逐漸變小。在拉桿穿設進鎖孔22內時,在鎖孔22的內壁上設至少兩個鎖片21,設置在鎖孔22內的鎖片21隨著拉桿的第二端共同朝鎖孔22中內徑逐漸變小的一端延伸,鎖片21中厚度較大的一端也逐漸進入鎖孔22內。拉桿和鎖孔22對鎖片21的壓緊力也越來越大,進而導致鎖片21與拉桿和鎖孔22的摩擦力也越來愈大,從而實現反向鎖死的作用,使鎖桿無法從鎖孔22內拔出,從而可使拉桿帶動鎖具2共同驅動冷裝齒套5從齒座4中分離出。拉桿的第二端還可以與鎖孔22螺接固定。
進一步地,所述鎖片21上貼緊所述拉桿第二端的表面為內表面,所述鎖片21上貼緊所述鎖孔22的表面為外表面,所述鎖片21的內表面和外表面上至少其中之一設置有防滑螺紋23。設置的防滑螺紋23可進一步地增加鎖片21的內表面和外表面的粗糙度,有利于提高鎖片21與拉桿和鎖片21與鎖孔22之間的摩擦力,維護拉桿與鎖孔22之間的穩定 性。
更優選地,所述鎖片21的數量是三個,三個所述鎖片21在所述拉桿的軸面上均分排布。更為優選地,三個所述鎖片21可以設置成圓心角均為120°,三個所述鎖片21在鎖孔22內環形排列。三個鎖片21依次排列,增加了相鄰鎖片21之間的密實度,有利于提高拉桿、鎖片21和鎖孔22組成的鎖止空間的緊密度。
較佳地,所述驅動件3是張拉泵,所述張拉泵包括張拉油缸和接頭,所述接頭的第一端可伸縮地設置在所述張拉油缸內,所述接頭的第二端設置有夾持孔,所述拉桿的第一端固定在所述夾持孔內。張拉泵為液壓機械裝置,在使用過程中施加給拉桿的拉力充足,且在使用過程安全可靠,有利于拆卸過程穩定。
進一步地,所述采煤機滾筒冷裝齒套拆卸裝置還包括墊塊,所述墊塊的第一端與所述接頭抵緊設置,所述墊塊的第二端與齒座4抵緊設置,所述墊塊開設有滑移通孔,所述拉桿穿設在所述滑移通孔內。墊片配合張拉泵共同使用,冷裝齒套使張拉泵的拉力可以作用至冷裝齒套5上,使張拉泵中的張拉油缸可以把墊塊作為基點拉伸拉桿遠離齒座4。
更為優選地,所述滑移通孔的內徑大于所述冷裝齒套5的外徑。冷裝齒套5在從齒座4上拔出時,冷裝齒套在拉桿上需要給冷裝齒套5留出一定的移動空間,把滑移通孔設置成內徑大于冷裝齒套5的外徑,有利于冷裝齒套5在滑移通孔內進行滑移時暢行無阻。
作為一個優選的實施例,拉桿可以是錨桿。把舊錨桿直接加工成拉桿可以有效利用資源,降低了生產成本,同時錨桿的強度和剛度均較高,加工成的拉桿同樣具有較高的強度和剛度。在拉桿的拉伸冷裝齒套5從齒座4上脫離的過程中,有利于維持拉桿不受損傷。
較佳地,所述鎖具2可以是鋼鎖具。鋼鎖具的強度和剛度均較好,可滿足冷裝齒套5在拆卸過程中的拉力要求,同時在較高的拉力下發生的形變較小,有利于重復使用。
本實用新型提供的采煤機滾筒冷裝齒套拆卸裝置,可縮短更換冷裝齒套5的時間,降低了生產成本,提高了安全度。
最后應說明的是:以上實施例僅用以說明本實用新型的技術方案,而非對其限制;盡管參照前述實施例對本實用新型進行了詳細的說明,本領域的普通技術人員應當理解:其依然可以對前述各實施例所記載的技術方案進行修改,或者對其中部分技術特征進行等同替換;而這些修改或者替換,并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
