本申請涉及制藥機械技術領域，尤其涉及一種高速壓片機預壓力檢測裝置。

背景技術：

高速壓片機在制藥行業片劑生產中使用越來越多，高速壓片機因其速度高、片劑成型時間短而設有預壓裝置，通過該預壓裝置再配合主壓裝置能夠大大增加片劑成型時間，進而確保片劑成型質量符合標準要求。利用預壓裝置進行預壓工序時，預壓裝置給片劑施加的預壓力的大小直接影響著最終片劑的成型質量。

高速壓片機預壓力的大小通常是通過調整預壓手輪來控制，傳統的高速壓片機在檢測預壓力是否滿足片劑的加工要求時，要么是通過參照預壓手輪刻度值來粗略地估計預壓力大小，要么是通過預壓裝置中預壓輪的轉速來判斷預壓力大小，這些預壓力檢測手段都不能滿足現代化制藥企業生產要求。

技術實現要素：

為解決上述技術問題，本申請實施例提供一種高速壓片機預壓力檢測裝置，用于檢測高速壓片機的預壓力。

本申請實施例采用下述技術方案：

一種高速壓片機預壓力檢測裝置，所述高速壓片機用于加工片劑，所述高速壓片機包括上預壓輪、上沖桿、下沖桿和下預壓裝置，所述預壓力檢測裝置包括有測力傳感器，預壓力檢測時，上沖桿的上端與上預壓輪接觸，下端與片劑接觸；下沖桿的上端與片劑接觸，下端與下預壓裝置接觸；測力傳感器位于下預壓裝置中，用于測量下沖桿施加在下預壓裝置上的壓力值。

優選地，測力傳感器具體為銷軸傳感器，其中，下預壓裝置包括銷軸傳感器、下預壓輪和下預壓輪支座，銷軸傳感器穿過下預壓輪中心的軸孔以及下預壓輪支座上的固定孔而將下預壓輪固定于下預壓輪支座上，且下沖桿的下端與下預壓輪接觸。

優選地，還包括顯示裝置，顯示裝置用于實時顯示測力傳感器輸出的力值。

優選地，顯示裝置與測力傳感器之間通過可插拔式插頭連接。

優選地，測力傳感器的靈敏度為3±0.01mV/V。

采用本申請實施例提供的高速壓片機預壓力檢測裝置，預壓力檢測時，上沖桿的上端與上預壓輪接觸，下端與片劑接觸；下沖桿的上端與片劑接觸，下端與下預壓裝置接觸；測力傳感器位于下預壓裝置中，即可測量下沖桿施加在下預壓裝置上的壓力值。另外，通過設置銷軸傳感器，整個預壓力檢測裝置的結構緊湊，檢測精度較高。

附圖說明

此處所說明的附圖用來提供對本申請的進一步理解，構成本申請的一部分，本申請的示意性實施例及其說明用于解釋本申請，并不構成對本申請的不當限定。在附圖中：

圖1為本申請實施例提供的一種高速壓片機預壓力檢測裝置的剖視圖；

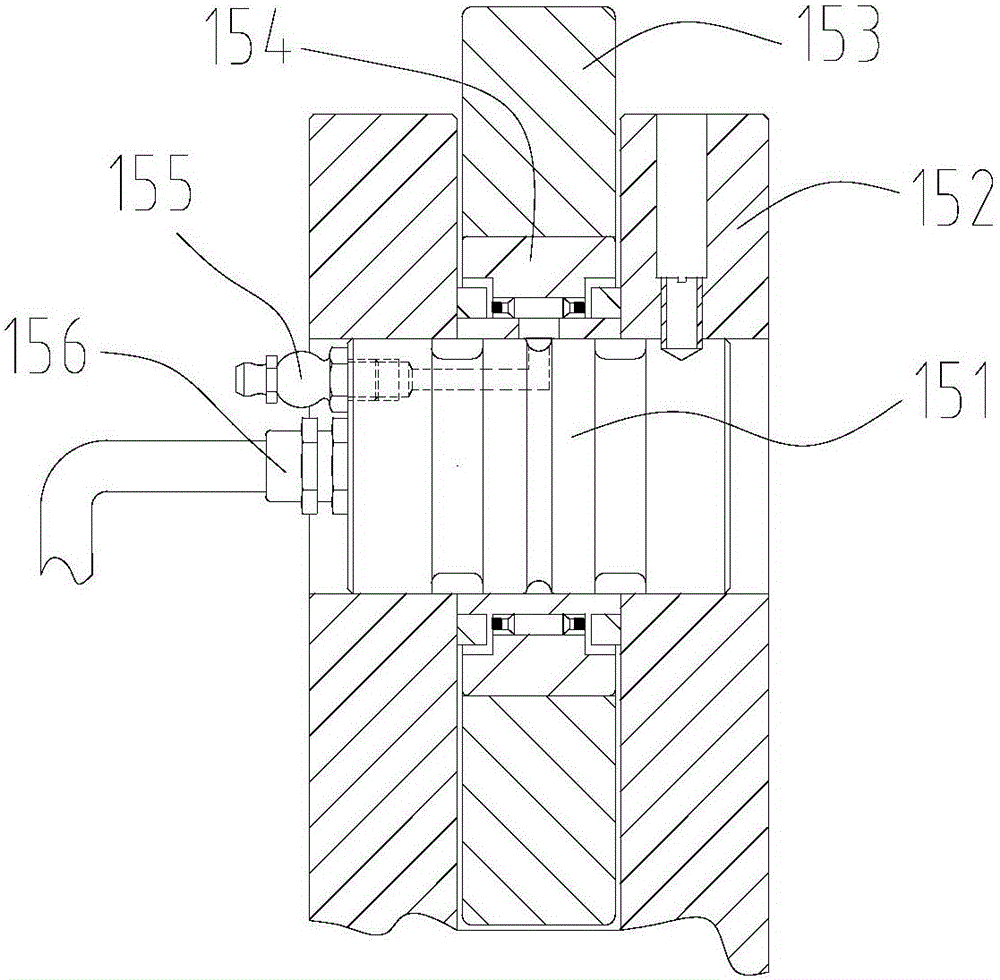

圖2為本申請實施例提供的高速壓片機預壓力檢測裝置中的下預壓裝置剖視圖；

圖3為圖2中的銷軸傳感器主視圖；

附圖標記說明：11—上預壓輪，12—上沖桿，13—片劑，14—下沖桿，15—下預壓裝置，151—銷軸傳感器，152—下預壓輪支座，153—下預壓輪，154—軸承，155—油杯，156—可插拔式插頭。

具體實施方式

為使本申請的目的、技術方案和優點更加清楚，下面將結合本申請具體實施例及相應的附圖對本申請技術方案進行清楚、完整地描述。顯然，所描述的實施例僅是本申請一部分實施例，而不是全部的實施例。基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本申請保護的范圍。

如圖1所示，本申請實施例提供一種高速壓片機預壓力檢測裝置，可以應用在高速壓片機上并用于檢測高速壓片機的預壓力。其中，高速壓片機本體包括有上預壓輪11、上沖桿12、下沖桿14和下預壓裝置15，壓片機工作過程中還存在有片劑13，所述預壓力檢測裝置還包括有測力傳感器。

預壓力檢測時，上沖桿12的上端與上預壓輪11接觸，下端與片劑13接觸，其中，該預壓力檢測過程為一個連續的過程，始于原始的物料，結束于預壓之后未成型的片劑。該實施例中提到的與上沖桿接觸的片劑，包括從物料預壓開始至預壓之后未成型的片劑。另外，上預壓輪通常是安裝在上預壓裝置中，且上預壓裝置中存在有調整結構，通過調整上預壓輪的上下位置進而調整預壓力，該實施例檢測出的預壓力進而可以為上述調整機構預壓力的調整提供參考依據。

下沖桿12的上端與片劑接觸，下端與下預壓裝置接觸，下預壓裝置通常包括有下預壓輪、下預壓輪軸下預壓輪支座，下預壓輪軸穿過下預壓輪中心的軸孔以及下預壓輪支座上的固定孔而將下預壓輪固定于下預壓輪支座上。當然，下預壓輪中心的軸孔還可以為軸承孔，即下預壓輪與下預壓輪軸之間通過一個軸承連接。測力傳感器位于下預壓裝置中，用于測量下沖桿施加在下預壓裝置上的壓力值。

在一種實施方式中，測力傳感器具體為壓力傳感器，數量為一個或者兩個，安裝在下預壓輪支座的固定孔的最下端，且上端與下預壓輪軸接觸。通過該實施方式，預壓力檢測過程中，下預壓輪軸可以將下沖桿施加在下預壓輪上的壓力通過下預壓輪軸傳遞至上述壓力傳感器上。通常下預壓輪支座上的固定孔的數量為兩個，且兩個固定孔分別位于下預壓輪軸的兩端，如果是在兩個固定孔中分別安裝一個壓力傳感器，則預壓力值可以為上述兩個壓力傳感器測量出的壓力值之和；如果是只在一個固定孔中安裝壓力傳感器，則預壓力值則可以為該壓力傳感器測量出的壓力值的兩倍。

在一種優選實施例方式中，測力傳感器具體為銷軸傳感器，見圖2以及圖3，該軸銷傳感器可以為一根承受剪力作用的空心截面圓軸，通過雙剪型電阻應變計粘貼在中心孔內凹槽中心的位置上，可以有兩種組橋測量方式，即兩個凹槽處的雙剪型電阻應變計共同組成一個惠斯通電橋，或分別組成惠斯通電橋再并聯進行測量。通過該設計，下預壓裝置包括的銷軸傳感器151、下預壓輪支座152和下預壓輪153，銷軸傳感器穿過下預壓輪中心的軸孔以及下預壓輪支座上的固定孔而將下預壓輪固定于下預壓輪支座上，當然，下預壓輪中心的軸孔還可以為軸承孔，即下預壓輪與銷軸傳感器之間通過一個軸承154連接，見圖2。這樣，預壓力檢測時，下沖桿的下端與下預壓輪直接接觸，該銷軸傳感器即可精確測量出下沖桿施加在下預壓輪上的力值，即預壓力。另外，還可以在銷軸傳感器上設置油杯155以給軸承154提供足夠的潤滑油，減少軸承的摩擦。

如前所述，預壓力檢測時，隨著上沖桿上端的片劑由原始的物料經由上下沖桿的擠壓逐漸成形，并最終成為預壓之后半成型的片劑，其預壓力可能是一個逐漸變化的過程，例如從低至高；又例如從低至高，再由高至低。該實施例中的測力傳感器可以檢測出該連續過程的力值變化，又或者是簡單地顯示出最大的力值即可。

在一種優選方式中，該實施例提供的預壓力檢測裝置還可以包括有顯示裝置，顯示裝置可以集成在高速壓片機的顯示系統中，顯示裝置實時顯示測力傳感器輸出的力值。根據該實時顯示過程，顯示裝置還可以將預壓力值的連續變化過程以曲線的形式顯示出來，便于進行預壓力分析等其他工作。

此外，通過設置顯示裝置，顯示裝置還可以與測力傳感器之間通過可插拔式插頭156連接。這樣維護和安裝銷軸傳感器時可以拔掉插頭，以免損壞銷軸傳感器的傳感器連線。

優選地，本申請實施例提供的銷軸傳感器的靈敏度可以為3±0.01mV/V。銷軸傳感器的其它一些參數可以具體如下：最大量程50kN；電源24VDC；輸出信號0～10V；重復性0.03％F·S；零點輸出±1％F·S。

采用本申請實施例提供的高速壓片機預壓力檢測裝置，預壓力檢測時，上沖桿的上端與上預壓輪接觸，下端與片劑接觸；下沖桿的上端與片劑接觸，下端與下預壓裝置接觸；測力傳感器位于下預壓裝置中，即可測量下沖桿施加在下預壓裝置上的壓力值。另外，通過設置銷軸傳感器，整個預壓力檢測裝置的結構緊湊，檢測精度高。

以上僅為本申請的實施例而已，并不用于限制本申請。對于本領域技術人員來說，本申請可以有各種更改和變化。凡在本申請的精神和原理之內所作的任何修改、等同替換、改進等，均應包含在本申請的權利要求范圍之內。
