本實用新型涉及工裝夾具，具體涉及一種適用于柱形零件的夾具。

背景技術：

一柱形零件，其結構如圖1所示，在零件10的端面以及內腔分布有各類型的沿軸向延伸的孔，各孔對位置度的要求很高，普通的卡盤裝夾無法滿足其對定位精度的要求；而一些精密夾具結構復雜，雖然定位精度高，但其裝夾效率低。

技術實現要素：

針對上述問題，本實用新型提供了一種適用于柱形零件的夾具，其能解決現有技術中的夾具無法同時滿足柱形零件對定位精度和裝夾效率要求的技術問題。

其技術方案是這樣的，其包括用于裝夾固定零件的卡爪，其特征在于：其還包括端面定位塊和外緣面定位塊，所述端面定位塊固定于機床上、并設有與零件的端面對應的基準面以及設置于基準面周向的若干定位銷，所述外緣面定位塊設有與零件的外緣面對應的基準孔以及與所述定位銷配合的定位孔或定位槽。

進一步的，所述零件的主體為圓柱形，所述卡爪設有兩個，兩個卡爪相對的端部設有與零件外緣面配合的V形卡槽。

進一步的，所述夾具還包括前支撐塊和后支撐塊，所述前支撐塊上部對應零件的前端設有前側支撐槽，所述后支撐塊上部對應零件的后端設有后側支撐槽。

進一步的，所述外緣面定位塊的基準孔上部設有彈簧壓口。

本實用新型的夾具，零件的端面和外緣面分別通過端面定位塊和外緣面定位塊定位、并通過卡爪裝夾固定，端面定位塊和外緣面定位塊通過定位銷、定位孔/定位槽配合連接，不僅實現了柱形零件的精準定位，而且裝夾簡便、效率高。

附圖說明

圖1為柱形零件的結構示意圖。

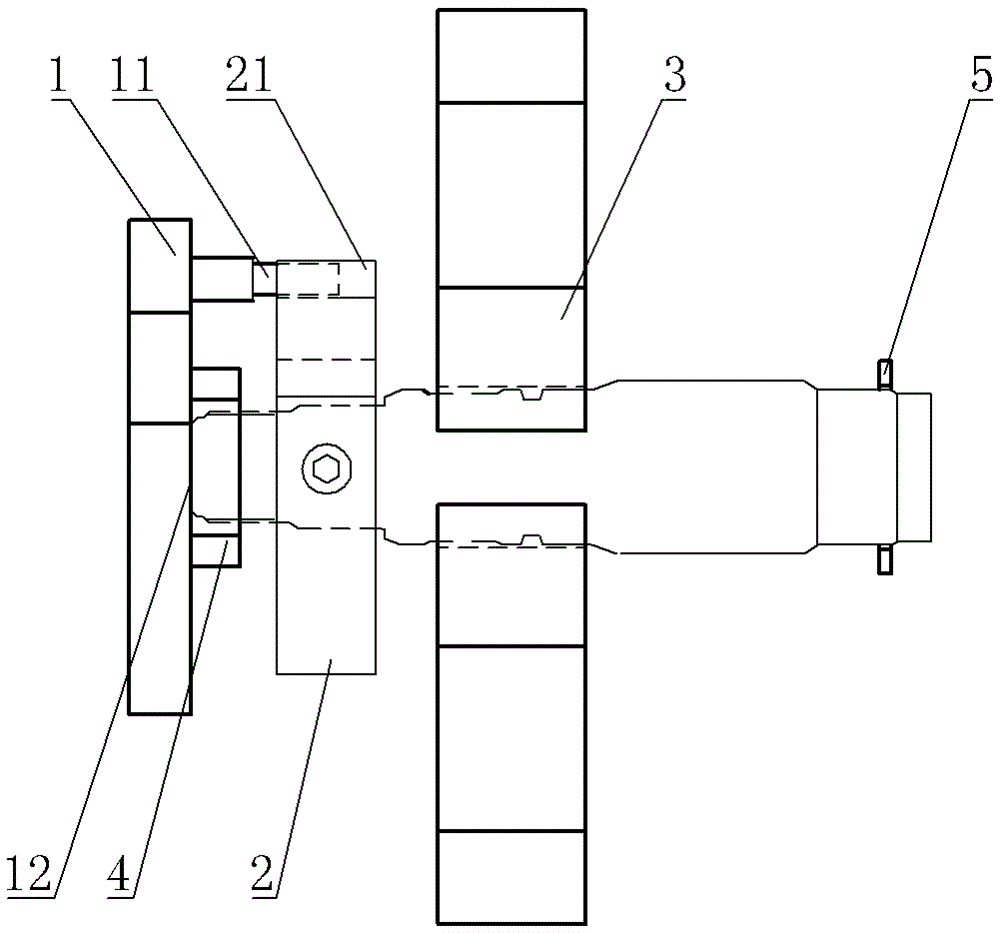

圖2為本實用新型的結構示意圖。

圖3為本實用新型的定位塊的結構示意圖。

圖4為本實用新型的后支撐塊的結構示意圖。

圖5為本實用新型的卡爪的結構示意圖。

具體實施方式

如圖1至圖5所示，其包括用于裝夾固定零件的卡爪3、端面定位塊1、外緣面定位塊2、前支撐塊4和后支撐塊5，端面定位塊1固定于機床上、并設有與零件10的端面103對應的基準面12以及設置于基準面周向的若干定位銷11，外緣面定位塊2設有與零件的外緣面104對應的基準孔22以及與定位銷配11合的定位槽21，外緣面定位塊的基準孔22上部設有彈簧壓口以夾緊零件，卡爪3設有兩個，兩個卡爪3相對的端部設有與零件外緣面配合的V形卡槽31，前支撐塊4上部對應零件的前端102設有前側支撐槽，后支撐塊5上部對應零件的后端101設有后側支撐槽51。

該夾具適用于各種柱形零件，例如圓柱形零件、方柱形零件、圓錐體零件等。
