本實用新型涉及鋼筋加工設備中的輸送設備領域，具體是指一種用于鋼筋加工過程中的輔輪裝置。

背景技術：

冷軋帶肋鋼筋是用盤條經多道冷軋減徑，一道壓肋并經消除內應力后形成的一種帶有二面或三面月牙形的鋼筋。在冷軋帶肋鋼筋的加工過程中，需要對鋼筋線材進行輸送，通過輔輪裝置引導鋼筋線材。然而，現有的輔輪裝置多為固定輔輪，在實際使用中，不便于調整輔輪位置，無法根據需要快速調整輔輪位置以使輔輪能夠引導鋼筋線材至合適的位置及高度。

技術實現要素：

本實用新型的目的在于：克服現有技術上述缺陷，提供一種用于鋼筋加工過程中的輔輪裝置。本實用新型可根據需要，快速便捷對輔輪進行調整，以使輔輪能夠引導鋼筋線材至合適的位置及高度。

本實用新型通過下述技術方案實現：

一種用于鋼筋加工過程中的輔輪裝置，包括輔輪架，所述輔輪架上設有輔輪，所述輔輪包括上輔輪和下輔輪，所述下輔輪的數量至少為兩個，所述下輔輪高度一致，所述上輔輪位于下輔輪上方，所述輔輪的輪軸穿過輪座上部和平面連接塊上部，所述輪座為L(zhǎng)型，所述輪座下方上表面和下表面均設有上下調節螺母，通過上下調節螺母將輪座卡固于上下調節螺栓上，所述平面連接塊下部設有左右調節螺栓，所述左右調節螺栓穿過輪座和平面連接塊，所述左右調節螺栓的兩端分別通過左右調節螺母固定于輪座和平面連接塊上，所述左右調節螺栓位于輪座以及平面連接塊的部分上套有彈簧墊圈。

在本實用新型中，各個輔輪以各自輪軸為中心軸進行旋轉，各個輔輪分別與輪軸、輪座、平面連接塊一一對應。輔輪包括上輔輪和下輔輪，下輔輪的數量至少為兩個，鋼筋線材放置于下輔輪上，由于下輔輪高度一致，因而鋼筋線材沿下輔輪頂端連線運動。當鋼筋線材的位置及高度需要調節時，可通過兩者方式調節輔輪位置及高度。通過調節上下調節螺母，使輪座在上下調節螺栓上滑動，輪座帶動輔輪在上下方向上運動，實現對輔輪的上下調節。通過調節左右調節螺母，使輪座和平面連接塊間距編號，實現對輔輪的左右調節。本實用新型可根據需要，快速便捷對輔輪進行調整，以使輔輪能夠引導鋼筋線材至合適的位置及高度。

作為一種優選的方式，所述下輔輪的數量為兩個，所述上輔輪的中心位于下輔輪連線中點的正上方。

作為一種優選的方式，所述左右調節螺母和上下調節螺母下墊有平墊圈。通過左右調節螺母和上下調節螺母下墊有平墊圈，可保障左右調節螺母和上下調節螺母各自的連接，使輔輪不發生錯動，保證結構的穩定性。

作為一種優選的方式，所述輪軸與平面連接塊連接處設有軸承臺階，所述平面連接塊與輪座連接處為滾輪，所述滾輪內設有軸承室，所述軸承室內裝有深溝球軸承，所述軸承室室內邊緣設有孔用擋圈鎖緊，所述軸承室室外設有軸用擋圈鎖緊于軸承臺階內。通過此種設置，可將滾輪卡接于輪軸上，滾輪的存在可方便輔輪的運轉，減少阻力，方便輔輪的運轉。

本實用新型與現有技術相比，具有以下優點及有益效果：

（1）本實用新型可根據需要，快速便捷對輔輪進行調整，以使輔輪能夠引導鋼筋線材至合適的位置及高度；

（2）本實用新型通過左右調節螺母和上下調節螺母下墊有平墊圈，可保障左右調節螺母和上下調節螺母各自的連接，使輔輪不發生錯動，保證結構的穩定性；

（3）本實用新型通過輪軸與平面連接塊連接處設有軸承臺階，平面連接塊與輪座連接處為滾輪，滾輪內設有軸承室，軸承室內裝有深溝球軸承，軸承室室內邊緣設有孔用擋圈鎖緊，軸承室室外設有軸用擋圈鎖緊于軸承臺階內，可將滾輪卡接于輪軸上，滾輪的存在可方便輔輪的運轉，減少阻力，方便輔輪的運轉。

附圖說明

圖1為本實用新型的結構示意圖。

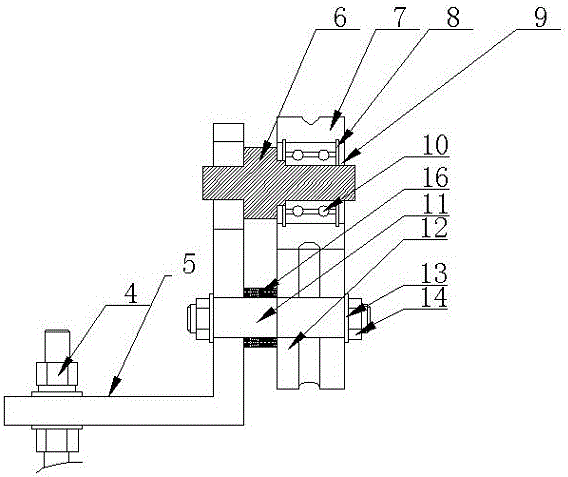

圖2為輪軸的安裝示意圖。

其中：1—上輔輪，2—輔輪架，3—鋼筋線材，4—上下調節螺母，5—輪座，6—輪軸，7—滾輪，8—孔用擋圈，9—軸用擋圈，10—深溝球軸承，11—左右調節螺栓，12—平面連接塊，13—平墊圈，14—左右調節螺母，15—下輔輪，16—彈簧墊圈。

具體實施方式

下面結合附圖進行進一步地詳細說明，但本實用新型的實施方式不限于此：

實施例1：

參見圖1和圖2，一種用于鋼筋加工過程中的輔輪裝置，包括輔輪架2，所述輔輪架2上設有輔輪，所述輔輪包括上輔輪1和下輔輪15，所述下輔輪15的數量至少為兩個，所述下輔輪15高度一致，所述上輔輪1位于下輔輪15上方，所述輔輪的輪軸6穿過輪座5上部和平面連接塊12上部，所述輪座5為L(zhǎng)型，所述輪座5下方上表面和下表面均設有上下調節螺母4，通過上下調節螺母4將輪座5卡固于上下調節螺栓上，所述平面連接塊12下部設有左右調節螺栓11，所述左右調節螺栓11穿過輪座5和平面連接塊12，所述左右調節螺栓11的兩端分別通過左右調節螺母14固定于輪座5和平面連接塊12上，所述左右調節螺栓11位于輪座5以及平面連接塊12的部分上套有彈簧墊圈16。

在本實用新型中，各個輔輪以各自輪軸6為中心軸進行旋轉，各個輔輪分別與輪軸6、輪座5、平面連接塊12一一對應。輔輪包括上輔輪1和下輔輪15，下輔輪15的數量至少為兩個，鋼筋線材3放置于下輔輪15上，由于下輔輪15高度一致，因而鋼筋線材3沿下輔輪15頂端連線運動。當鋼筋線材3的位置及高度需要調節時，可通過兩者方式調節輔輪位置及高度。通過調節上下調節螺母4，使輪座5在上下調節螺栓上滑動，輪座5帶動輔輪在上下方向上運動，實現對輔輪的上下調節。通過調節左右調節螺母14，使輪座5和平面連接塊12間距編號，實現對輔輪的左右調節。本實用新型可根據需要，快速便捷對輔輪進行調整，以使輔輪能夠引導鋼筋線材3至合適的位置及高度。

作為一種優選的方式，所述下輔輪15的數量為兩個，所述上輔輪1的中心位于下輔輪15連線中點的正上方。

作為一種優選的方式，所述左右調節螺母14和上下調節螺母4下墊有平墊圈13。通過左右調節螺母14和上下調節螺母4下墊有平墊圈13，可保障左右調節螺母14和上下調節螺母4各自的連接，使輔輪不發生錯動，保證結構的穩定性。

作為一種優選的方式，所述輪軸6與平面連接塊12連接處設有軸承臺階，所述平面連接塊12與輪座5連接處為滾輪7，所述滾輪7內設有軸承室，所述軸承室內裝有深溝球軸承10，所述軸承室室內邊緣設有孔用擋圈8鎖緊，所述軸承室室外設有軸用擋圈9鎖緊于軸承臺階內。通過此種設置，可將滾輪7卡接于輪軸6上，滾輪7的存在可方便輔輪的運轉，減少阻力，方便輔輪的運轉。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化，均落入本實用新型的保護范圍。
