本實用新型涉及鋼管拉伸領域，特別涉及一種安全的軋機上料裝置。

背景技術：

軋機是實現金屬軋制過程的設備，在機械制造領域，在使用帶鋼連續輥壓成型零件的過程中，需要使用帶鋼卷料，即將鋼廠提供的有一定寬度和長度的盤存圓盤狀的鋼帶卷料，在輥壓過程中不斷的把鋼帶卷料送到輥壓輪。目前，在傳統的對鋼筋或鋼管進行軋制的過程中通常采用人工上料，首先將需要軋制的帶鋼或鋼管一端放置在軋機的入口附近，再由操作人員搬抬并置入軌機的入口進行軋制。這種上料方式不僅費時上料十分麻煩，費力效率低，勞動強度大，并且帶鋼的一端斜置在軌機入口，極容易滾落或滑落，作業環境及其惡劣，容易造成作業人員人身意外傷害。因此需要一種安全的軋機上料裝置，把鋼帶卷料送到軋機入口處。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供一種安全的軋機上料裝置，其旨在解決現有技術中鋼帶卷料輥壓過程中，作業人員上料困難，工作環境惡劣，安全系數差的問題。

為實現上述目的，本實用新型提出了一種安全的軋機上料裝置，包括底座、旋轉支撐軸、懸臂軸、支架、旋轉手柄、絲杠、底座加強筋、軸承、手柄支座和懸臂軸加強筋，所述底座包括支座和支撐桿，所述支座上設有固定螺栓，所述支撐桿固定在支座上，所述支座上設有若干個底座加強筋，所述底座加強筋和支撐桿相連接，所述支撐桿內設有軸承，所述軸承與所述旋轉支撐軸相配合， 所述旋轉支撐軸安裝在支撐桿上，所述旋轉支撐軸上設有懸臂軸，所述懸臂軸上設有若干個懸臂軸加強筋，所述懸臂軸兩端設有支架，所述旋轉支撐軸上方連接有絲杠，所述絲杠與手柄支座固定連接，所述手柄支座上安裝有兩個旋轉手柄。

作為優選，所述支座上設有底座加強筋，所述底座加強筋的數目為4個，所述底座加強筋縱向截面形狀為直角三角形，所述底座加強筋與支撐桿的連接處設有第一圓弧過渡。

作為優選，所述懸臂軸上設有若干個懸臂軸加強筋，所述懸臂軸加強筋的數目為2個，對稱分布在懸臂軸下方，所述臂軸加強筋縱向截面形狀為直角三角形，所述臂軸加強筋與懸臂軸的連接處設有第二圓弧過渡。

作為優選，所述支架的橫截面形狀為圓形，所述支架的頂端設有定位槽，所述支架的上方開設有帶鋼固定槽。

作為優選，所述旋轉支撐軸的頂端設有橡膠保護套。

作為優選，所述旋轉手柄的截面形狀為圓形，所述旋轉手柄的兩端設有兩個安全球。

本實用新型的有益效果：與現有技術相比，本實用新型提供的一種安全的軋機上料裝置，通過把鋼帶卷料放置到懸臂軸上的支架上，然后通過旋轉手柄轉動絲杠帶動旋轉支撐軸旋轉，旋轉支撐軸軸上的懸臂軸相應的轉動，當支架上的鋼帶卷料旋轉到軋機的入口處時，停止轉動旋轉手柄，此時鋼帶卷料到達軋機入口處。支架上設有定位槽，用于穩定上料裝置，支架上的帶鋼固定槽可以防止鋼帶卷料在支架上發生滑落。從而保證作業人員的工作環境，避免鋼帶卷料滑落對作業人員的傷害。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種安全的軋機上料裝置的結構主視圖；

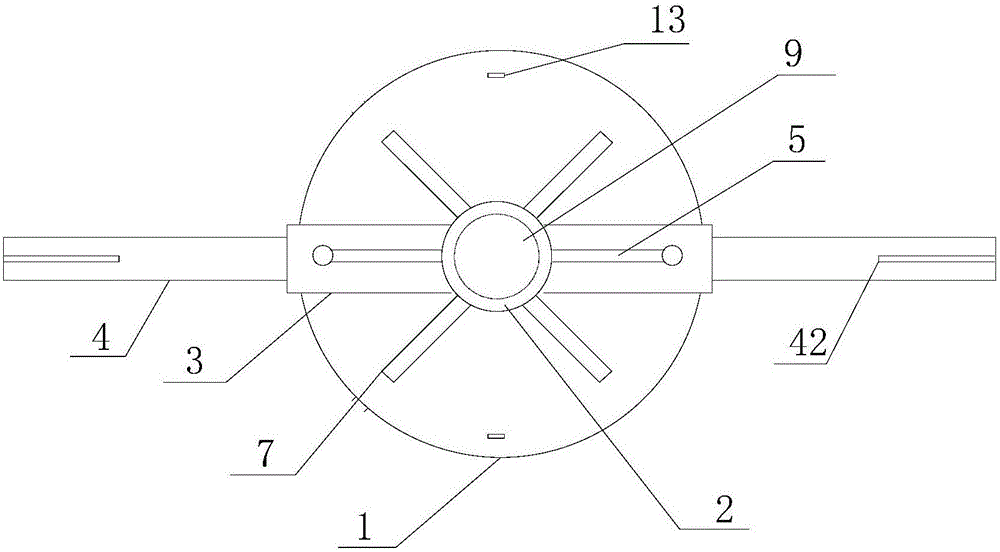

圖2是本實用新型一種安全的軋機上料裝置的結構俯視圖。

【具體實施方式】

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖及實施例，對本實用新型進行進一步詳細說明。但是應該理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

參閱圖1和圖2，本實用新型實施例提供一種安全的軋機上料裝置，包括底座1、旋轉支撐軸2、懸臂軸3、支架4、旋轉手柄5、絲杠6、底座加強筋7、軸承8、手柄支座9和懸臂軸加強筋10，所述底座1包括支座11和支撐桿12，所述支座11上設有固定螺栓13，所述支撐桿12固定在支座11上，所述支座11上設有若干個底座加強筋7，所述底座加強筋7和支撐桿12相連接，所述支撐桿12內設有軸承8，所述軸承8與所述旋轉支撐軸2相配合，所述旋轉支撐軸2安裝在支撐桿12上，所述旋轉支撐軸2上設有懸臂軸3，所述懸臂軸3上設有若干個懸臂軸加強筋10，所述懸臂軸3兩端設有支架4，所述旋轉支撐軸2上方連接有絲杠6，所述絲杠6與手柄支座9固定連接，所述手柄支座9上安裝有兩個旋轉手柄5。所述支座11上設有底座加強筋7，所述底座加強筋7的數目為4個，所述底座加強筋7縱向截面形狀為直角三角形，所述底座加強筋7與支撐桿12的連接處設有第一圓弧過渡71。所述懸臂軸3上設有若干個懸臂軸加強筋10，所述懸臂軸加強筋10的數目為2個，對稱分布在懸臂軸3下方，所述臂軸加強筋10縱向截面形狀為直角三角形，所述臂軸加強筋10與懸臂軸3的連接處設有第二圓弧過渡101。所述支架4的橫截面形狀為圓形，所述支架4 的頂端設有定位槽41，所述支架4的上方開設有帶鋼固定槽42。所述旋轉支撐軸2的頂端設有橡膠保護套21。所述旋轉手柄5的截面形狀為圓形，所述旋轉手柄5的兩端設有兩個安全球51。

本實用新型工作過程：

本實用新型工作過程中，通過把鋼帶卷料放置到懸臂軸3上的支架4上，然后通過旋轉手柄5轉動絲杠6帶動旋轉支撐軸2旋轉，旋轉支撐軸2軸上的懸臂軸3相應的轉動，當支架4上的鋼帶卷料旋轉到軋機的入口處時，停止轉動旋轉手柄5，此時鋼帶卷料到達軋機入口處。支架4上設有定位槽41，用于穩定上料裝置，支架上的帶鋼固定槽42可以防止鋼帶卷料在支架上發生滑落。從而保證作業人員的工作環境，避免鋼帶卷料滑落對作業人員的傷害。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
