本實用新型涉及網架板制作機械技術領域，尤其涉及一種建筑網架板自動射釘焊接裝置。

背景技術：

CL建筑體系技術是集建筑保溫功能與墻體圍護功能于一體，不需要另行采取保溫措施即可滿足現行建筑節能標準，實現保溫與墻體同壽命且滿足消防防火要求的新型建筑節能技術。CL建筑體系能夠有效提高建筑節能效果，但是現有技術中的CL網架板的生產方式比較粗放，手工工序多，生產效率比較低，人工成本比較高，故迫切的需要一種能夠配合新的工藝，提高生產效率，降低人工成本的新的自動生產設備來解決上述技術問題。

技術實現要素：

本實用新型所解決的技術問題在于提供一種用于CL建筑體系網架板生產的建筑網架板自動射釘焊接裝置，該裝置能夠使CL建筑體系網架板的生產效率大幅度提高、人工作業強度和生產成本大幅度降低，有利于新型建筑保溫結構一體化的推廣。

為實現上述目的，本實用新型采用如下技術方案：

一種建筑網架板自動射釘焊接裝置，其特征在于：包括兩側的立柱支架、安裝在立柱支架之間的射釘滑板架和電阻焊槍滑板架，射釘滑板架和電阻焊槍滑板架上下疊加分布，立柱支架上設有控制射釘滑板架和電阻焊槍滑板架上、下移動的齒條升降裝置，所述射釘滑板架上設有若干推進射釘器，推進射釘器與射釘滑板架之間采用同步帶式移動裝置連接；所述電阻焊槍滑板架上設有若干電阻焊槍，電阻焊槍與電阻焊槍滑板架之間采用同步帶式移動裝置連接。

作為本技術方案的進一步改進，所述齒條升降裝置包括立柱滑板架、齒條和升降伺服電機，所述立柱滑板架套設在立柱支架外部并分別與射釘滑板架和電阻焊槍滑板架的一端連接，所述齒條安裝在立柱支架側面，升降伺服電機安裝在立柱滑板架上，升降伺服電機通過齒輪傳動裝置與齒條連接。

作為本技術方案的進一步改進，所述同步帶式移動裝置包括移動滑板、同步帶、同步帶輪座和同步帶伺服電機；移動滑板分別與推進射釘器和電阻焊槍連接。

本實用新型所述的建筑網架板自動射釘焊接裝置，利用立柱支架、射釘滑板架和電阻焊槍滑板架構建成桁架結構，齒條升降裝置可以控制射釘滑板架上的推進射釘器和電阻焊槍滑板架上的電阻焊槍上、下移動，所述同步帶式移動裝置可以控制推進射釘器和電阻焊槍左、右移動，通過對伺服電機驅動控制，可以對推進射釘器和電阻焊槍的位置進行微調，通過電控系統的控制自動完成建筑網架板的射釘穿絲和焊接工作。

附圖說明

圖1為本實用新型所述建筑網架板自動射釘焊接裝置的結構示意圖。

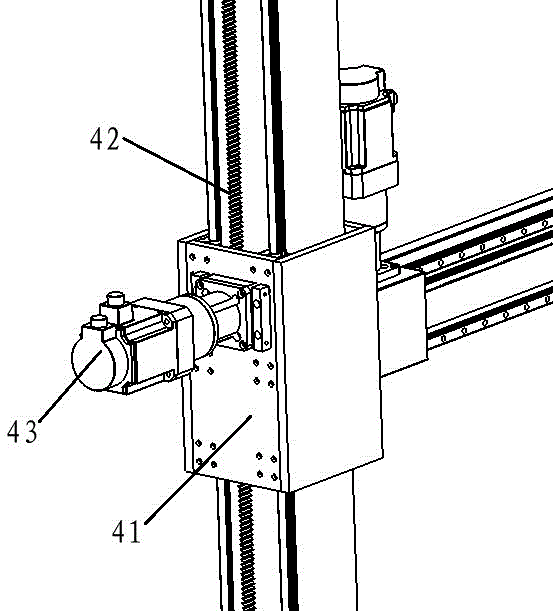

圖2為本實用新型的齒條升降裝置結構示意圖。

圖3為本實用新型的同步帶式移動裝置結構示意圖。

圖中部件名稱與附圖標記的對應關系為：

1立柱支架；2射釘滑板架；3電阻焊槍滑板架；4齒條升降裝置；5推進射釘器；6同步帶式移動裝置；7電阻焊槍；41立柱滑板架；42齒條；43升降伺服電機；61移動滑板；62同步帶；63同步帶輪座；64同步帶伺服電機。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

請參考圖1至圖3所示，本實用新型提供了一種建筑網架板自動射釘焊接裝置，包括兩側的立柱支架1、安裝在立柱支架之間的射釘滑板架2和電阻焊槍滑板架3，射釘滑板架和電阻焊槍滑板架上下疊加分布，立柱支架上設有控制射釘滑板架和電阻焊槍滑板架上、下移動的齒條升降裝置4，所述射釘滑板架上設有若干推進射釘器5，推進射釘器與射釘滑板架之間采用同步帶式移動裝置6連接；所述電阻焊槍滑板架上設有若干電阻焊槍7，電阻焊槍與電阻焊槍滑板架之間采用同步帶式移動裝置連接。所述齒條升降裝置包括立柱滑板架41、齒條42和升降伺服電機43，所述立柱滑板架套設在立柱支架外部并分別與射釘滑板架和電阻焊槍滑板架的一端連接，所述齒條安裝在立柱支架側面，升降伺服電機安裝在立柱滑板架上，升降伺服電機通過齒輪傳動裝置與齒條連接。所述同步帶式移動裝置包括移動滑板61、同步帶62、同步帶輪座63和同步帶伺服電機64；移動滑板分別與推進射釘器和電阻焊槍連接。

本實用新型的立柱支架采用高強度鋼制作，射釘滑板架2和電阻焊槍滑板架3采用高強度鋁型材制作，運行時，射釘滑板架2和電阻焊槍滑板架3隨著升降伺服電機43的驅動在立柱支架上進行垂直方向運動，調整推進射釘器5和電阻焊槍7的高度，高度位置確定后保持不變，啟動同步帶式移動裝置6，利用同步帶伺服電機64驅動同步帶62帶動移動滑板61移動，調整推進射釘器5和電阻焊槍7的水平方向位置，通過電控系統的控制，啟動推進射釘器5完成射釘穿絲動作，射釘穿絲完成后，電阻焊槍7與射釘釘頭接觸焊接。射釘、穿絲、焊接全自動完成，生產效率大幅度提高。

以上所述，僅是本實用新型的最佳實施例而已，并非對本實用新型作任何形式上的限制，任何熟悉本領域的技術人員，在不脫離本實用新型技術方案范圍情況下，利用上述揭示的方法內容對本實用新型技術方案做出許多可能的變動和修飾，均屬于權利要求書保護的范圍。
