本實用新型涉及一種模具，是專用于旋轉補償器壓制的模具。

背景技術：

旋轉補償器主要應用于1、供熱管道中，用于補償管道的熱伸長，減小供熱管道的應力和作用在閥門或者支架結構上的作用力；2、架空管道中，結構簡單，安裝方便，無需維修，避免了套筒式補償器易泄漏，需停產維修等弊端；3、蒸汽運輸方面，可以明顯減少補償器使用個數，降低工程成本，縮短工程時間；4、石油運輸，操作簡單、降低成本、補償效果好。現有的旋轉補償器大多內套管大多是由兩段焊接而成，因為長期使用，焊接部位與其他部位強度不同，容易出現故障；焊接工序繁瑣，而且焊接會由于技術人員的技術經驗不同而造成不同的焊接效果，人為因素影響大。

技術實現要素：

為了克服上述缺點，本實用新型提供一種旋轉補償器專用壓制模具，包括模具和兩個正方形耳板和兩個長方形耳板；所述模具是環狀的；所述模具的橫截面的外輪廓是長方形的，內輪廓是弧形的；兩個所述正方形耳板分別安裝在所述模具一條直徑的兩端；兩個所述長方形耳板分別安裝在兩個所述正方形耳板上。

更進一步的，每一個所述長方形耳板遠離所述正方形耳板的一端設置有定位孔。

更進一步的，還包括底座和沖壓裝置；所述底座設置有定位裝置，所述定位裝置包括定位圈和若干個彈簧；所述彈簧均勻固定在所述定位圈的外圍，每一個所述彈簧都與所述定位圈連接；每一個所述彈簧的頂端設置有橡膠塊；所述沖壓裝置安裝所述底座的正上方。

本實用新型提供的旋轉補償器專用壓制模具，是專用于旋轉補償器內套管的壓制，一次成型，提高生產效率，節省成本；機械成型，產品更加標準化；設置有定位裝置，可以保證需要加工的鋼板位置固定，防止在沖壓是鋼板出現位移，造成殘次品；固定裝置上設置有彈簧，每一個彈簧上設置有橡膠塊，可以加強固定效果，同時還不損傷需要加工的鋼板；包括長方形耳板和正方形耳板，可以增加強度，防止沖壓過沖中壓力過大，造成耳板脫落；長方形耳板上設置有定位孔，方便連接。

附圖說明

圖1是本實用新型提供的壓制模具的剖視圖。

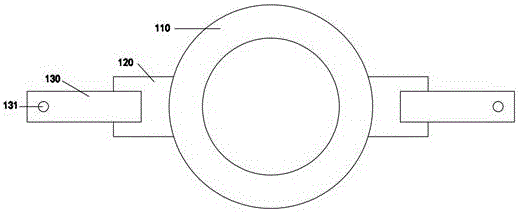

圖2是本實用新型提供的壓制模具的俯視圖。

圖3是本實用新型提供的壓制模具的底座的俯視圖。

具體實施方式

以下結合附圖和具體實施方式對本實用新型做進一步詳細說明。

實施例一

如圖1、圖2和圖3所示，本實用新型提供的旋轉補償器專用壓制模具，包括模具110和兩個正方形耳板120和兩個長方形耳板130；所述模具110是環狀的；所述模具110的橫截面的外輪廓是長方形的，內輪廓是上部是弧形的，下部是長方形的；兩個所述正方形耳板120分別安裝在所述模具110一條直徑的兩端；兩個所述長方形耳板130分別安裝在兩個所述正方形耳板120上。

具體的，每一個所述長方形耳板130遠離所述正方形耳板120的一端設置有定位孔131。

實施例二

在實施例一的基礎上進一步改進，還包括底座200和沖壓裝置300；所述底座設置有定位裝置，所述定位裝置包括定位圈210和若干個彈簧220；所述彈簧220均勻固定在所述定位圈230的外圍，每一個所述彈簧220都與所述定位圈210連接；每一個所述彈簧220的頂端設置有橡膠塊230；所述沖壓裝置300安裝所述底座的正上方。

在使用時，將所述模具110通過所述定位孔131固定到所述沖壓裝置330上，然后將需要成型的鋼板固定在所述底座200上，所述定位圈210、所述彈簧220和所述橡膠塊230在鋼板的中間，利用所述彈簧220的彈性，所述橡膠塊230頂住鋼板，保證其不會滑動。在沖壓過程中，因為所述彈簧220的彈性，所述定位圈210和需要沖壓成型的鋼板不會出現損壞，保證了產品的質量。

以上僅為本實用新型較佳的實施例，故不能依此限定本實用新型實施的范圍，即依本實用新型說明書內容所作的等效變化與裝飾，皆應屬于本實用新型覆蓋的范圍內。
