本實用新型涉及模具領域，尤其是一種用于加工汽車換擋撥叉的沖壓翻邊模具。

背景技術：

汽車換擋撥叉需要利用模具進行翻邊處理，傳統的翻邊工藝都只適用于薄板或低碳鋼板，但汽車換擋撥叉一般是采用45號中碳鋼，而45號中碳鋼的塑性差、強度高，若使用常規模具進行翻邊處理容易使產品開裂，無法滿足此產品的翻邊要求。本公司對汽車換擋撥叉的加工工藝進行改進后，現在利用中頻爐對加工件進行局部加熱后再進行沖壓翻邊處理，因此需要一種能滿足汽車換擋撥叉翻邊工藝要求的沖壓翻邊模具。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種用于加工汽車換擋撥叉的沖壓翻邊模具，能夠?qū)?5號中碳鋼為材質的加工件進行翻邊處理，不會使加工件開裂。

為解決上述技術問題本實用新型所采用的技術方案是：用于加工汽車換擋撥叉的沖壓翻邊模具，包括相對安裝的上模板和下模板，通過導柱和導套可做相對升降，固定板固定在下模板上，凸模向上豎直設置并與固定板相固定，卸料板與固定板可升降連接，凸模穿過卸料板，凸模的頭部為“凸”形；凹模中間固定帶有通孔的凹模鑲件，凹模鑲件中間設置活動打塊，活動打塊可上下活動，活動打塊為空心結構且上端設有臺階；模柄中活動設置打桿，打桿的下端設有凸臺并與活動打塊貼靠。

進一步的是：所述下模板與固定板之間設有下墊板，下模板、下墊板與固定板通過銷釘依次連接，銷釘?shù)纳隙伺c卸料板活動連接，且銷釘位于卸料板和固定板之間的部分套有彈簧。

進一步的是：所述上模板與凹模之間設有上墊板，上墊板中間設有與活動打塊相配合的通孔。

進一步的是：所述凹模鑲件由耐高溫、高硬度的材料制成。

進一步的是：所述凹模鑲件的材質為Cr12MoV合金鋼。

進一步的是：所述凹模鑲件的通孔孔口作拋光處理。

進一步的是：所述卸料板上設有用于放置沖壓件的卸料槽。

進一步的是：所述活動打塊的內徑大于凸模的直徑。

本實用新型的有益效果是：隨著凹模部分下降，活動打塊為空心結構，凸模將經過局部加熱的撥叉上的孔向上頂出，活動打塊壓住孔的外圈部分，凸模將孔的內圈部分向上頂出一次性形成翻邊，不會使45號中碳鋼材質的胚件產生開裂，能夠滿足對撥叉的大批量生產要求，同時因翻邊一次成型不需要進行二次車加工，能大大提高撥叉的機械性能，提高生產效率，降低生產成本。

附圖說明

圖1為本實用新型的正面剖視圖；

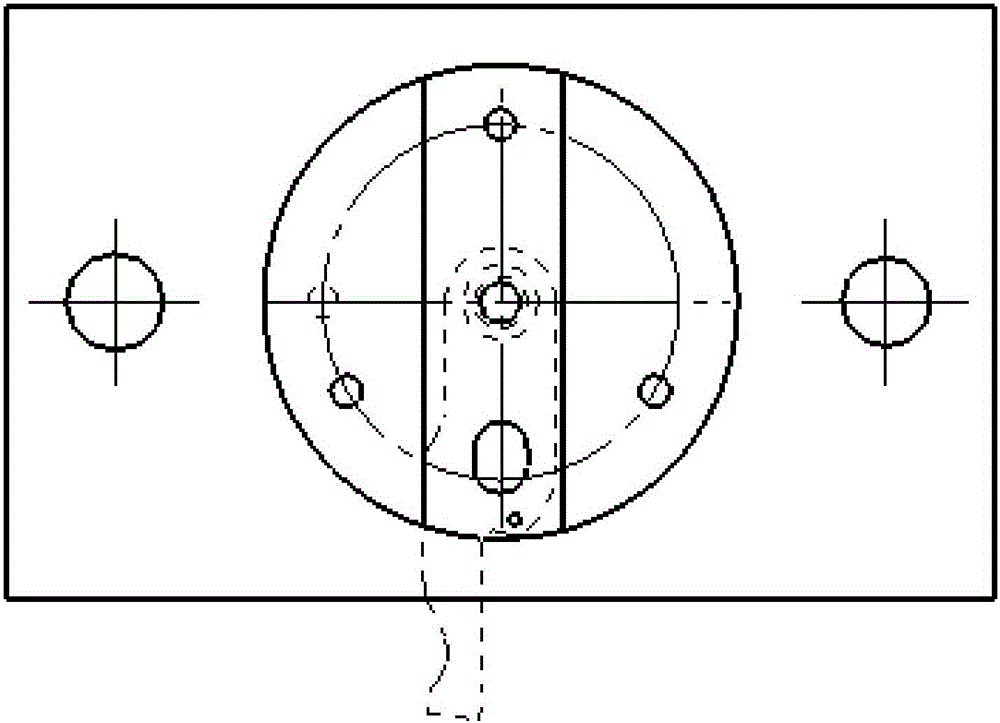

圖2為下模部分的俯視圖；

圖3為翻邊后的汽車換擋撥叉俯視圖；

圖4為翻邊后的汽車換擋撥叉?zhèn)纫晥D；

圖中標記為：1-下模板、11-下墊板、12-固定板、2-上模板、21-上墊板、22-模柄、3-凸模、4-凹模、41-凹模鑲件、5-卸料板、6-活動打塊、7-打桿。

具體實施方式

為了便于理解本實用新型，下面結合附圖對本實用新型進行進一步的說明。

如圖1所示，本實用新型用于加工汽車換擋撥叉的沖壓翻邊模具，包括相對安裝的上模板2和下模板1，通過導柱和導套可做相對升降，固定板12固定在下模板1上，凸模3向上豎直設置并與固定板12相固定，卸料板5與固定板12可升降連接，凸模3穿過卸料板5，凸模3的頭部為“凸”形，凸模3小端的直徑等于撥叉胚件加工孔的直徑，用于穿過加工孔來固定撥叉胚件；凹模4中間固定帶有通孔的凹模鑲件41，凹模鑲件41中間設置活動打塊6，活動打塊6可上下活動，活動打塊6為空心結構且上端設有臺階，臺階作用在于對活動打塊6的升降高度進行限位，向下不超過凹模鑲件41的頂部，向上不超過模柄22的底部；模柄22中活動設置打桿7，打桿7的下端設有凸臺并與活動打塊6貼靠，凸臺為打桿7提供較大重力，使打桿7在沖壓完成后受自身重力影響對活動打塊6施加壓力，將撥叉胚件頂出。

如圖1所示，活動打塊6的內徑大于凸模3的直徑，此直徑為凸模3大端的直徑，活動打塊6內徑和凸模3直徑的差值等于撥叉胚件沖壓后翻邊的高度。

如圖1所示，下模板1與固定板12之間設有下墊板11，下墊板11能承受沖壓過程中凸模3傳遞的壓力，提高下模部分的強度，防止下模部分損壞；下模板1、下墊板11與固定板12通過銷釘依次連接，銷釘?shù)纳隙伺c卸料板5活動連接，卸料板5可在銷釘?shù)南尬蛔饔孟律舷滤担讳N釘位于卸料板5和固定板12之間的部分套有彈簧，彈簧在沖壓完成后為卸料板5提供向上的彈力，使卸料板5自動復位，并且能緩沖上模部分傳遞的壓力，降低模具損壞的可能性。

如圖1所示，上模板2與凹模4之間設有上墊板21，上墊板21能承受沖壓過程中凹模4傳遞的壓力，提高上模部分的強度，防止上模部分損壞；上墊板21中間設有與活動打塊6相配合的通孔。

因在沖壓過程中需要對撥叉胚件進行加熱，模具本身也會受到加熱影響，為了保證模具的壽命，凹模鑲件41需選用耐高溫、高硬度的材料制成，本實用新型中凹模鑲件41的材質選用Cr12MoV合金鋼，Cr12MoV合金鋼有較好的耐磨性、淬透性、淬硬性、強韌性、熱穩定性、抗壓強度,綜臺性能優良并具有廣泛的適應性。

同時又因在反復的沖壓過程中活動打塊6不停上下升降與凹模鑲件41進行摩擦，且完成沖壓后胚件被頂入凹模鑲件41的通孔內，凹模鑲件41的孔口也與胚件產生摩擦，為了提高模具壽命并保證胚件的順利成型，凹模鑲件41的通孔孔口作拋光處理，達到Ra0.2。

如圖1所示，卸料板5上設有用于放置沖壓件的卸料槽，卸料槽的形狀與撥叉胚件的外輪廓相匹配，對撥叉胚件起到固定限位的作用。

在使用上述用于加工汽車換擋撥叉的沖壓翻邊模具進行翻邊成型時，先將本模具放置在125T沖壓設備下方，然后將撥叉胚件放入卸料槽中，讓凸模3的頂部卡入撥叉胚件的加工孔中，再將用于加熱的中頻爐安置在沖壓設備旁邊，調試好中頻爐的感應電流與時間，控制加熱溫度到650～800℃，調節中頻爐感應圈的感應范圍以控制加熱區域在撥叉胚件加工孔的周圍，然后啟動沖壓設備對模具施壓開始沖壓翻邊工作；上模部分受壓下降，凹模4壓緊卸料板5使卸料板5下降到最低位置，凸模3與撥叉胚件冒出并頂入凹模鑲件41的通孔中，帶動活動打塊6向上運動，當活動打塊6運動到最高點被頂死，凸模3繼續將撥叉胚件上頂，撥叉胚件的加工孔周邊部分則被凸模3的大端部分頂出翻邊，沖壓完成，沖壓設備上升，上模部分在導套和導桿的作用下復位，同時卸料板5不再受壓并在彈簧的彈力作用下復位到原來位置，打桿7受重力影響下降，并壓緊活動打塊6使之下降，活動打塊6將沖壓翻邊后的撥叉胚件頂出即可得到如圖3和圖4所示的汽車換擋撥叉。使用本模具進行翻邊成型后，班產量從500件/班提高到800件/班，提高了生產效率，滿足大批量生產的要求，并且由于減少了加工步驟，大大降低了生產成本。
