本實用新型涉及鋼格板壓焊技術領域,尤其是一種梳形夾具。
背景技術:
隨著經濟的發展,格柵板或鋼格板的應用越來越普及,傳統采用壓焊機進行壓焊的方法制作鋼格板,首先采用步進裝置上下夾緊鋼格板,推動夾具至步進距離,再松開夾具返回至起點。
這種往復夾送方式容易導致縱條不能完全夾緊,縱條間距偏差超標和縱條傾斜等問題,使制造出的鋼格板產品易出現質量問題,造成廢次品,致使生產成本增加。
技術實現要素:
本實用新型需要解決的技術問題是提供一種能夠將鋼格板的縱條夾緊,并保持縱條合適的間距和使縱條不傾斜的梳形夾具。
為解決上述技術問題,本實用新型所采用的技術方案是:
一種梳形夾具,包括梳形固定夾和用于固定梳形固定夾的固定夾聯桿,其特征在于:還包括梳形活動夾、用于固定梳形活動夾的活動夾聯桿和用于伸縮移動梳形活動夾的伸縮裝置。
本實用新型技術方案的進一步改進在于:所述伸縮裝置采用設置于梳形活動夾一側的液壓缸或者氣缸。
本實用新型技術方案的進一步改進在于:還包括用于在梳形活動夾與梳形固定夾相靠近時保持梳形活動夾具有均衡壓力的彈性部件。
本實用新型技術方案的進一步改進在于:所述彈性部件為彈性橡膠或者彈性金屬。
本實用新型技術方案的進一步改進在于:所述梳形固定夾和梳形活動夾上分別設有用于調節各梳形齒間距的調節裝置。
本實用新型技術方案的進一步改進在于:還包括上下布置的壓緊裝置。
本實用新型技術方案的進一步改進在于:所述壓緊裝置相對的上下面上分別設有用于卡接鋼格板的相對的凹槽。
本實用新型技術方案的進一步改進在于:還包括用于傳遞伸縮裝置作用于梳形活動夾上的力的傳動裝置。
本實用新型技術方案的進一步改進在于:所述傳動裝置的傳動方式采用杠桿傳動。
本實用新型技術方案的進一步改進在于:所述傳動裝置的傳動方式采用齒輪傳動。
由于采用了上述技術方案,本實用新型取得的技術進步是:
本實用新型采用梳形活動夾和梳形固定夾通過伸縮裝置將需要加工的鋼格板的縱條逐一夾緊,由于梳形固定夾的梳形夾距離不變,梳形活動夾的梳形夾距離在一定范圍內變化,所以在工作中梳形活動夾將潛在的間距有所改變的縱條撥回原位,梳形固定夾保證所夾持的扁鋼的間距能夠準確一致,同時梳形固定夾的豎直邊使縱條保持豎直,梳形活動夾和梳形固定夾在伸縮裝置的作用力下保持縱條不傾斜,保證壓焊的鋼格板的質量,減少廢品率,減少生產成本。
本實用新型的伸縮裝置采用液壓缸或者氣缸,能夠實現夾具的自動控制,另一方面伸縮裝置設在一側能夠方便平時檢修,保證本實用新型的可靠性;采用彈性部件壓緊梳形活動夾與梳形固定夾間的縱條,能夠使縱條的均能夠收到力,保持縱條的豎直不傾斜;彈性部件采用橡膠或者金屬材料,取材方便,更換成本低;梳形活動夾與梳形固定夾分別設有調節裝置,能夠實現個別齒之間的微調,滿足不同規格的鋼格板使用。
本實用新型還包括與鋼格板平行設置的上下壓緊裝置,用于將調整好間距并豎直放置的縱條進一步的固定住,保證壓焊時不發生變形;在壓緊裝置上的凹槽能將調整好間距的縱條分別卡接住,更進一步的保證在進行壓焊作業時縱條不發生偏離變形現象。
本實用新型的伸縮裝置的伸縮力通過傳動裝置作用在梳形活動夾上,使梳形活動夾發生伸縮運動,傳動裝置能夠改變伸縮裝置的伸縮力大小,在伸縮力不足時增加夾具的夾持力保證縱條的穩定,在伸縮力太大時減小夾具的夾持力保護夾具不被損壞。
附圖說明
圖1是本實用新型的立體結構示意圖;

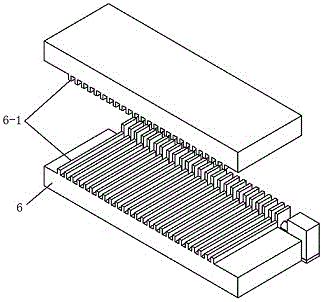

圖2是本實用新型進一步改進的立體結構示意圖;
其中,1、梳形固定夾,2、固定夾聯桿,3、梳形活動夾,4、活動夾聯桿,5、伸縮裝置,6、壓緊裝置,6-1、凹槽。
具體實施方式
下面結合實施例對本實用新型做進一步詳細說明:
如圖1所示,一種梳形夾具,包括梳形固定夾1、固定夾聯桿2、梳形活動夾3、活動夾聯桿4和伸縮裝置5;固定夾聯桿2用于固定連接梳形固定夾1上的各個梳形齒并將各個梳形齒保持一定距離,活動夾聯桿4用于固定連接梳形活動夾3上的各個梳形齒并將各個梳形齒保持一定距離,伸縮裝置5用于整體伸縮移動梳形活動夾3,伸縮裝置5用于使梳形活動夾3的各個梳形齒與梳形固定夾1的各個梳形齒相靠近或相疏遠;在梳形活動夾3的各個梳形齒與梳形固定夾1的各個梳形齒相靠近時,梳形夾具夾緊,在梳形活動夾3的各個梳形齒與梳形固定夾1的各個梳形齒相疏遠時,梳形夾具松開。
如圖1所示,伸縮裝置5采用設置于梳形活動夾3一側的液壓缸或者氣缸,設置在一側方便液壓缸或者氣缸的維護,同時液壓缸或者氣缸能夠實現本梳形夾具的自動化操作,提高工作效率,符合生產實際需要。
梳形夾具還包括用于在梳形活動夾3與梳形固定夾1相靠近時保持梳形活動夾3具有均衡壓力的彈性部件,彈性部件能夠使梳形活動夾3與梳形固定夾1之間具有均勻的夾緊力,使鋼格板的縱條全部被夾平而不會產生傾斜,提高制造鋼格板的質量。
所述彈性部件為安裝在梳形活動夾3與梳形固定夾1之間一側上的彈性橡膠,或者彈性部件為能夠使梳形活動夾3在一定范圍內產生彈性移動的彈性金屬。
所述梳形固定夾1和梳形活動夾3上分別設有用于調節各梳形齒間距的調節裝置,能夠在各梳形齒由于長時間工作而發生位移時的調節,同時還能夠滿足制作不同規格鋼格板時的寬度調節。
如圖2所示,梳形夾具還包括上下布置的壓緊裝置6,用于將經過梳形固定夾1和梳形活動夾3豎直固定好的鋼格板的縱條進行水平固定,使鋼格板的縱條在移動時能夠更好的保持所需的規格狀態。
如圖2所示,壓緊裝置6相對的上下面上分別設有用于卡接鋼格板的相對的凹槽6-1,凹槽6-1能夠剛好將鋼格板的縱條嵌入,更進一步的保證鋼格板在移動過程中的穩定。
梳形夾具還包括傳動裝置,設置于伸縮裝置5與梳形活動夾3之間,用于傳遞伸縮裝置5作用于梳形活動夾3上的力,能夠對伸縮裝置5的輸出力起到調節作用。
所述傳動裝置的傳動方式可以采用杠桿傳動,利用杠桿原理增大或增快傳動裝置的輸出的力,使本梳形夾具能夠具有更大的夾緊力或者能夠擁有更快的反應速度,從而滿足生產實際的需要。
所述傳動裝置的傳動方式可以采用齒輪傳動,利用大小齒輪的傳動原理增大或增快傳動裝置的輸出的力,使本梳形夾具能夠具有更大的夾緊力或者能夠擁有更快的反應速度,從而滿足生產實際的需要。
工作原理或者使用方法:
如圖1、圖2所示,梳形活動夾3在伸縮裝置5的作用下向梳形固定夾1靠近,將原本間距不一樣的鋼格板的縱條歸攏為與梳形固定夾1的梳形齒的間距相同的狀態,在彈性部件的作用下,梳形活動夾3與梳形固定夾1之間的夾緊力使鋼格板的各個縱條均保持被夾平的狀態;然后壓緊裝置6相互靠近,將被歸攏為固定間距的鋼格板縱條壓緊在凹槽6-1內,在梳形活動夾3和梳形固定夾1的作用下保持鋼格板縱條的左右固定,在壓緊裝置6的作用下保持鋼格板縱條的上下固定,如此使被加工的鋼格板能夠保持穩固的狀態,方便對鋼格板的更進一步操作而不會產生變形,保證鋼格板的質量。
