本實用新型涉及一種彎管裝置，特別是一種手動彎管機。

背景技術：

在建筑施工、管道施工或者機械零部件加工過程中，都需要用到彎管，而在采購過程中通常所使用的管道都是直的，為了滿足工程需要，需要將管道進行彎曲，而傳統的彎曲過程采用人工彎曲，在彎曲過程中無法很好的滿足彎曲角度要求，而且完全弧度不容易控制，在彎曲過程中需要消耗大量的人力，操作難度高，費時費力。因此，需要設計一種彎管機滿足管道或者鋼筋的彎曲需要，來提高工作效率，降低勞動量。

技術實現要素：

本實用新型解決的技術問題是提供一種手動彎管機，此彎管機結構簡單，操作方便，使用便捷，能夠根據需要彎曲的角度和弧度要求，任意的彎曲所需要的彎管，來滿足工程的需要，進而提高工作效率，降低操作人員的工強度。

為了解決上述技術問題，本實用新型提出以下技術方案：手動彎管機，它包括操作手柄，所述操作手柄的上安裝有從動輪軸，所述從動輪軸上安裝有從動輪，所述操作手柄的頭部安裝有上轉軸，所述上轉軸上套裝有主動軸，所述主動軸上套裝有主動輪，所述主動軸上固定安裝有底板座，所述底板座的頭部安裝有限位輪。

所述操作手柄包括手柄，所述手柄的頭部固定有安裝板，所述安裝板上加工有從動軸孔和轉軸孔，所述從動軸孔與從動輪軸相配合，所述轉軸孔與上轉軸相配合。

所述主動軸包括圓柱端和六角頭端，在圓柱端的中心位置加工有安裝孔，所述安裝孔與轉軸相配合。

所述主動輪的中心加工有中心孔，所述中心孔與主動軸相配合，所述主動輪的外緣加工有半圓弧槽，所述半圓弧槽與待彎曲的管道外壁相接觸配合。

所述底板座上加工有主動軸孔，所述主動軸孔與主動軸的圓柱端相配合，所述底板座上分別加工有第一螺紋孔、第二螺紋孔和第三螺紋孔，所述限位輪選擇性的安裝在任意一個螺紋孔上。

所述主動輪的半徑以及半圓弧槽的半徑包含不同的規格。

所述限位輪上加工有楔形槽，所述楔形槽的斜邊上設置有滾花結構，所述限位輪的一端設置有螺紋柱。

所述底板座和主動輪之間的主動軸上套裝有墊片。

本實用新型有如下有益效果：

1、通過采用上述的手動彎管機，能過根據需求自動的彎曲出所需要的角度和弧度，進而滿足工程的需要。

2、通過設置較長的操作手柄能夠方便工作人員輕松的扳動鋼管，進而起到省力的作用，保證了彎管的效果。

3、通過將上轉軸與主動軸實現可拆卸組裝配合，能夠方便待彎曲鋼管的夾緊和放置，進而提高鋼管的彎曲。

4、通過加工不同規格尺寸的主動輪能夠配合不同型號的鋼管，進而提高了彎管機的適應性。

5、通過在主動軸的一端設置六角頭端能夠方便的將底板座固定安裝在工作臺的通孔內，進而方便了后續鋼管彎曲過程中鋼管的固定。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明。

圖1是本實用新型的主視圖。

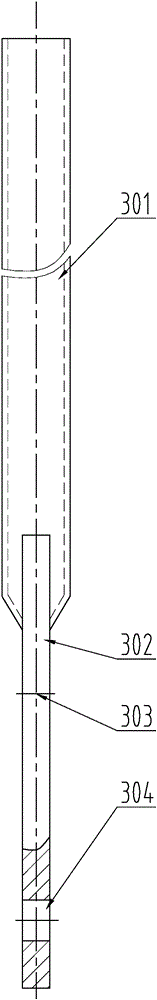

圖2是本實用新型的操作手柄主視圖。

圖3是本實用新型的操作手柄左視圖。

圖4是本實用新型的主動軸半剖視圖。

圖5是本實用新型的主動軸俯視圖。

圖6是本實用新型的主動輪半剖視圖。

圖7是本實用新型的底板座主視圖。

圖8是本實用新型的限位輪結構示意圖。

圖9是本實用新型的使用過程示意圖。

圖中：從動輪軸1、從動輪2、操作手柄3、墊片4、上轉軸5、主動軸6、主動輪7、限位輪8、底板座9、手柄301、安裝板302、從動軸孔303、轉軸孔304、圓柱端601、安裝孔602、六角頭端603、中心孔701、半圓弧槽702、楔形槽801、滾花結構802、螺紋柱803、主動軸孔901、第一螺紋孔902、第二螺紋孔903、第三螺紋孔904。

具體實施方式

下面結合附圖對本實用新型的實施方式做進一步的說明。

如圖1-9，手動彎管機，它包括操作手柄3，所述操作手柄3的上安裝有從動輪軸1，所述從動輪軸1上安裝有從動輪2，所述操作手柄3的頭部安裝有上轉軸5，所述上轉軸5上套裝有主動軸6，所述主動軸6上套裝有主動輪7，所述主動軸6上固定安裝有底板座9，所述底板座9的頭部安裝有限位輪8。通過操作手柄3能夠帶動從動輪2，從動輪2對待彎曲鋼管進行彎曲使其纏繞在主動輪7上，實現彎管動作，而且通過限位輪8能夠?qū)︿摴苓M行定位。

進一步的，所述操作手柄3包括手柄301，所述手柄301的頭部固定有安裝板302，所述安裝板302上加工有從動軸孔303和轉軸孔304，所述從動軸孔303與從動輪軸1相配合，所述轉軸孔304與上轉軸5相配合。通過采用較長的操作手柄3能夠方便作業人員手動的操作彎管機，起到省力的作用。

進一步的，所述主動軸6包括圓柱端601和六角頭端603，在圓柱端601的中心位置加工有安裝孔602，所述安裝孔602與轉軸5相配合。通過主動軸6上安裝主動輪7方便待彎曲鋼管纏繞在主動輪7上。

進一步的，所述主動輪7的中心加工有中心孔701，所述中心孔701與主動軸6相配合，所述主動輪7的外緣加工有半圓弧槽702，所述半圓弧槽702與待彎曲的管道外壁相接觸配合。通過半圓弧槽702方便了待彎曲鋼管進行纏繞，保證了彎管的彎曲質量。

進一步的，所述底板座9上加工有主動軸孔901，所述主動軸孔901與主動軸6的圓柱端601相配合，所述底板座9上分別加工有第一螺紋孔902、第二螺紋孔903和第三螺紋孔904，所述限位輪8選擇性的安裝在任意一個螺紋孔上。通過底板座9方便了對待彎曲鋼管進行限位固定，進而方便了彎曲過程。

進一步的，所述主動輪7的半徑以及半圓弧槽702的半徑包含不同的規格。不同規格能夠適應不同尺寸的鋼管。

進一步的，所述限位輪8上加工有楔形槽801，所述楔形槽801的斜邊上設置有滾花結構802，所述限位輪8的一端設置有螺紋柱803。通過楔形槽801能夠?qū)︿摴苓M行固定。

進一步的，所述底板座9和主動輪7之間的主動軸6上套裝有墊片4。

本實用新型的工作過程和工作原理為：

當需要進行彎管作業時，將主動軸6的六角頭端603固定在工作臺的六角孔內部進行固定；

然后，根據所需要彎曲管道的要求，選擇性的將限位輪8固定安裝在底板座9上的第一螺紋孔902、第二螺紋孔903和第三螺紋孔904上，再將待彎曲的鋼管設置在主動輪7和限位輪8之間，并將其固定；

最后，將操作手柄3，通過上轉軸5組裝到主動軸6上，并使從動輪2與待彎曲的鋼管相接觸，手動的扳動操作手柄3，帶彎曲鋼管就會圍繞著主動輪7的半圓弧槽702進行彎曲，從保證了彎管效果，達到彎管目的。

通過上述的說明內容，本領域技術人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改都在本實用新型的保護范圍之內。本實用新型的未盡事宜，屬于本領域技術人員的公知常識。
