本實用新型涉及數控機床的自動化加工領域，具體涉及一種數控機床的自動化上下料設備。

背景技術：

傳統的數控機床由人工完成上下料，這種方式存在勞動強度大，效率低，安全性差，勞動成本高等諸多問題。隨著科學技術的發展和勞動力成本的增加，采用自動化操作手段，減輕勞動強度，提高生產效率，降低生產成本，減少人力已經成為機械加工領域的必然趨勢。要實現數控機床自動化加工離不開數控機床的自動上下料裝置，數控機床包括數控車床、數控磨床等，數控機床上設有機床主軸、設置在機床主軸上用于夾緊工件的主軸卡盤，通過自動上下料裝置將工件安裝在數控機床的主軸卡盤上。目前市場上與數控機床配套應用成熟的自動化上下料裝置有以下幾種:

1）桁架式機械手加工件輸送線，工件輸送線在數控機床外部，桁架機械手在工件輸送線上取待加工工件，桁架機械手上升到位，向主軸方向移動到位，桁架機械手下降到位，進行已加工工件和待加工工件的交換。桁架機械手上升到位，向輸送線方向移動到位，完成一個上下料循環。為了留出操作工的作業空間，桁架機械手的工作線路都在數控機床頂部，工件輸送線在數控機床的旁邊，這導致桁架機械手加工件輸送線的自動上下料裝置體積大，占用空間，上下料工位與主軸卡盤加工工位距離遠，上料輔助時間長，維護不方便。

2）多關節機械手加工工件輸送線，更類似于人工操作，多關節機械手運動精度要求高，加工制造成本高，其控制系統較復雜，多關節機械手價格昂貴。多關節機械手輸送工件時，多關節機械手的手臂以關節處為支點旋轉，形成懸臂擺動，在手臂上、下、左、右自由擺動的過程中，多關節機械手的各關節處摩擦大，易使各關節磨損。為了便于抓取工件，通常多關節機械手的手臂都比較長，手臂帶動工件一起擺動時，擺動距離長即行程長，多關節機械手承受的力矩大，導致多關節機械手易損壞，維修費用高。對于加工精密加工機床而言，多關節機械手損壞后使得多關節機械手不能將加工工件精確定位到機床的主軸卡盤上；而且慣性大，導致工件與機床的主軸卡盤之間的磨損大，造成工件的損壞。

技術實現要素：

本實用新型的目的是為了克服現有技術的不足，提供一種數控機床的自動化上下料設備，該裝置小巧，空間利用率高，便于維修，縮短上料時間，更省力。

本實用新型的目的可以通過以下技術方案實現：

一種數控機床的自動化上下料設備，其特征在于：包括送料平臺、機械手，所述送料平臺上設有用于傳輸工件的送料裝置，所述機械手通過基架安裝在送料平臺上，所述基架與送料平臺之間留有工件的讓位空間，基架上開設有用于機械手抓取工件的取料口，所述機械手包括水平滑臺、旋轉驅動裝置和一對伸縮式夾持裝置，所述水平滑臺通過水平驅動機構滑動配合在基架上，所述旋轉驅動裝置固定安裝在水平滑臺上，所述一對伸縮式夾持裝置通過安裝板安裝在旋轉驅動裝置的輸出軸上，其中一個為上料的伸縮式夾持裝置，另一個為卸料的伸縮式夾持裝置，上料的伸縮式夾持裝置和卸料的伸縮式夾持裝置以安裝板的中心形成中心對稱布置。所述基架與送料平臺之間留有工件的讓位空間，便于送料裝置上的工件從機械手的下端通過，基架上開設的取料口便于上料的伸縮式夾持裝置經取料口抓取送料裝置上下料工位上的待加工工件，也便于卸料的伸縮式夾持裝置經取料口將已加工工件放置在送料裝置的上下料工位上。所述旋轉驅動裝置回轉中心的軸心線與水平滑臺的運動方向平行。一對伸縮式夾持裝置位于基架的取料口上方，一對伸縮式夾持裝置一上一下布置在安裝板的平面上，以安裝板的中心形成中心對稱，即兩個伸縮式夾持裝置相互平行，且兩個伸縮式夾持裝置的夾持手爪朝向相反。當旋轉驅動裝置旋轉180°后，旋轉后上料的伸縮式夾持裝置位置與旋轉前卸料的伸縮式夾持裝置位置重合,卸料的伸縮式夾持裝置位置與旋轉前上料的伸縮式夾持裝置位置重合。安裝板的中心線（或安裝板上安裝一對伸縮式夾持裝置的平面）與旋轉驅動裝置回轉中心的軸心線垂直，當一對伸縮式夾持裝置旋轉呈豎立狀態時，一對伸縮式夾持裝置與送料平臺垂直，上料的伸縮式夾持裝置的中心軸線和送料裝置的上下料工位的中心軸線同軸，上料的伸縮式夾持裝置通過基架的取料口將送料裝置的上下料工位上的待加工工件夾緊。當一對伸縮式夾持裝置旋轉呈水平狀態時，一對伸縮式夾持裝置與數控機床的機床主軸平行，卸料的伸縮式夾持裝置的中心軸線和數控機床的機床主軸中心軸線位于同一水平面，卸料的伸縮式夾持裝置將數控機床上已加工工件取下，通過旋轉驅動裝置帶動安裝板旋轉180°，使上料的伸縮式夾持裝置的中心軸線與數控機床的機床主軸中心軸線位于同一水平面，將上料的伸縮式夾持裝置夾緊的待加工工件安裝在數控機床的機床主軸上。

所述一對伸縮式夾持裝置均包括伸縮裝置和夾持手爪，伸縮裝置與夾持手爪相連，所述伸縮裝置用于帶動夾持手爪伸出、縮回，所述夾持手爪用于夾緊、松開工件。伸縮式夾持裝置可以前后伸縮并夾緊工件；所述上料的伸縮式夾持裝置的夾持手爪與卸料的伸縮式夾持裝置的夾持手爪朝向相反。

所述夾持手爪包括夾持手指、夾持手爪的傳動機構和用于控制夾持手指張開或閉合的液壓油缸或者氣缸，所述液壓油缸或者氣缸固定在伸縮裝置上，液壓油缸的活塞桿或者氣缸的活塞桿與夾持手爪的傳動機構相連，夾持手指固定在夾持手爪的傳動機構上，用于帶動夾持手指沿液壓油缸或氣缸的徑向運動。通過液壓油缸或者氣缸實現了夾持手指的運動。

所述夾持手爪上還設有兩個彈簧壓盤，所述兩個彈簧壓盤重疊設置在夾持手爪的液壓油缸或者氣缸的端蓋上，兩個彈簧壓盤之間設有多個彈簧。在上料的伸縮式夾持裝置和卸料的伸縮式夾持裝置的夾持手爪上分別安裝彈簧壓盤，當將待加工工件安裝在數控機床上時，上料的伸縮式夾持裝置的彈簧壓盤給待加工工件一個軸向力，保證了數控機床的主軸卡盤能將待加工工件裝夾到位，保證了工件的加工精度；當將已加工工件從數控機床上取下時，能夠防止數控機床的主軸卡盤松開后已加工工件從加工工位脫落。

所述一對伸縮式夾持裝置上均設有用于定位的傳感器。通過傳感器便于指導兩個伸縮式夾持裝置的動作。

所述水平驅動機構采用液壓式水平驅動機構，或者氣動式水平驅動機構，或者電動式水平驅動機構。

所述旋轉驅動裝置采用第二旋轉電機和減速器，所述第二旋轉電機和減速器固定安裝在水平滑臺上，第二旋轉電機的輸出軸與減速器的輸入軸相連，所述減速器的輸出軸與安裝板相連；第二旋轉電機可以替換為氣動馬達，或者液壓馬達。所述旋轉驅動裝置帶動上料的伸縮式夾持裝置和卸料的伸縮式夾持裝置轉動，調整上料的伸縮式夾持裝置和卸料的伸縮式夾持裝置的上下料位置。旋轉驅動裝置采用減速器降低了第二旋轉電機的轉動速度，使一對伸縮式夾持裝置在轉動時更平穩，減速器避免了在旋轉過程中工件慣性過大導致工件在快速旋轉中從伸縮式夾持裝置中甩出。

所述基架的下端設有用于檢測工件的感應裝置。所述基架由支撐板和支撐平臺構成，所述支撐平臺安裝在支撐板上，所述支撐平臺上設有與水平滑臺滑動配合的滑軌，所述支撐板固定在送料平臺上，基架的支撐板上設置用于檢測工件的感應裝置，該用于檢測工件的感應裝置檢測到送料裝置的待加工工件后向，送料裝置立即停止運動，使待加工工件恰好位于送料裝置的上下料工位，便于上料的伸縮式夾持裝置夾取待加工工件。而且當用于檢測工件的感應裝置檢測到卸料的伸縮式夾持裝置夾持的已加工工件放置在送料裝置的上下料工位時，送料裝置啟動，帶動送料裝置上的待加工工件和已加工工件移動。

所述送料裝置采用環形送料裝置。送料裝置采用環形送料裝置使得自動上下料裝置布局更緊湊，空間利用率高。

所述送料裝置包括送料電機、輸送鏈和若干工件托盤，所述送料電機用于帶動輸送鏈轉動，所述若干工件托盤安裝在輸送鏈上；所述輸送鏈可以替換為輸送帶。所述工件托盤可以放置各種大小不同的工件，對各種工件進行加工，使機床的適應性強。

所述送料平臺的下端面設有用于與數控機床滑動配合的導軌。通過導軌便于調整送料平臺與數控機床的位置。當調整好機械手上下料位置后，通過鎖緊裝置使送料平臺固定在數控機床上下料工位上；當需要調整機械手位置或人工操作時，松開鎖緊裝置使送料平臺沿導軌運動，帶動機械手遠離數控機床的機床主軸，為操作者讓出作業空間。

本實用新型的有益效果：本實用新型包括送料平臺和機械手，送料平臺設置在機床上，靠近機床的機床主軸位置。機械手通過基架設置在送料平臺上，基架與送料平臺之間留有工件的讓位空間，基架上開設有用于機械手抓取工件的取料口，機械手位于送料平臺的送料裝置上方，便于機械手抓取工件。機械手的水平滑臺通過水平驅動機構滑動配合在基架上，用于帶動機械手前后橫向移動，伸入到機床的機床主軸處，構成機械手的手臂。機械手的旋轉驅動裝置固定安裝在水平滑臺上，機械手的一對伸縮式夾持裝置通過安裝板安裝在旋轉驅動裝置的輸出軸上，其中一個為上料的伸縮式夾持裝置，另一個為卸料的伸縮式夾持裝置；所述旋轉驅動裝置帶動一對伸縮式夾持裝置轉動，調整上料的伸縮式夾持裝置和卸料的伸縮式夾持裝置的位置，構成機械手的手腕。一對伸縮式夾持裝置均用于夾緊工件，構成機械手的手爪。

當機械手的水平滑臺橫向運動時，帶動一對伸縮式夾持裝置向數控機床的機床主軸方向移動，直至數控機床的機床主軸正前方，卸料的伸縮式夾持裝置伸出到位，主軸卡盤松開，卸料的伸縮式夾持裝置夾緊已加工工件，卸料的伸縮式夾持裝置帶動已加工工件縮回到位。當卸料的伸縮式夾持裝置縮回到位后，旋轉驅動裝置才帶動這兩個伸縮式夾持裝置轉動，使安裝板上的卸料的伸縮式夾持裝置和上料的伸縮式夾持裝置具有方向相反的平行力，形成力偶，保證兩個伸縮式夾持裝置在上、下自由旋轉的過程中，兩個伸縮式夾持裝置力矩小，相對于多關節機械手更省力，本實用新型伸縮式夾持裝置不易損壞，使用壽命長，避免了伸縮式夾持裝置擺動，能夠?qū)⒋庸すぜ_定位到數控機床的機床主軸上。采用伸縮式夾持裝置代替機械手整體向數控機床的機床主軸目標位置靠近，使得機械手只需要在橫向運動的位置移動調整，而不需要縱向運動的位置調整即可實現上下料功能，節省空間的同時，使得送料裝置的工件與數控機床的機床主軸之間的距離同目前市場上的自動化上下料裝置相比最短。本實用新型自動上下料裝置將機械手和送料裝置兩個獨立功能單元有機結合在一起，使得自動化上下料裝置結構變得簡單，可靠，體積小巧，維護方便，價格低。在現有機械手同等進給速度的情況下，本實用新型上下料所用時間最短，提高了生產效率，降低了生產成本。本實用新型適用于數控車床、數控磨床等機床，且定位精確度高，能夠滿足精密加工機床的要求，尤其適用精密數控臥式車床。本實用新型自動上下料裝置裝配在精密數控車床上，使得控制該精密數控車床的操作人員勞動強度大大降低，將操作人員從頻繁的上下料等簡單的工作中解放出來。因勞動強度的降低，使得一個操作人員就可以控制更多的精密數控車床，降低了企業的勞動力成本，提高了企業的生產效率。而且本實用新型自動上下料裝置結構簡單，制造成本低，提高了企業自動化加工能力。

附圖說明

圖1是本實用新型自動上下料裝置的結構示意圖（圖中雙向箭頭X表示機械手的水平滑臺在數控機床的X向運動）；

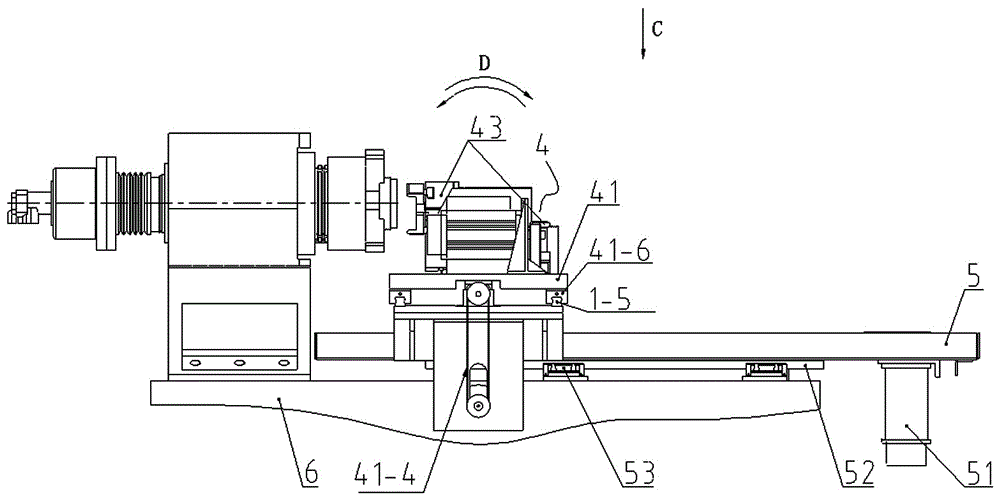

圖2是圖1中B向視圖（圖中雙向箭頭D表示伸縮式夾持裝置在旋轉驅動裝置的帶動下繞旋轉驅動裝置的輸出軸軸心線沿順時針或逆時針轉動）；

圖3是圖2中C向視圖（圖中雙向箭頭X表示機械手的水平滑臺在數控機床的X向運動，雙向箭頭Z表示送料平臺在數控機床的Z向運動）；

圖4是圖1中A-A剖視圖（圖中雙向箭頭D表示伸縮式夾持裝置在旋轉驅動裝置的帶動下繞旋轉驅動裝置的輸出軸軸心線沿順時針或逆時針轉動）；

圖5是夾持手爪的結構示意圖。

附圖中：1為基架、1-1為外支撐板、1-2為中支撐板、1-3為內支撐板、1-4為取料口、1-5為滑軌、2為讓位空間、3為感應裝置、4為機械手、41為水平滑臺、41-1為絲杠、41-2為第一同步帶輪、41-3為第一同步帶、41-4為水平驅動機構、41-5為第一旋轉電機、41-6為滑塊、41-7為墊片、41-8為螺母座、41-9為螺母、42為旋轉驅動裝置、42-1為減速器、42-2為第二同步帶輪、42-3為第二同步帶、42-4為第二旋轉電機、43為伸縮式夾持裝置、43a為上料的伸縮式夾持裝置、43b為卸料的伸縮式夾持裝置、43-1為夾持手爪、43-11為夾持手指、43-12為夾持手爪的傳動機構、43-13為氣缸、43-2為伸縮裝置、43-21為活塞桿、43-3為安裝板、44-1為已加工工件、44-2為待加工工件、5為送料平臺、51為送料電機、52為導軌、53為導軌滑塊、54為送料裝置、55為工件托盤、6為數控機床、7為主軸卡盤、71為機床主軸、72為主軸箱、73為皮帶輪、74為主軸油缸、8為彈簧壓盤、9為彈簧。

具體實施方式

下面結合附圖對本實用新型作進一步的說明。

參見圖1至圖5所示的一種數控機床的自動化上下料設備，包括送料平臺5和機械手4，所述送料平臺5的下端面設有用于與數控機床6滑動配合的導軌52，數控機床6的床身上固定有導軌滑塊53，送料平臺5的導軌52與數控機床6的導軌滑塊53滑動配合，便于調整送料平臺5的位置，送料平臺5調整好位置后通過鎖緊裝置固定在數控機床6上，鎖緊裝置采用鎖緊螺栓。所述送料平臺5上設有用于傳輸工件的送料裝置54，所述送料裝置54包括送料電機51、鏈輪、輸送鏈和若干工件托盤55，所述送料電機51采用伺服電機，送料電機51驅動鏈輪轉動，在鏈輪的傳動下帶動輸送鏈轉動，所述若干工件托盤安裝在輸送鏈上，輸送鏈轉動從而帶動工件托盤55移動。工件托盤可以放置各種大小不同的工件，對各種工件進行加工，使機床的適應性強。所述輸送鏈可以替換為輸送帶。待加工工件44-2放置在送料裝置54的工件托盤55中，已加工工件44-1經加工后也放置在送料裝置的工件托盤55中。所述送料裝置54采用環形送料裝置，送料裝置采用環形送料裝置使得自動上下料裝置布局更緊湊，空間利用率高。

所述機械手4通過基架1安裝在送料平臺5上，使機械手4架設在送料裝置54的正上方，所述基架1由多塊支撐板和支撐平臺構成，所述多塊支撐板固定在送料平臺5上，所述支撐平臺安裝在多塊支撐板上，支撐平臺與送料平臺5之間留有工件的讓位空間2，支撐平臺上開設有用于機械手抓取工件的取料口1-4，所述取料口1-4位于送料裝置的上下料工位正上方，所述支撐平臺的上端面設有用于支撐絲桿的前軸承座和后軸承座、以及與水平滑臺41滑動配合的兩條滑軌1-5，所述兩條滑軌1-5之間設有加強筋。本實施例中設有三塊支撐板，分別為外支撐板1-1、中支撐板1-2和內支撐板1-3，三塊支撐板將支撐平臺支撐在送料平臺5的上方。

所述機械手4包括水平滑臺41、旋轉驅動裝置42和一對伸縮式夾持裝置43，所述水平滑臺41的下端面設有用于與基架1的滑軌1-5相配合的滑塊41-6和連接座，水平滑臺41通過水平驅動機構41-4滑動配合在基架1上，水平驅動機構41-4帶動水平滑臺41橫向運動，所述水平滑臺41構成機械手的手臂。所述基架1的滑軌1-5比水平滑臺41長，保證水平滑臺41有部分能夠伸出到基架1的外面，使得卸料的伸縮式夾持裝置和上料的伸縮式夾持裝置能夠到達數控機床6的機床主軸正前方。所述水平驅動機構41-4采用液壓式水平驅動機構，或者氣動式水平驅動機構，或者電動式水平驅動機構。液壓式水平驅動機構采用液壓油缸，氣動式水平驅動機構采用氣缸，電動式水平驅動機構采用直線電機，所述液壓油缸或者氣缸或者直線電機固定在基架1上，液壓油缸的活塞桿或氣缸的活塞桿或直線電機的軸桿與設置在水平滑臺41上的連接座固定連接，帶動水平滑臺41橫向運動。

所述水平驅動機構41-4還可以采用用于水平驅動的第一旋轉電機41-5和水平傳動機構，所述用于水平驅動的第一旋轉電機41-5采用伺服電機，所述水平傳動機構采用滾珠絲杠螺母副，所述滾珠絲杠螺母副的絲杠41-1兩端通過軸承可轉動地支撐于基架1上的前軸承座和后軸承座中，用于水平驅動的第一旋轉電機41-5安裝在基架1一側，用于水平驅動的第一旋轉電機41-5的輸出軸和滾珠絲杠螺母副的絲杠41-1上均設有第一同步帶輪41-2，兩個第一同步帶輪41-2之間設置第一同步帶41-3，用于水平驅動的第一旋轉電機41-5與滾珠絲杠螺母副的絲杠41-1之間通過第一同步帶41-3相連，滾珠絲杠螺母副的螺母41-9設置在螺母座41-8內，螺母座41-8通過螺釘和銷釘固定在水平滑臺41的連接座上。當水平驅動機構41-4的用于水平驅動的第一旋轉電機41-5工作時，通過用于水平驅動的旋轉電機41-5上的第一同步帶輪41-2作用在第一同步帶41-3上，第一同步帶41-3帶動滾珠絲杠螺母副的絲杠41-1轉動，滾珠絲杠螺母副的絲杠41-1帶動滾珠絲杠螺母副的螺母41-9軸向運動，通過滾珠絲杠螺母副的螺母41-9帶動水平滑臺41做橫向運動，從而帶動機械手向數控機床靠近。所述用于水平驅動的第一旋轉電機41-5與滾珠絲杠螺母副的絲杠41-1還可以通過連軸器直接連接。所述滾珠絲杠螺母副的螺母41-9與水平滑臺41的連接座之間還設有墊片41-7。

所述水平驅動機構41-4的水平傳動機構還可以采用齒輪齒條機構，所述齒輪齒條機構的齒條固定在水平滑臺41的一側，所述用于水平驅動的旋轉電機的軸上安裝齒輪與齒輪齒條機構的齒條嚙合，用于水平驅動的旋轉電機經齒輪齒條機構與水平滑臺41的連接座固定連接。

所述旋轉驅動裝置42固定安裝在水平滑臺41上，所述一對伸縮式夾持裝置43通過安裝板43-3安裝在旋轉驅動裝置42的輸出軸上，所述旋轉驅動裝置42構成機械手的手腕。所述旋轉驅動裝置42采用第二旋轉電機42-4和減速器42-1，第二旋轉電機42-4和減速器42-1固定在水平滑臺41上，第二旋轉電機42-4通過電機座固定安裝在水平滑臺41上，第二旋轉電機42-4的輸出軸和減速器42-1的輸入軸上均設有第二同步帶輪42-2，第二旋轉電機42-4通過第二同步帶輪42-2和第二同步帶42-3與減速器42-1相連，所述減速器42-1的輸出軸通過法蘭盤與安裝板43-3相連，第二旋轉電機42-4經減速器42-1與安裝板連接。第二旋轉電機42-4通過第二同步帶輪42-2和第二同步帶42-3帶動減速器42-1輸入軸轉動，減速器42-1輸出軸轉動帶動安裝板做回轉運動。該減速器42-1降低了第二旋轉電機42-4的轉動速度，使伸縮式夾持裝置在轉動時更平穩，避免工件在快速旋轉中從伸縮式夾持裝置中甩出。所述第二旋轉電機42-4采用伺服電機。所述第二旋轉電機42-4與減速器42-1之間還可以通過連軸器直接連接。所述第二旋轉電機42-4可以替換為氣動馬達，或者液壓馬達。

所述一對伸縮式夾持裝置43位于基架1的取料口1-4正上方，所述一對伸縮式夾持裝置均包括伸縮裝置43-2和夾持手爪43-1，伸縮裝置43-2與夾持手爪43-1相連，一對伸縮式夾持裝置43的其中一個為上料的伸縮式夾持裝置43a，另一個為卸料的伸縮式夾持裝置43b。上料的伸縮式夾持裝置43a和卸料的伸縮式夾持裝置43b以安裝板43-3的中心形成中心對稱布置，即上料的伸縮式夾持裝置43a和卸料的伸縮式夾持裝置43b平行固定在安裝板上，且上料的伸縮式夾持裝置43a和卸料的伸縮式夾持裝置43b的夾持手爪朝向相反。所述上料的伸縮式夾持裝置43a用于將送料裝置54的工件托盤55上待加工工件經基架1的取料口1-4夾緊工件，然后安裝在數控機床的主軸卡盤7上。所述卸料的伸縮式夾持裝置43b用于將已加工工件從數控機床的主軸卡盤7上取下，再經基架1的取料口1-4放置在送料裝置54的工件托盤55上。所述旋轉驅動裝置42帶動一對伸縮式夾持裝置43旋轉，調整上料的伸縮式夾持裝置43a和卸料的伸縮式夾持裝置43b的位置。兩個伸縮式夾持裝置平行設置，在兩個伸縮式夾持裝置均夾緊有工件時，旋轉驅動裝置42作用在安裝板43-3上形成一對大小相等、方向相反、但不共線的平行力即力偶。力偶使物體完全不呈現任何平移運動，只呈現純旋轉運動。減輕了旋轉驅動裝置與一對伸縮式夾持裝置連接部分的負荷，延長了相關裝置的壽命。

所述一對伸縮式夾持裝置43的伸縮裝置43-2采用液壓油缸或者氣缸或者直線電機，液壓油缸或者氣缸或者直線電機固定在安裝板43-3上，液壓油缸的活塞桿43-21或者氣缸的活塞桿43-21或者直線電機的輸出軸與夾持手爪43-1相連，用于帶動夾持手爪43-1前、后伸縮。本實施例中伸縮裝置43-2采用氣缸，所述氣缸采用十字交叉導軌滑臺缸。所述上料的伸縮式夾持裝置43a的夾持手爪43-1與卸料的伸縮式夾持裝置43b的夾持手爪43-1朝向相反。

所述伸縮式夾持裝置43的夾持手爪43-1包括夾持手指43-11、夾持手爪的傳動機構43-12、用于控制夾持手指張開或閉合的液壓油缸或者氣缸43-13，夾持手指43-11呈L型，所述液壓油缸或者氣缸固定在伸縮裝置43-2上，夾持手爪的傳動機構43-12套設在液壓油缸的活塞桿或者氣缸43-13的活塞桿上，使液壓油缸的活塞桿或者氣缸43-13的活塞桿與夾持手爪的傳動機構43-12相連，夾持手指43-11通過螺栓固定連接在夾持手爪的傳動機構43-12上，液壓油缸的活塞桿或者氣缸的活塞桿作用在夾持手爪的傳動機構43-12上，用于帶動夾持手指43-11沿液壓油缸或氣缸43-13的徑向運動。所述夾持手爪的傳動機構43-12包括導向套和多個導向滑塊，所述導向套固定在氣缸的活塞桿上，導向套的外側面設有向外突的楔形凸起，導向滑塊上開設有與導向套的楔形凸起滑動配合的滑槽，用于控制夾持手指張開或閉合的液壓油缸或者氣缸43-13通過導向套帶動各導向滑塊沿液壓油缸或氣缸的徑向運動，所述夾持手指43-11通過螺栓固定在各導向滑塊上。所述夾持手爪43-1構成機械手的手爪用于夾緊、松開工件。本實施例中設有三個夾持手指，所述用于控制夾持手指張開或閉合的氣缸43-13的活塞桿上套設有圓柱形的導向套，該導向套上設有三個等間距均分360°的楔形凸起，該導向套的楔形凸起滑動配合有三個沿氣缸徑向運動的導向滑塊，三個導向滑塊等間距均分360°，即三個導向滑塊沿圓周均勻分布，三個夾持手指43-11分別固定在三個導向滑塊上。

所述夾持手爪43-1上還設有兩個彈簧壓盤8，所述兩個彈簧壓盤8重疊設置在夾持手爪43-1的液壓油缸或者氣缸43-13的端蓋上，該端蓋為液壓油缸或者氣缸43-13的前端蓋，兩個彈簧壓盤8之間設有多個彈簧9。本實施例中設有三個彈簧9和兩個彈簧壓盤8，所述兩個彈簧壓盤8設有三個向外延伸的翅膀，三個向外延伸的翅膀等間距均分360°，兩個彈簧壓盤8的三個向外延伸的翅膀重疊設置，三個彈簧9分別位于上下彈簧壓盤8的翅膀之間。兩個彈簧壓盤8的向外延伸的三個翅膀與夾持手爪43-1的三個夾持手指43-11交錯設置。在上料的伸縮式夾持裝置43a和卸料的伸縮式夾持裝置43b的夾持手爪43-1上分別安裝彈簧壓盤，當將待加工工件安裝在數控機床上時，上料的伸縮式夾持裝置的彈簧壓盤給待加工工件一個軸向力，保證了數控機床的主軸卡盤能將待加工工件裝夾到位，保證了工件的加工精度；當將已加工工件從機床上取下時，能夠防止機床的主軸卡盤7松開后已加工工件從加工工位脫落。

所述一對伸縮式夾持裝置43上均設有用于定位的傳感器，所述傳感器采用磁性傳感器。伸縮式夾持裝置43上的傳感器是用于監測伸縮裝置和夾持裝置動作是否到位，伸縮式夾持裝置43是否進行下一步動作的根據。在裝配時保證一對伸縮式夾持裝置43呈豎直狀態時，其中朝下的夾持手爪的軸心線與送料裝置的上下料工位中心位于同一直線。

數控機床6的機床主軸71安裝在主軸箱72上，主軸箱72固定機床主軸71，皮帶輪73固定在機床主軸71上，機床主軸71通過皮帶輪73和皮帶與電機相連，電機帶動皮帶輪73旋轉從而帶動機床主軸71轉動。主軸油缸74是通過一根連桿與主軸卡盤7相連，控制主軸卡盤7的張開和閉合的，主軸卡盤7的工作原理是液壓油驅動主軸油缸74的活塞桿帶動連桿，從而帶動主軸卡盤7的柱塞實現對主軸卡盤7張開和閉合的控制。

進一步地：所述基架1的下端設有用于檢測工件的感應裝置3，所述用于檢測工件的感應裝置3設置在基架1的支撐板上，該感應裝置3偏移旋轉驅動裝置42的輸出軸軸心線，設置在中支撐板1-2和內支撐板1-3上。當感應裝置3檢測到工件后，送料裝置停止運動，從而控制送料裝置的動作。所述感應裝置3通過感應工件托盤上的工件從而控制工件托盤停在送料裝置的上下料工位上。所述感應裝置3可以采用紅外感應器或者接近開關等感應開關。

本實用新型的工作原理：初始狀態一對伸縮式夾持裝置43均處于水平位置，卸料的伸縮式夾持裝置43b位于上料的伸縮式夾持裝置43a上方，卸料的伸縮式夾持裝置的夾持手爪張開，上料的伸縮式夾持裝置43a的夾持手爪43-1上夾有一個待加工工件。在水平驅動機構41-4的帶動下機械手4的水平滑臺41水平運動，水平滑臺41做橫向運動帶動一對伸縮式夾持裝置43向數控機床6的機床主軸71靠近；當卸料的伸縮式夾持裝置43b的軸心線與數控機床6的機床主軸71的軸心線同軸時，水平驅動機構41-4停止動作，水平滑臺41停止移動，卸料的伸縮式夾持裝置43b的伸縮裝置43-2伸出帶動夾持手爪43-1前進到達數控機床6的機床主軸71正前方，機床主軸71的主軸卡盤7松開已加工工件，卸料的伸縮式夾持裝置43b夾緊已加工工件，卸料的伸縮式夾持裝置43b的伸縮裝置43-2帶動夾持手爪43-1回縮。機械手4的旋轉驅動裝置42逆時針旋轉１８０°，使得上料的伸縮式夾持裝置43a位于卸料的伸縮式夾持裝置43b的上方（面向數控機床向機床內部看），此時上料的伸縮式夾持裝置43a的軸心線和數控機床6的機床主軸的的軸心線同軸。上料的伸縮式夾持裝置43a的伸縮裝置43-2伸出帶動夾持手爪43-1前進到位，將上料的伸縮式夾持裝置43a的夾持手爪43-1上的待加工工件送進數控機床6機床主軸的主軸卡盤上，上料的伸縮式夾持裝置43a的夾持手爪43-1松開待加工工件，主軸卡盤7閉合將待加工工件夾緊，上料的伸縮式夾持裝置43a的伸縮裝置帶動夾持手爪43-1縮回到位。啟動水平驅動機構41-4，在水平驅動機構41-4的驅動下，機械手4的水平滑臺41退回到初始位置，機械手4的旋轉驅動裝置42順時鐘旋轉９０°，使卸料的伸縮式夾持裝置43b和上料的伸縮式夾持裝置43a處于豎立位置，卸料的伸縮式夾持裝置43b的夾持手爪43-1朝下，上料的伸縮式夾持裝置43a的夾持手爪43-1朝上，卸料的伸縮式夾持裝置43b的伸縮裝置43-2帶動夾持手爪43-1穿過基架1上的取料口1-4向下運動到送料裝置54的上下料工位，然后卸料的伸縮式夾持裝置43b的夾持手爪43-1松開，將夾持手爪43-1上已加工工件放在送料裝置54上下料工位的工件托盤55上，最后卸料的伸縮式夾持裝置43b的伸縮裝置縮回，帶動卸料的伸縮式夾持裝置43b的夾持手爪43-1向上運動到位。機械手4的旋轉驅動裝置42順時針旋轉１８０°，使上料的伸縮式夾持裝置43a的夾持手爪43-1朝下，送料裝置54啟動，帶動送料裝置54上的輸送鏈將已加工工件送到下一工位，同時將下一個待加工工件通過感應裝置3控制送到上下料工位。送料裝置54停止，上料的伸縮式夾持裝置43a的伸縮裝置伸出帶動夾持手爪43-1向下運動到位，然后上料的伸縮式夾持裝置43a的夾持手爪43-1閉合，夾持手爪43-1夾緊送料裝置54工件托盤上的待加工工件，最后上料的伸縮式夾持裝置43a的伸縮裝置縮回，帶動夾持手爪43-1和待加工工件向上運動到位。機械手4的旋轉驅動裝置42逆時針旋轉90°，使機械手回到初始狀態。完成一個上下料循環。

本實用新型數控機床自動化上下料裝置的送料平臺5上設置送料裝置54和機械手4，實現了送料裝置54與機械手4的高效整合，送料裝置54上的輸送鏈上設置的托盤能適應大小不同、直徑各異的工件輸送。機械手4的伸縮式夾持裝置43在送料裝置54上下料工位的正上方。送料平臺5在數控機床6的主軸卡盤7附近，保證了送料裝置54上下料工位和主軸卡盤7的加工工位之間的距離很短，機械手4可以通過一個簡單的橫向運動動作實現將送料裝置54上下料工位上的待加工工件送到主軸卡盤7的加工工位上。所述機械手4通過基架1固定安裝在送料平臺5上，送料平臺5的下端面設有用于與數控機床6滑動配合的導軌52，數控機床6上固定導軌滑座53，導軌52與導軌滑座53滑動配合。在自動上下料時，送料平臺5固定在上下料工位；需要人工操作時，送料平臺5帶動機械手4沿導軌52方向遠離數控機床6的機床主軸71為操作者讓出作業空間。采用本實用新型數控機床自動化上下料裝置能適應大小不同、直徑各異的工件上下料，顯著的縮短了上下料時間，提高了生產效率，節約了物流空間，節約了人力資源，能夠適用于要求較高的精密數控臥式車床，有效的提升了在加工行業的整體競爭力。
