本實用新型涉及鋼管加工設備技術領域，具體為一種新型全自動直縫焊管生產線準備段。

背景技術：

直縫管是鋼管的一種，指焊縫與鋼管縱向平行的鋼管，目前，國內的中小徑直縫焊管生產一般采用高頻焊接的方式，其焊接工藝一直未能得到業內的普遍認可，而埋弧焊接方式的可靠性確是有目共睹，故采用埋弧焊接的方式生產直縫焊管便應運而生，但其準備段的生產工藝和控制方式卻與高頻焊管有很大的不同，所以設計一種能完全滿足埋弧焊管生產要求的準備段迫在眉睫。

技術實現要素：

本實用新型的目的在于提供一種新型全自動直縫焊管生產線準備段，具備能夠滿足埋弧焊管生產要求的準備段的優點，解決了高頻焊接無法滿足埋弧焊管生產要求的準備段的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型全自動直縫焊管生產線準備段，包括上料裝置，所述上料裝置內設置有斜輥輸送輥道，所述斜輥輸送輥道的一端貫穿上料裝置并位于輸送鏈裝置一段內，所述輸送鏈裝置一段的頂部設置有輸送鏈裝置二段，所述輸送鏈裝置二段的頂部設置有輸送鏈裝置三段，所述輸送鏈裝置三段內設置有主動輥道，所述主動輥道內活動安裝有活套，所述主動輥道的頂部設置有位于輸送鏈裝置三段內的主動輸送輥道，所述主動輥道的一端貫穿輸送鏈裝置三段并固定連接有板邊除銹裝置，所述板邊除銹裝置遠離主動輥道的一側固定連接有探傷輥道，所述主動輥道遠離板邊除銹裝置的一端貫穿輸送鏈裝置三段并設置有橫切剪，所述橫切剪遠離主動輥道的一側固定連接有立輥裝置二，所述立輥裝置二遠離橫切剪的一側設置有托輥臺架，所述托輥臺架遠離立輥裝置二的一側設置有七輥矯平機，所述七輥矯平機遠離托輥臺架的一側設置有立輥裝置一，所述立輥裝置一遠離七輥矯平機的一側設置有引料機，所述引料機遠離立輥裝置一的一側固定連接有拆頭機，所述拆頭機遠離引料機的一側固定連接有開卷機，所述開卷機遠離拆頭機的一側固定連接有備卷臺。

優選的，所述上料裝置內開設有納物間，所述斜輥輸送輥道位于納物間內。

優選的，所述輸送鏈裝置一段內開設有容置間一，所述斜輥輸送輥道位于容置間一內。

優選的，所述輸送鏈裝置三段內開設有儲物間，所述主動輥道和主動輸送輥道均位于儲物間內。

優選的，所述備卷臺的數量為三個，且備卷臺遠離開卷機的一側依次設置有備卷臺一、備卷臺二和備卷臺三。

優選的，所述輸送鏈裝置二段包括支撐架，所述支撐架的頂部固定安裝有活動套，所述活動套內活動安裝有位于支撐架頂部的滾動桿，所述滾動桿的頂部活動安裝有支撐板。

優選的，所述輸送鏈裝置二段內開設有容置間二，所述支撐架、活動套、滾動桿和支撐板均位于容置間二內。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置七輥矯平機，達到了矯平物料的效果，能夠?qū)ξ锪线M(jìn)行重復定位，而且矯平精度高，能夠滿足物料上下開卷的矯平要求，能夠提高生產埋弧焊管準備段的工作效率。

2、本實用新型通過設置上料裝置，達到了自動上料的效果，能夠自動取料和上卷，這樣不僅能夠提高生產埋弧焊管準備段的工作效率，而且無需人工，這樣就大大降低了發生安全事故的幾率。

附圖說明

圖1為本實用新型結構示意圖；

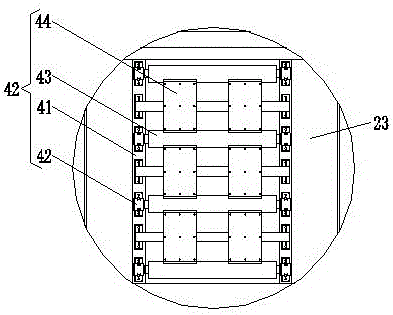

圖2為本實用新型結構A部的局部放大示意圖。

圖中：1上料裝置、2斜輥輸送輥道、3輸送鏈裝置一段、4輸送鏈裝置二段、41支撐架、42活動套、43滾動桿、44支撐板、5輸送鏈裝置三段、6主動輥道、7活套、8主動輸送輥道、9板邊除銹裝置、10探傷輥道、11橫切剪、12立輥裝置二、13托輥臺架、14七輥矯平機、15立輥裝置一、16引料機、17拆頭機、18開卷機、19備卷臺、191備卷臺一、192備卷臺二、193備卷臺三、20納物間、21容置間一、22儲物間、23容置間二。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，一種新型全自動直縫焊管生產線準備段，包括上料裝置1，通過設置上料裝置1，達到了自動上料的效果，能夠自動取料和上卷，這樣不僅能夠提高生產埋弧焊管準備段的工作效率，而且無需人工，這樣就大大降低了發生安全事故的幾率，上料裝置1內設置有斜輥輸送輥道2，通過設置上料裝置1能夠?qū)⑽锪陷斔偷叫陛佪斔洼伒?上，上料裝置1內開設有納物間20，斜輥輸送輥道2位于納物間20內，通過開設納物間20能夠容納斜輥輸送輥道2，斜輥輸送輥道2的一端貫穿上料裝置1并位于輸送鏈裝置一段3內，通過設置斜輥輸送輥道2能夠?qū)⑽锪陷斔偷捷斔玩溠b置一段3內，輸送鏈裝置一段3內開設有容置間一21，斜輥輸送輥道2位于容置間一21內，通過開設容置間一21能夠容納斜輥輸送輥道2，輸送鏈裝置一段3的頂部設置有輸送鏈裝置二段4，通過設置輸送鏈裝置一段3能夠?qū)⑽锪陷斔偷捷斔玩溠b置二段4內。

請參閱圖2，輸送鏈裝置二段4包括支撐架41，支撐架41的頂部固定安裝有活動套42，通過設置支撐架41能夠支撐活動套42，活動套42內活動安裝有位于支撐架41頂部的滾動桿43，通過設置活動套42能夠支撐滾動桿43，滾動桿43的頂部活動安裝有支撐板44，通過設置滾動桿43能夠支撐支撐板44并帶動支撐板44移動，輸送鏈裝置二段4內開設有容置間二23，支撐架41、活動套42、滾動桿43和支撐板44均位于容置間二23內，通過開設容置間二23能夠容納支撐架41、活動套42、滾動桿43和支撐板44。

請參閱圖1，輸送鏈裝置二段4的頂部設置有輸送鏈裝置三段5，通過設置輸送鏈裝置二段4能夠?qū)⑽锪陷斔偷捷斔玩溠b置三段5內，輸送鏈裝置三段5內設置有主動輥道6，通過設置主動輥道6能夠帶動物料進行移動，主動輥道6內活動安裝有活套7，通過設置活套7能夠平衡張力，主動輥道6的頂部設置有位于輸送鏈裝置三段5內的主動輸送輥道8，通過設置主動輸送輥道8能夠帶動物料進行移動，輸送鏈裝置三段5內開設有儲物間22，主動輥道6和主動輸送輥道8均位于儲物間22內，通過開設儲物間22能夠容納主動輥道6和主動輸送輥道8，主動輥道6的一端貫穿輸送鏈裝置三段5并固定連接有板邊除銹裝置9，通過設置板邊除銹裝置9能夠去除板料的邊銹，板邊除銹裝置9遠離主動輥道6的一側固定連接有探傷輥道10，通過設置探傷輥道10能夠檢查物料是否能夠用于加工，主動輥道6遠離板邊除銹裝置9的一端貫穿輸送鏈裝置三段5并設置有橫切剪11，通過設置橫切剪11能夠?qū)ξ锪线M(jìn)行剪切，橫切剪11遠離主動輥道6的一側固定連接有立輥裝置二12，通過設置立輥裝置二12能夠夾持物料，立輥裝置二12遠離橫切剪11的一側設置有托輥臺架13，通過設置托輥臺架13能夠支撐物料，托輥臺架13遠離立輥裝置二12的一側設置有七輥矯平機14，通過設置七輥矯平機 14，達到了矯平物料的效果，能夠?qū)ξ锪线M(jìn)行重復定位，而且矯平精度高，能夠滿足物料上下開卷的矯平要求，能夠提高生產埋弧焊管準備段的工作效率，七輥矯平機14遠離托輥臺架13的一側設置有立輥裝置一15，通過設置立輥裝置一15能夠夾持物料，立輥裝置一15遠離七輥矯平機14的一側設置有引料機16，通過設置引料機16能夠帶動物料移動，引料機16遠離立輥裝置一15的一側固定連接有拆頭機17，通過設置拆頭機17能夠?qū)ξ锪线M(jìn)行上下開卷，拆頭機17遠離引料機16的一側固定連接有開卷機18，通過設置開卷機18能夠?qū)ξ锪线M(jìn)行開卷，開卷機18遠離拆頭機17的一側固定連接有備卷臺19，備卷臺19的數量為三個，且備卷臺19遠離開卷機18的一側依次設置有備卷臺一191、備卷臺二192和備卷臺三193，通過設置備卷臺19能夠在開卷機18損壞時對物料進行開卷。

使用時，可通過上料裝置自動上料，然后經過斜輥輸送輥道2、輸送鏈裝置一段3和輸送鏈裝置二段4將物料輸送到主動輥道6上，然后經過板邊除銹裝置9和探傷輥道10后再進入橫切剪11中加工，經立輥裝置二12和托輥臺架13后進入七輥矯平機14進行矯正，然后經引料機16進入拆頭機17內開卷后，從開卷機18處出來即可完成此次加工。

綜上所述：該新型全自動直縫焊管生產線準備段，通過設置上料裝置1、斜輥輸送輥道2、輸送鏈裝置一段3、輸送鏈裝置二段4、輸送鏈裝置三段5、主動輥道6、活套7、主動輸送輥道8、板邊除銹裝置9、探傷輥道10、橫切剪11、立輥裝置二12、托輥臺架13、七輥矯平機14、立輥裝置一15、引料機16、拆頭機17和開卷機18，解決了高頻焊接工藝無法完全滿足埋弧焊管生產要求的準備段的問題，能夠完全滿足埋弧焊管生產要求的準備段，提高埋弧焊管的生產質量和生產效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
