本實用新型涉及一種卡盤,尤其是涉及一種多用三爪卡盤,該多用三爪卡盤可實現加工圓形工件及大部分不規整的工件,它屬于機械加工技術領域。
背景技術:
現機加工設備所使用的三爪卡盤只能裝夾圓形工件,加工偏心工件時需要墊銅片等輔助零件,無法加工不規整工件,如橢圓工件等。如果要加工不規整的工件,需要更換四爪卡盤,增加了工廠機加工操作人員的勞動強度,特別是現在大部分企業加工工件時實行計件來進行計酬,增加了企業的加工成本,且更換卡盤或調整三爪卡盤加工偏心工件浪費時間,降低工作效率,降低企業的生產力。
公開日為2009年06月17日,公開號為201257530的中國專利中,公開了一種名稱為“一種多用途機械卡盤”的實用新型專利。該專利包括卡盤本體和三個或四個卡爪,卡爪對稱地活動安裝在卡盤本體上,卡盤本體通過螺釘固定設置有支撐盤。雖然該專利集三爪自定心和四爪單動為一體,適用于具有一定批量的各種幾何形狀的零件加工,但是在實際操作中,并不適用于加工圓形工件及大部分不規整的工件,操作不便,耗時耗力,故其還是存在上述缺陷。
技術實現要素:
本實用新型的目的在于克服現有技術中存在的上述不足,而提供一種結構設計合理,操作方便,可實現加工圓形工件及大部分不規整的工件,效率高,安全可靠的多用三爪卡盤。
本實用新型解決上述問題所采用的技術方案是:該多用三爪卡盤,包括卡盤前端蓋、卡盤后端蓋和多個卡爪,所述卡盤前端蓋和卡盤后端蓋相互匹配,卡盤前端蓋的側面設有扳手插孔,多個卡爪均布安裝在卡盤前端蓋上,其特征在于:還包括定位座、蓋板、連接塊、定位螺桿、調節螺桿、同步齒輪和檔位手柄,所述定位座連接在卡盤前端蓋和卡盤后端蓋之間,蓋板固定在定位座上,連接塊與卡盤前端蓋相連,定位螺桿安裝在定位座上,調節螺桿的數量與卡爪的數量對應,每個卡爪均與對應的調節螺桿相配合,調節螺桿與同步齒輪嚙合,檔位手柄設置在卡盤前端蓋上;結構合理,操作方便,可實現加工圓形工件及大部分不規整的工件,滿足人們使用需求。
作為優選,本實用新型所述卡盤前端蓋上開有不同檔位的槽孔,檔位手柄設置在對應檔位的槽孔內。
作為優選,本實用新型所述檔位包括聯動檔、獨自移動檔和空檔;通過裝夾不同形狀工件進行不同檔位的調節。
作為優選,本實用新型所述檔位手柄設置在卡盤前端蓋的頂部;便于操作。
作為優選,本實用新型所述卡爪上設有齒條,調節螺桿一端的齒與卡爪的齒條嚙合,該調節螺桿另一端的齒與同步齒輪嚙合。
作為優選,本實用新型所述卡爪為三個,該三個卡爪均布安裝在卡盤前端蓋上。
作為優選,本實用新型所述三個卡爪在卡盤前端蓋中呈120°均布;使得裝夾更方便,加工的精度更高。
作為優選,本實用新型所述扳手插孔為三個,該三個扳手插孔均設在三個卡爪的一側。
作為優選,本實用新型所述定位座上設置有螺紋孔,該螺紋孔中安裝有定位螺桿;通過定位螺桿可進行軸向調節。
本實用新型與現有技術相比,具有以下優點和效果:1、結構合理,操作方便,可實現加工圓形工件及大部分不規整的工件,效率高,安全可靠;2、可快速工作,裝夾大部分形狀各異的零件,無需更換卡盤,具有三爪卡盤與四爪卡盤的功能;3、使用壽命長,制造工藝簡單,其成本低;4、沒有更換卡盤的煩惱,節約時間,提高工作效率,提升企業的生產力;5、減小安全隱患,特別是小加工坊,更換卡盤時,沒有吊機,需要人工抬卡盤安裝到機床上,存在安全隱患。
附圖說明

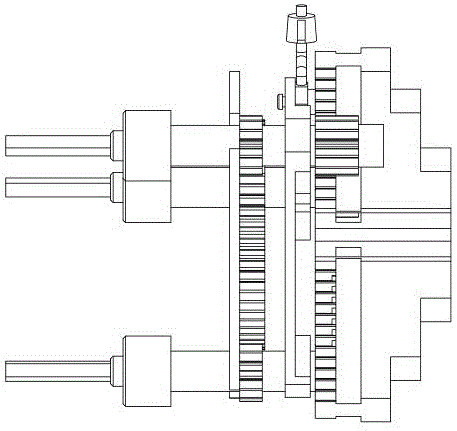

圖1是本實用新型實施例的整體結構示意圖。
圖2是本實用新型實施例中實現三爪卡盤裝夾同心工件的檔位調節結構示意圖。
圖3是本實用新型實施例中實現三爪卡盤裝夾偏心及不規則工件的檔位調節結構示意圖。
圖4是本實用新型實施例中處于空檔位置的檔位調節結構示意圖。
圖中:卡盤前端蓋1,卡盤后端蓋2,卡爪3,定位座4,蓋板5,連接塊6,定位螺桿7,調節螺桿8,同步齒輪9,檔位手柄10,扳手插孔11,槽孔12,齒條13。
具體實施方式
下面結合附圖并通過實施例對本實用新型作進一步的詳細說明,以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。
實施例。
參見圖1至圖4,本實施例多用三爪卡盤包括卡盤前端蓋1、卡盤后端蓋2和多個卡爪3,卡盤前端蓋1和卡盤后端蓋2相互匹配,卡盤前端蓋1的側面設有扳手插孔11,扳手插孔11為三個,該三個扳手插孔11均設在三個卡爪3的一側,多個卡爪3均布安裝在卡盤前端蓋1上。
本實施例定位座4連接在卡盤前端蓋1和卡盤后端蓋2之間,蓋板5固定在定位座4上,連接塊6與卡盤前端蓋1相連,定位螺桿7安裝在定位座4上。
本實施例調節螺桿8的數量與卡爪3的數量對應,每個卡爪3均與對應的調節螺桿8相配合,調節螺桿8與同步齒輪9嚙合,檔位手柄10設置在卡盤前端蓋1上。
本實施例卡盤前端蓋1上開有不同檔位的槽孔12,檔位手柄10設置在對應檔位的槽孔12內,該檔位手柄10設置在卡盤前端蓋1的頂部。
本實施例中的卡爪3上設有齒條13,調節螺桿8一端的齒與卡爪3的齒條13嚙合,該調節螺桿8另一端的齒與同步齒輪9嚙合;卡爪3為三個,該三個卡爪3均布安裝在卡盤前端蓋1上;三個卡爪3在卡盤前端蓋1中的導槽中呈120°均布。
本實施例定位座4上設置有螺紋孔,該螺紋孔中安裝有可軸向調節的定位螺桿7。
本實施例檔位包括聯動檔、獨自移動檔和空檔。
參見圖2—圖4,本實施例通過掛檔來實現三卡爪3聯動或各自移動,具有三爪卡盤與四爪卡盤的功能,通過如下三個運動來實現三爪卡盤與四爪卡盤功能的原理說明:
(1)圓形零件裝夾
通過檔位手柄10掛到聯動檔,使卡盤前端蓋1內部圓柱齒輪變換位置,一頭圓柱齒輪的齒與三卡爪3上的齒條13嚙合,另外一頭圓柱齒輪的齒與卡盤前端蓋1內部的齒輪嚙合,用卡盤鑰匙旋轉其中一根圓柱齒輪可使三個卡盤的爪一起移動,從而實現裝夾圓形工件。
(2)不規整零件裝夾及偏心軸
通過檔位手柄10掛到獨自移動檔,使卡盤前端蓋1內部圓柱齒輪變換位置,一頭圓柱齒輪的齒與三卡爪3上的齒條13嚙合,另外一頭圓柱齒輪的齒與卡盤前端蓋1內部的齒輪脫開,用卡盤鑰匙旋轉其中一根圓柱齒輪只能使與它嚙合一只卡爪3移動,其它二只卡爪3不移動,要移動需分別用卡盤鑰匙旋轉另外二根圓柱齒輪,從而實現裝夾不規整工件及偏心軸。
(3)其它工作原理
通過檔位手柄10掛到空檔,使卡盤前端蓋1內部圓柱齒輪變換位置,一頭圓柱齒輪的齒與三卡爪3上的齒條13脫開,另外一頭圓柱齒輪的齒與卡盤前端蓋1內部的齒輪脫開,實現空擋。設置空擋是因?yàn)檠b夾不規整零件及偏心軸后,可使卡盤三爪復位到中心點,進行圓形工件加工。處于空檔位置,促使多用卡盤可以復位,保證檔位順利的切換。
通過上述闡述,本領域的技術人員已能實施。
此外,需要說明的是,本說明書中所描述的具體實施例,其零、部件的形狀、所取名稱等可以不同,本說明書中所描述的以上內容僅僅是對本實用新型結構所作的舉例說明。凡依據本實用新型專利構思所述的構造、特征及原理所做的等效變化或者簡單變化,均包括于本實用新型專利的保護范圍內。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代,只要不偏離本實用新型的結構或者超越本權利要求書所定義的范圍,均應屬于本實用新型的保護范圍。
