本發明屬于高精度對輥軋機技術領域，具體涉及一種高精度小輥隙調控對輥軋機。

背景技術：

對輥軋機是目前市場上最常見的金屬軋制設備，根據所要軋制金屬要求不同，有體積大小、精度要求不同的各式軋機，以蓄電池板柵軋機為例，就有許多種型號的對輥軋機。

輥隙調整裝置是對輥軋機中最重要的結構之一，主要用于調整輥隙，該裝置的好壞，直接影響著軋件的精度。而現有的輥系調整裝置，主要為手動調整，電動調整和液壓調整。手動調整一般用于不經常進行調節，軋件精度要求不高，以及軋制速度不高的小型軋機上；傳統的電動調整裝置，通過電機直接驅動輥輪的移動，適用于板材厚度適中，輥隙變化較大，速度較快的工況，當縫隙只需要很小量的調整時，電機將很難控制輥輪行程，因而在輥隙調整過程中反應慢、精度低，不再適用于現代化軋機高效、高精的要求；液壓調整裝置，其具有慣性小、靈敏度高、結構緊湊、適合輕度范圍大的軋件，但液壓系統對工作條件要求高、系統復雜，其中要用的感應元器件對精度要求高增加了設備成本，當設備在使用過程中產生振動時，將會影響其調整精度。因此必須將現有技術中的對輥軋機進行改進從而能夠降低成本、簡化結構并且還能夠滿足高精度調節的要求。

技術實現要素：

本發明的目的在于克服現有技術中的不足，提供一種高精度小輥隙調控對輥軋機，結構簡單、成本低廉且能滿足高精度調節的需要。

為解決現有技術問題，本發明公開了一種高精度小輥隙調控對輥軋機，包括：

機架；

對輥機構，可調輥隙、安裝于機架上；

傳動機構，驅動對輥機構中的兩個輥輪轉動；

輥隙調整機構，用于調整對輥機構中兩個輥輪的間隙，

輥隙調整機構包括一對沿第一方向移動的第一滑動件和一對用于支撐對輥機構中其中一個輥輪相對另一個輥輪沿第二方向移動的第二滑動件；每個第一滑動件相對機架運動產生沿第一方向的位移時能夠帶動與其配合的一個第二滑動件產生沿第二方向的位移，第一滑動件的位移值大于第二滑動件的位移值。

進一步地，輥隙調整機構還包括：

一對驅動機構，分別驅動一個第一滑動件運動；每個驅動機構具有一個能夠繞自身軸線轉動而產生沿其軸線方向運動的轉動件，每個轉動件轉動時能夠帶動與其配合的一個第一滑動件沿軸線方向運動。

進一步地，輥隙調整機構還包括：

一對伺服電機，每個伺服電機的輸出軸連接并驅動一個的轉動件。

進一步地，轉動件為絲杠，第一滑動件具有配合絲杠的螺紋孔。

進一步地，第一滑動件具有沿第三方向延伸而成的第一滑動面，第二滑動件具有能夠與第一滑動面構成沿第三方向滑動連接的第二滑動面，第三方向與第一方向的夾角小于45°。

進一步地，傳動機構包括：

能夠在調整輥隙時始終與對輥機構中的兩個輥輪上的齒輪分別構成嚙合的惰輪組件。

進一步地，惰輪組件包括：

第一惰輪，固定安裝于機架上；

第二惰輪，與第一惰輪構成沿其周向的動嚙合。

進一步地，惰輪組件包括：

惰輪架，具有一個固定部和一個能夠相對固定部周向運動的活動部；

操作件，能夠沿其軸線方向運動時驅動惰輪架上的活動部相對固定部運動；

第一惰輪安裝于惰輪架的活動部上，第二惰輪安裝于固定部上。

進一步地，惰輪組件包括：

固定架，安裝于機架上；

連接板，安裝于固定架上，具有一對螺紋孔；

操作件為能夠配合裝入螺紋孔中的螺栓。

進一步地，惰輪架具有一腰型槽，惰輪架在活動的過程中能夠通過向腰型槽中裝入螺栓實現其與固定架的固定。

本發明具有的有益效果：結構簡單、成本低廉且能滿足高精度調節的需要。

附圖說明

圖1為本發明一個優選實施例的結構示意圖；

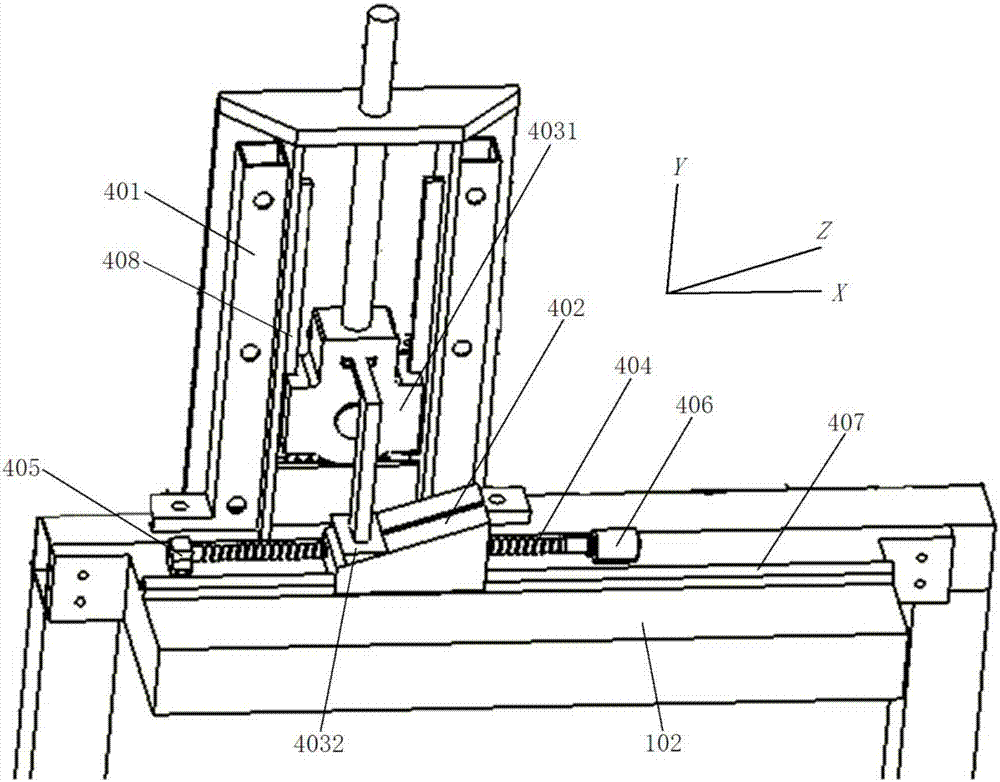

圖2為圖1所示實施例中輥隙調整機構的結構示意圖；

圖3為圖1所示實施例中惰輪組件的結構示意圖；

圖4為圖1所示實施例的工作原理圖。

附圖標記：

101支撐架；102支撐臺；201下輥輪；202上輥輪；301皮帶輪；302主動齒輪；303從動齒輪；304惰輪組件；3041惰輪架；3042固定架；3043連接板；3044第一惰輪；3045第二惰輪；3046第一輪軸；3047第二輪軸；3048腰型槽；3049螺栓；401軸承架；402第一滑動件；403第二滑動件；4031軸承座；4032上滑塊；404絲杠；405端蓋；406伺服電機；407第一導軌；408第二導軌。

具體實施方式

下面結合附圖對本發明作進一步描述。以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。

如圖1至3所示，一種高精度小輥隙調控對輥軋機，包括：機架、對輥機構、傳動機構和輥隙調整機構。

機架包括具有空心安裝區域的支撐架101和安裝于支撐架101兩端的支撐臺102。對輥機構包括兩個沿平行安裝于支撐架101上空心安裝區域的輥輪，兩個輥輪分為在第二方向上的上輥輪202和下輥輪201，其中下輥輪201的位置相對機架固定，而上輥輪202的位置則可相對下輥輪201沿第二方向調節從而改變兩個輥輪的輥隙。

傳動機構包括皮帶輪301、主動齒輪302、從動齒輪303和惰輪組件304。皮帶輪301和主動齒輪302同軸安裝于下輥輪201的輥軸上，下輥輪201通過電機和皮帶傳動機構帶動而轉動；從動齒輪303安裝于上輥輪202的輥軸上，上輥輪202和下輥輪201通過惰輪組件304構成旋向相反的齒輪傳動。

惰輪組件304包括惰輪架3041、固定架3042、第一惰輪3044、第二惰輪3045和操作件。固定架3042可通過焊接的方式安裝于支撐架101上，固定架3042上還焊接有連接板3043，連接板3043上具有一對螺紋孔。

惰輪架3041具有一個固定部和一個能夠相對固定部周向運動的活動部；其中的固定部通過第二輪軸3047轉動安裝于固定架3042上，同時將第二惰輪3045轉動安裝于第二輪軸3047上，此時的惰輪架3041則可以以第二輪軸3047的軸線為轉動中心相對固定架3042轉動。活動部通過第一輪軸3046轉動安裝第一惰輪3044，此時第一惰輪3044便可以相對第二惰輪3045周向運動。操作件為能夠配合裝入螺紋孔中的螺栓3049，其端部抵接惰輪架3041從而在能夠沿其軸線方向運動時驅動惰輪架3041上的活動部相對固定部運動。第一惰輪3044與從動齒輪303嚙合，第二惰輪3045能夠在惰輪架3041轉動的過程中始終與主動齒輪302嚙合從而實現動力的傳遞。惰輪架3041具有一對腰型槽，惰輪架3041在活動的過程中能夠通過向腰型槽3048中裝入螺栓實現其與固定架3042的固定。

輥隙調整機構包括一對沿第一方向移動的第一滑動件402和一對用于支撐對輥機構中其中一個輥輪相對另一個輥輪沿第二方向移動的第二滑動件403。每個第二滑動件403各通過一個軸承架401活動安裝于每個支撐臺102上從而能夠產生沿第二方向的位移。每個第一滑動件402各通過一個驅動機構活動安裝于每個支撐臺102上從而能夠產生沿第一方向的位移。具體地，每個驅動機構具有一個能夠繞自身軸線轉動而產生沿其軸線方向運動的絲杠404，絲杠404的一端連接一個伺服電機406的輸出軸，另一端通過一個端蓋405轉動安裝于支撐臺102上。伺服電機406工作時帶動絲杠404旋轉，第一滑動件402通過螺紋孔與絲杠404配合進而沿第一方向移動。

第一滑動件402為一下滑塊，其通過第一導軌407滑動安裝于支撐臺102上，下滑塊具有沿第三方向延伸而成的第一滑動面。第二滑動件403包括軸承座4031和上滑塊4032，軸承座4031的兩側分別通過一個第二導軌408滑動安裝于軸承架401上，該軸承座4031與上輥輪202的輥軸配合從而對上輥輪202形成活動支撐。上滑塊4032固定在軸承座4031上，其具有能夠與第一滑動面構成沿第三方向滑動連接的第二滑動面。第三方向與第一方向的夾角小于45°，從而使下滑塊在第一方向上的位移值大于上滑塊4032在第二方向上的位移值。

本發明中，第一方向是指圖2中的x軸方向，實際應用過程中應當與地面或支撐臺102的臺面平行。第二方向是指圖2中的y軸方向，實際應用過程中應當與地面或支撐臺102的臺面垂直。第三方向是指圖2中的z軸方向，實際應用過程中應當與x軸和y軸共面并使與x軸的夾角盡可能的小。

本發明中，為了保證調節精度，輥隙調整機構可以以軸對稱或鏡像方式安裝，為雙機構聯動機構。

如圖4所示，令第三方向與第一方向之間的夾角為θ，上滑塊4032在第二方向的位移為h，下滑塊在第一方向的位移為s。根據三角函數可求得h＝s·tanθ，即s＝h/tanθ，由于θ＜45°，故s始終大于h，為此控制好s即可控制好h。又因?yàn)榻z杠404的螺距為已知值p，伺服電機406的轉動圈數為n，故s＝n·p。伺服電機406中，圈數n很容易控制且絲杠的螺距p也可以選擇，因此s值也很容易控制。根據軋機的具體工作狀況，輥隙的具體調整范圍與精度要求，選用不同θ角的上下滑塊，盡管當θ調整非常小，精度要求很高時，只要θ值足夠小，s值始終會放大。因?yàn)閔＝s·tanθ＝n·p·tanθ，當s被放大后，只要控制n就很容易控制輥隙精度。另一方面，對于移動相同的位移s而言，選用的絲杠的螺距p越小，則圈數n越大，如此一來便可以進一步提高輥隙的精度。同時，絲桿具有自鎖功能，能夠避免對輥在工作過程中產生相對位移，從而進一步提高了其在運動過程中的輥隙精度保持。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和變形，這些改進和變形也應視為本發明的保護范圍。
