本技術涉及機械，尤其涉及一種齒輪反力裝置。

背景技術：

1、隨著社會的進步，汽車行業的競爭愈發激烈，為了提高生產線的自動化水平，降低人工成本，在對工藝及自動化的要求滿足的前提下，往往借助自動化設備實現齒輪的自動化擰緊。

2、目前齒輪擰緊主要依靠人工進行上料，并通過人工對齒輪提供反力，使齒輪擰緊設備能夠?qū)X輪旋擰在指定零件上；其中，反力是與齒輪擰緊設備旋擰齒輪的方向相反的力，用以配合齒輪擰緊設備將齒輪旋擰在指定零件上；

3、然而，發明人發現，采用人工上料的方式不僅生產效率低下，而且采用人工提供反力的方式很容易對工人人身造成傷害。

技術實現思路

1、本技術提供一種齒輪反力裝置，用以解決當前采用人工上料的方式不僅生產效率低下，而且采用人工提供反力的方式很容易對工人人身造成傷害的問題。

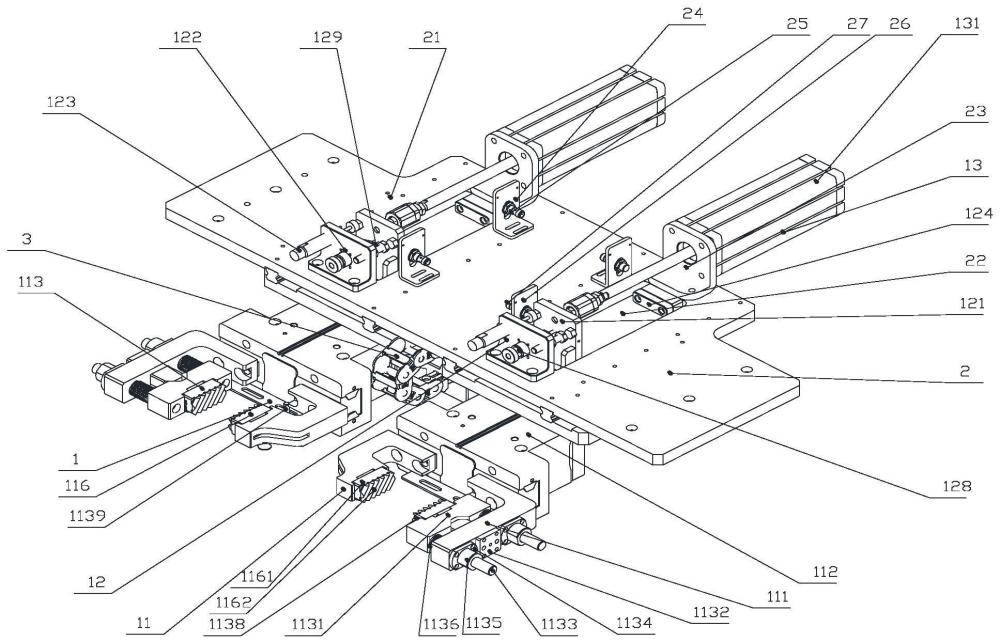

2、本技術提供一種齒輪反力裝置，用于對齒輪進行定位夾緊，所述裝置包括：反力機構和支撐機構；

3、所述反力機構用于對齒輪進行定位夾緊；

4、所述反力機構固定在所述支撐機構上，至少一個所述反力機構在所述支撐機構上依次排列；

5、所述反力機構包括：夾爪機構、連接機構和移動機構；

6、所述夾爪機構用于對所述齒輪進行定位夾緊；

7、所述連接機構與所述夾爪機構連接，所述連接機構固定在所述支撐機構上，使所述夾爪機構通過所述連接機構固定在所述支撐機構上；

8、所述移動機構固定在所述支撐機構上，所述移動機構與所述連接機構連接，所述移動機構用于通過所述連接機構調整所述夾爪機構的位置。

9、上述方案中，所述夾爪機構包括：夾爪結構、氣爪和調整結構；

10、所述夾爪結構用于對所述齒輪進行定位夾緊；

11、所述氣爪與所述夾爪結構連接，所述氣爪用于對所述夾爪結構提供夾緊力，所述夾緊力用于使所述夾爪結構對所述齒輪進行定位夾緊；

12、所述調整結構與所述夾爪結構連接，所述調整結構用于調整所述夾爪結構的夾緊尺寸，所述夾緊尺寸是夾爪結構夾緊的齒輪的直徑。

13、上述方案中，所述調整結構包括：對心板、調整板、導向柱、直線軸承、螺紋座和矩形彈簧；

14、所述對心板位于所述夾爪結構的夾緊空間，所述夾緊空間用于放置齒輪，所述對心板用于調整所述夾緊空間的夾緊尺寸；

15、所述導向柱的一端與所述對心板連接，所述導向柱用于將所述對心板固定在夾爪結構上；

16、所述調整板位于所述夾爪結構的外側，所述夾爪結構設置有所述直線軸承；所述直線軸承連通所述夾爪結構的兩側，所述直線軸承內同軸布置有矩形彈簧；

17、所述導向柱的另一端依次穿過所述矩形彈簧和所述調整板，并與所述螺紋座連接；所述調整板用于調整所述對心板在所述夾緊空間內的位置，以調整所述夾緊空間的夾緊尺寸；

18、所述螺紋座與所述導向柱通過螺紋連接，所述螺紋座通過所述螺紋連接向所述矩形彈簧提供拉力，所述矩形彈簧根據所述拉力所生成的彈力，與所述螺紋座提供的拉力相互配合，將所述調整座、所述導向柱和所述對心板固定在所述夾爪結構上。

19、上述方案中，所述調整結構還包括：仿形齒、安裝座和第一接近開關；

20、所述安裝座與所述對心板遠離所述調整板的一側連接，所述仿形齒與所述安裝座連接，所述仿形齒用于與位于夾緊空間內的齒輪的外輪廓接觸；

21、所述第一接近開關位于所述夾緊空間內，并固定在所述夾爪結構上；

22、所述第一接近開關用于檢測齒輪在所述夾緊空間內的位置。

23、上述方案中，所述仿形齒具有v形槽，所述v形槽用于與位于夾緊空間內的齒輪的外輪廓接觸；

24、所述仿形齒與所述安裝座之間通過插拔銷連接。

25、上述方案中，所述夾爪機構還包括：夾爪連接板；

26、所述夾爪連接板與所述氣爪連接，所述夾爪連接板還與所述連接機構的l形連接板的水平部分之間通過安裝鍵進行鍵連接，使所述連接機構通過所述l形連接板和所述夾爪連接板與所述夾爪機構連接，所述鍵連接用于使所述夾爪連接板和l形連接板之間為可拆卸連接。

27、上述方案中，所述支撐機構包括支撐板，所述支撐板具有移動口，所述移動口連通所述支撐板的上表面和下表面；

28、所述連接機構包括：l形連接板、定位板、油壓緩沖器、第一墊塊、導軌和定位塊；

29、所述l形連接板位于所述移動口內，所述l形連接板的水平部分與所述夾爪機構連接，所述l形連接板的豎直部分與所述移動機構連接，所述移動機構通過所述l形連接板沿所述移動口的長度方向移動所述夾爪機構；

30、所述定位板位于所述移動口在長度方向上的一側，并固定在所述支撐板的上表面上，所述油壓緩沖器固定在所述定位板上，所述油壓緩沖器用于對所述l形連接板的豎直部分進行緩沖；

31、所述移動機構位于所述移動口在長度方向上的另一側，并固定在所述支撐板的上表面上；所述移動機構用于控制所述l形連接板在所述移動口中沿所述長度方向移動；

32、所述第一墊塊連接在所述移動口靠近移動機構的一側側邊上，所述第一墊塊用于對所述l形連接板的豎直部分進行緩沖；

33、所述導軌固定在所述支撐板的下表面，所述導軌的軸向與所述移動口的長度方向一致；

34、所述定位塊與所述導軌滑動連接，所述定位塊與所述夾爪機構連接。

35、上述方案中，所述連接機構還包括：無油襯套、導向桿、定位板、頂桿、螺母和彈簧；

36、所述無油襯套固定在所述定位板上，所述無油襯套的兩端連通所述定位板；

37、所述導向桿的一端插入所述無油襯套內，所述導向桿的另一端與所述彈簧的一端連接，所述彈簧的另一端與所述頂桿通過螺母連接；

38、所述頂桿連接有螺母的一端用于與所述l形連接板的豎直部分接觸。

39、上述方案中，所述支撐機構包括支撐板、氣缸連接件、傳感支架和第二接近開關；

40、所述氣缸連接件位于所述支撐板的移動口遠離所述連接機構的定位板的一側，所述氣缸連接件固定在所述支撐板的上表面上，所述氣缸連接件通過與所述移動機構連接，使所述移動機構固定在所述支撐板的上表面上；

41、所述傳感支架位于所述移動口朝向所述移動機構的一側，所述傳感支架固定在所述支撐板的上表面上，所述第二接近開關固定在所述傳感支架上，所述第二接近開關用于檢測所述連接機構的l形連接板的位置。

42、上述方案中，所述裝置還包括拖鏈和拖鏈支架；

43、所述拖鏈支架固定在所述支撐機構的支撐板的下表面上，所述拖鏈固定在所述拖鏈支架上；所述拖鏈用于容納與所述移動機構的氣缸連接的第一氣管，所述第一氣管用于向所述氣缸提供壓力氣體；所述拖鏈還用于容納與所述夾爪機構的氣爪連接的第二氣管，所述第二氣管用于向所述氣爪提供壓力氣體。

44、本技術提供的一種齒輪反力裝置，將支撐機構固定在指定位置上，通過設置反力機構夾取齒輪并將齒輪移動至指定位置的方式，實現了對齒輪進行自動上料的技術效果，避免了人工的使用，提高了齒輪上料效率。

45、同時，反力機構還通過自動化機械手段為齒輪提供反力，避免當前使用人工對齒輪提供反力的方法使用，保證了對齒輪提供反力的穩定性，避免了工人在對齒輪施加反力時受到傷害的情況發生。
