本技術涉及銅管加工，具體為一種銅管加工折彎裝置。

背景技術：

1、銅管又稱紫銅管。有色金屬管的一種，是壓制的和拉制的無縫管。銅管具備了良好導電性，導熱性的特性，電子產品的導電配件以及散熱配件的主要材料，在銅管配合散熱器使用需要配合折彎，此時銅管將通過折彎裝置進行加工。

2、經檢索，現有中國專利公告號為：cn218486946u，提供了一種散熱器銅管加工的折彎裝置，當銅管本體需要加工時可通過手持第二夾持板施力遠離第一夾持板呈展開狀態，此時銅管本體放置在第一夾持板與第二夾持板之間，此時取消對第二夾持板的施力，使得第二夾持板可通過第一彈簧的壓力使得第二固定板在固定桿的表面滑動，第二固定板移動時將使得第二夾持板對銅管本體進行施力，第二夾持板可配合第一夾持板對銅管本體進行限位，實現了便于限位的效果，防止出現銅管本體加工時出現脫位的情況，從而影響使用效果。

3、雖然上述專利可以對銅管本體進行限位，但上述的裝置還存在以下問題：裝置在對銅管進行彎折加工的過程中，由于裝置需要通過第二夾持板可配合第一夾持板對銅管本體進行限位，但是由于裝置只能一次對少個銅管進行限位加工，使裝置不能一次對多個銅管進行同時加工，從而使裝置對銅管加工的效率較低，使裝置的使用范圍降低，針對上述情況，在現有的裝置基礎上進行技術創新。

技術實現思路

1、本實用新型的目的在于提供一種銅管加工折彎裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種銅管加工折彎裝置，包括工作臺，所述工作臺的內部開設有延伸至工作臺外部的移動槽，移動槽的內部滑動連接有兩個對稱的移動架，兩個移動架的頂部分別固定連接有第一定位板和第二定位板，移動槽的內部轉動連接有延伸至工作臺外部的第一螺紋桿，工作臺的頂部設置有彎折輥，工作臺的頂部開設有延伸至工作臺外部的彎折槽，工作臺的底部固定連接有連接固定架，連接固定架上固定連接有第一電機，第一電機的輸出端固定連接有轉動盤，轉動盤的頂部固定連接有彎折軸。

3、優選的，所述彎折軸設置在遠離轉動盤的圓心處，彎折軸位于彎折槽的內部。

4、優選的，所述彎折槽的截面為弧形，所述第一定位板和第二定位板的相對側均設置有橡膠層。

5、優選的，所述第一螺紋桿的表面以其中央處為起點設置有兩段相反的螺紋，移動架的內部與第一螺紋桿的表面螺紋連接，兩個移動架分別設置在第一螺紋桿表面的兩段相反螺紋上。

6、優選的，所述工作臺的頂部開設有滑槽，滑槽的內部滑動連接有推板，工作臺的一側固定連接有第二電機，第二電機的輸出端轉動貫穿工作臺的內部并延伸至滑槽的內部，第二電機的輸出端固定連接有第三螺紋桿，第三螺紋桿遠離第二電機的一端與滑槽的內部轉動連接。

7、優選的，所述第二定位板遠離第一定位板的一側開設有調節槽，調節槽的內部滑動連接有延伸至調節槽外部的連接架，連接架的截面為t字形，連接架的頂部固定連接有兩個對稱的固定板。

8、優選的，所述調節槽的內部轉動連接有延伸至第二定位板外部的第二螺紋桿，第二螺紋桿的表面與連接架的內部螺紋連接。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該銅管加工折彎裝置，通過第一定位板和第二定位板的移動可以使第一定位板和第二定位板之間的距離得到調節，并使第一定位板和第二定位板對多個銅管進行工作臺定位，同時通過固定板可以對銅管進行定位固定，從而在一定程度上減少多個銅管在進行彎折時，銅管出現翹起的情況，從而使銅管可以更加順利地進行彎折加工，使裝置可以對多個銅管進行同時加工，使銅管的加工效率得到一定的提升。

11、2、該銅管加工折彎裝置，通過橡膠層可以使第一定位板和第二定位板在對銅管進行限位的過程中，對銅管進行防護，并使銅管的加工質量得到一定保障。

技術特征：

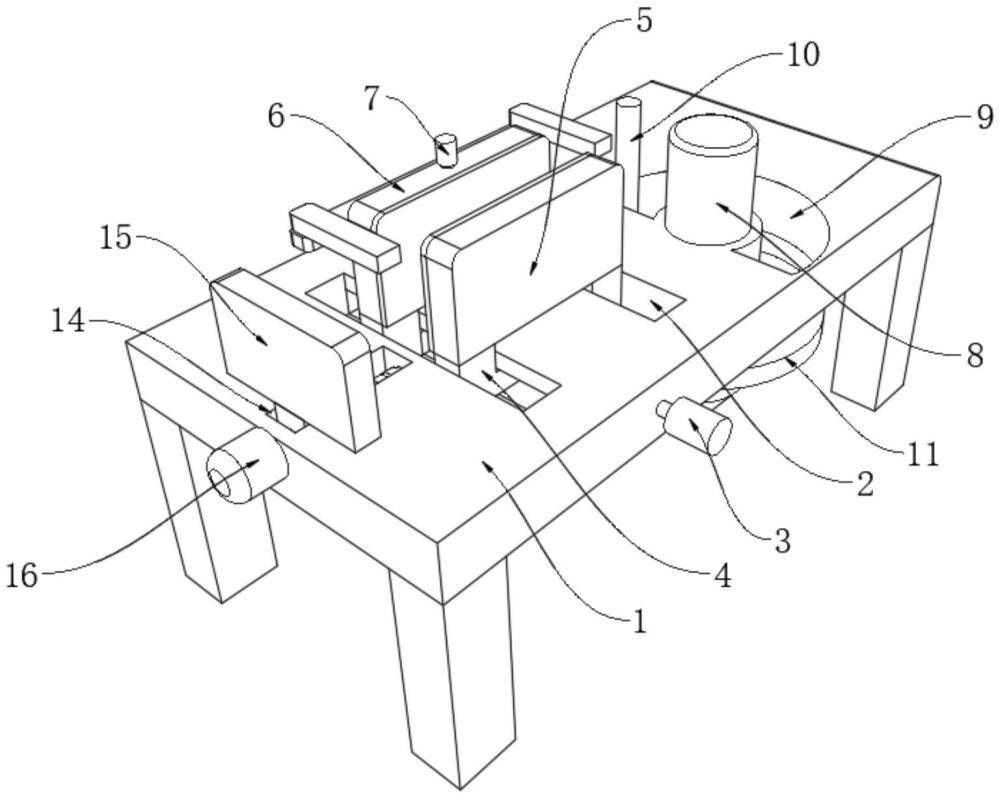

1.一種銅管加工折彎裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的內部開設有延伸至工作臺(1)外部的移動槽(2)，移動槽(2)的內部滑動連接有兩個對稱的移動架(4)，兩個移動架(4)的頂部分別固定連接有第一定位板(5)和第二定位板(6)，移動槽(2)的內部轉動連接有延伸至工作臺(1)外部的第一螺紋桿(3)，工作臺(1)的頂部設置有彎折輥(8)，工作臺(1)的頂部開設有延伸至工作臺(1)外部的彎折槽(9)，工作臺(1)的底部固定連接有連接固定架(12)，連接固定架(12)上固定連接有第一電機(13)，第一電機(13)的輸出端固定連接有轉動盤(11)，轉動盤(11)的頂部固定連接有彎折軸(10)。

2.根據權利要求1所述的一種銅管加工折彎裝置，其特征在于：所述彎折軸(10)設置在遠離轉動盤(11)的圓心處，彎折軸(10)位于彎折槽(9)的內部。

3.根據權利要求1所述的一種銅管加工折彎裝置，其特征在于：所述彎折槽(9)的截面為弧形。

4.根據權利要求1所述的一種銅管加工折彎裝置，其特征在于：所述第一定位板(5)和第二定位板(6)的相對側均設置有橡膠層。

5.根據權利要求1所述的一種銅管加工折彎裝置，其特征在于：所述第一螺紋桿(3)的表面以其中央處為起點設置有兩段相反的螺紋，移動架(4)的內部與第一螺紋桿(3)的表面螺紋連接，兩個移動架(4)分別設置在第一螺紋桿(3)表面的兩段相反螺紋上。

6.根據權利要求5所述的一種銅管加工折彎裝置，其特征在于：所述工作臺(1)的頂部開設有滑槽(14)，滑槽(14)的內部滑動連接有推板(15)，工作臺(1)的一側固定連接有第二電機(16)，第二電機(16)的輸出端轉動貫穿工作臺(1)的內部并延伸至滑槽(14)的內部，第二電機(16)的輸出端固定連接有第三螺紋桿(17)，第三螺紋桿(17)遠離第二電機(16)的一端與滑槽(14)的內部轉動連接。

7.根據權利要求6所述的一種銅管加工折彎裝置，其特征在于：所述第二定位板(6)遠離第一定位板(5)的一側開設有調節槽(19)，調節槽(19)的內部滑動連接有延伸至調節槽(19)外部的連接架(20)，連接架(20)的截面為t字形，連接架(20)的頂部固定連接有兩個對稱的固定板(18)。

8.根據權利要求7所述的一種銅管加工折彎裝置，其特征在于：所述調節槽(19)的內部轉動連接有延伸至第二定位板(6)外部的第二螺紋桿(7)，第二螺紋桿(7)的表面與連接架(20)的內部螺紋連接。

技術總結
本技術屬于銅管加工技術領域，具體公開了一種銅管加工折彎裝置，包括工作臺，所述工作臺的內部開設有延伸至工作臺外部的移動槽，移動槽的內部滑動連接有兩個對稱的移動架，兩個移動架的頂部分別固定連接有第一定位板和第二定位板，移動槽的內部轉動連接有延伸至工作臺外部的第一螺紋桿，工作臺的頂部設置有彎折輥，該銅管加工折彎裝置，通過第一定位板和第二定位板的移動可以使第一定位板和第二定位板之間的距離得到調節，并使第一定位板和第二定位板對多個銅管進行工作臺定位，同時通過固定板可以對銅管進行定位固定，從而在一定程度上減少多個銅管在進行彎折時，銅管出現翹起的情況，從而使銅管可以更加順利地進行彎折加工。

技術研發人員：朱秀秀
受保護的技術使用者：浙江萬天科技有限公司
技術研發日：20240529
技術公布日：2025/4/28
