本技術涉及焊接夾具，具體涉及一種適用于壁厚1mm以下的導管焊接裝置。

背景技術：

1、焊接，也稱作熔接，是一種以加熱、高溫或者高壓的方式接合金屬或其他熱塑性材料的制造工藝及技術。現代焊接的能量來源有很多種，包括氣體焰、電弧、激光、電子束、摩擦和超聲波等。

2、在焊接的工種工藝中，包括對導管的焊接工藝，將兩根導管或者導管與法蘭盤等管狀工件進行焊接，在焊接之前需要將兩根導管對齊，并且在焊接的過程中，兩根導管也要保持對齊狀態。現有技術中，通常采用的是夾持固定方法，通過兩個夾具夾住兩個導管，使兩個導管對齊，然后再對兩個導管之間的縫隙處進行焊接。

3、基于上述現有技術，在采用夾具夾住導管進行焊接的時候，只能從外部對導管用力來夾住，對于厚度較厚的導管來說，導管能夠承受夾具夾住時候產生的力，但是對于1mm以下的導管來說，由于導管的管壁很薄，稍大一些的力量就會導致管壁凹陷，因此采用現有技術中常規的外部夾持方法，在夾持這類薄壁導管進行焊接的時候，很容易在夾持的過程中導致導管管壁凹陷，從而影響最終產品的質量。

技術實現思路

1、本實用新型的目的在于提供一種適用于壁厚1mm以下的導管焊接裝置，解決現有技術中，采用夾持固定的方式來焊接1mm以下導管的時候，導管的管壁容易在夾持的過程中凹陷，影響最終產品質量的問題。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種適用于壁厚1mm以下的導管焊接裝置，包括底座，底座的上側豎向設置有立柱，立柱的上端安裝有漲緊柱，漲緊柱內豎向設置有驅動腔，環繞漲緊柱的外壁豎向設置有若干個與驅動腔相連通的條孔，若干個條孔內均滑動設置有內撐條，驅動腔內設置有滑動柱，立柱內豎向設置有貫通上下兩端的氣孔，驅動腔的下端通過滑動孔和氣孔的上端相連通，氣孔的下端通過氣管連接有外部供氣模塊；滑動柱的下部滑動設置于滑動孔內，滑動柱的上端置于驅動腔內，環繞滑動柱的側面設置有若干個推動塊，推動塊的外側設置為由上至下傾斜向外的第一斜面，若干個內撐條的內側均設置有凹槽，凹槽的上槽壁均設置為和第一斜面相匹配的第二斜面，推動塊的外端置于凹槽內。

4、更進一步的技術方案是，內撐條的兩端均設置有復位槽，復位槽內均設置有復位塊，復位塊的一端穿出復位槽與條孔的孔壁相連，復位塊朝向驅動腔的一側設置有復位彈簧，復位彈簧遠離復位塊的另一端和復位槽朝向驅動腔一側的槽壁相連。

5、更進一步的技術方案是，氣孔上端的內壁設置有第一螺紋，漲緊柱的下端環繞滑動孔設置有連接環，環繞連接環的外壁設置有和第一螺紋相匹配的第二螺紋。

6、更進一步的技術方案是，底座上方通過立板安裝有水平設置的安裝板，安裝板上設置有貫通上下兩側的環形孔，立柱的上端穿過環形孔，環繞環形孔的孔壁滑動設置有滑動板，滑動板的上側通過立桿在安裝板的上方安裝有加工板，加工板上安裝有焊接模塊。

7、更進一步的技術方案是，環繞環形孔的孔壁設置有導軌槽，滑動板的側面設置有和導軌槽相匹配的導軌條，滑動板滑動設置于環形孔的孔壁時，導軌條和導軌槽滑動相連。

8、更進一步的技術方案是，環繞立柱的外壁設置有第三螺紋，立柱的外壁套設有調節環，調節環的內壁設置有和第三螺紋相匹配的第四螺紋。

9、與現有技術相比，本實用新型至少具有以下有益效果之一：1、在焊接的時候，將一段導管套在立柱上，焊接口位于漲緊柱的位置，另一個導管從上方套入漲緊柱，使兩個導管的焊接口在漲緊柱的位置對齊，然后通過滑動柱帶動漲緊柱上的內撐條向外移動，貼合導管的內壁，這樣能夠通過多個內撐條對導管的內壁進行均勻的支撐，從而避免在固定導管的過程中對導管造成變形；2、通過多個內撐條配合，還能夠是兩個導管的焊接處能夠精準的對齊，避免錯位造成焊接失敗。

技術特征：

1.一種適用于壁厚1mm以下的導管焊接裝置，包括底座(1)，其特征在于，所述底座(1)的上側豎向設置有立柱(2)，所述立柱(2)的上端安裝有漲緊柱(3)，所述漲緊柱(3)內豎向設置有驅動腔(4)，環繞所述漲緊柱(3)的外壁豎向設置有若干個與所述驅動腔(4)相連通的條孔(5)，若干個所述條孔(5)內均滑動設置有內撐條(6)，所述驅動腔(4)內設置有滑動柱(7)，所述立柱(2)內豎向設置有貫通上下兩端的氣孔(8)，所述驅動腔(4)的下端通過滑動孔(9)和所述氣孔(8)的上端相連通，所述氣孔(8)的下端通過氣管連接有外部供氣模塊；所述滑動柱(7)的下部滑動設置于所述滑動孔(9)內，所述滑動柱(7)的上端置于所述驅動腔(4)內，環繞所述滑動柱(7)的側面設置有若干個推動塊(10)，所述推動塊(10)的外側設置為由上至下傾斜向外的第一斜面(11)，若干個所述內撐條(6)的內側均設置有凹槽(12)，所述凹槽(12)的上槽壁均設置為和所述第一斜面(11)相匹配的第二斜面(13)，所述推動塊(10)的外端置于所述凹槽(12)內。

2.根據權利要求1所述的一種適用于壁厚1mm以下的導管焊接裝置，其特征在于：所述內撐條(6)的兩端均設置有復位槽(14)，所述復位槽(14)內均設置有復位塊(15)，所述復位塊(15)的一端穿出復位槽(14)與所述條孔(5)的孔壁相連，所述復位塊(15)朝向驅動腔(4)的一側設置有復位彈簧(16)，所述復位彈簧(16)遠離復位塊(15)的另一端和所述復位槽(14)朝向驅動腔(4)一側的槽壁相連。

3.根據權利要求1所述的一種適用于壁厚1mm以下的導管焊接裝置，其特征在于：所述氣孔(8)上端的內壁設置有第一螺紋，所述漲緊柱(3)的下端環繞所述滑動孔(9)設置有連接環(17)，環繞所述連接環(17)的外壁設置有和所述第一螺紋相匹配的第二螺紋。

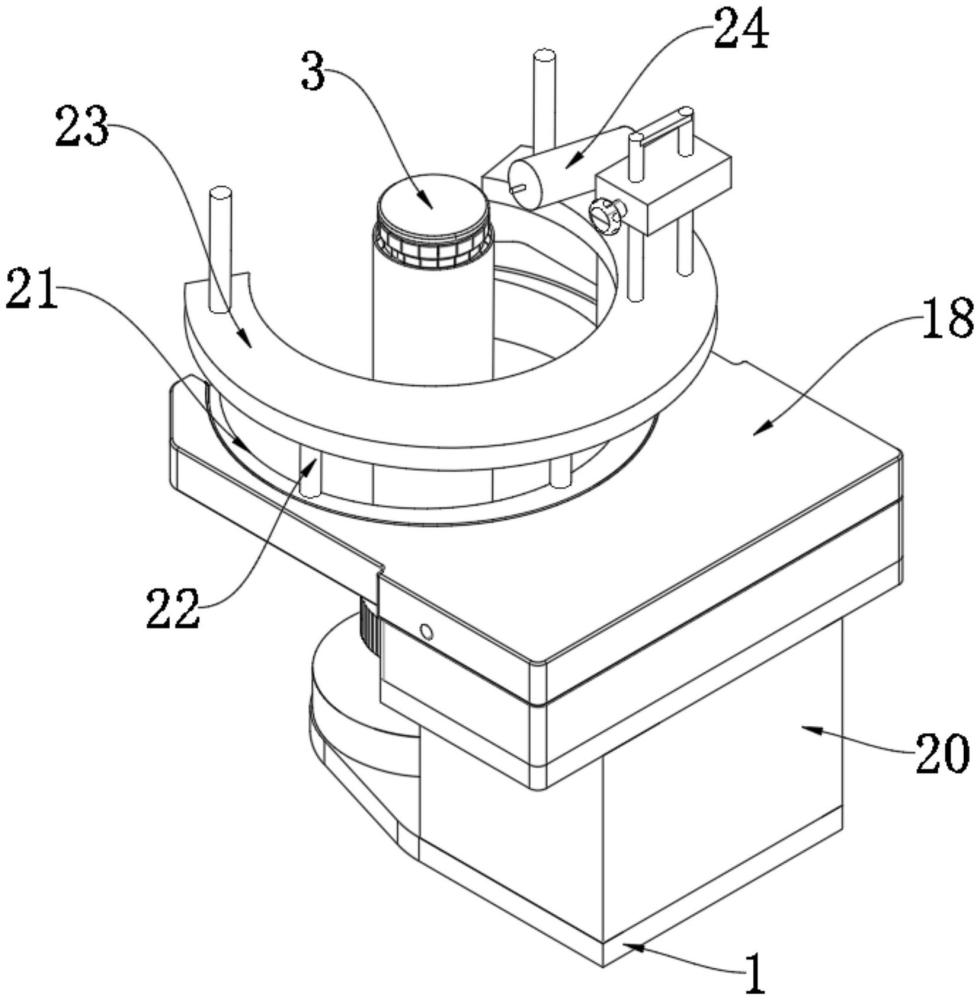

4.根據權利要求1所述的一種適用于壁厚1mm以下的導管焊接裝置，其特征在于：所述底座(1)上方通過立板(20)安裝有水平設置的安裝板(18)，所述安裝板(18)上設置有貫通上下兩側的環形孔(19)，所述立柱(2)的上端穿過環形孔(19)，環繞所述環形孔(19)的孔壁滑動設置有滑動板(21)，所述滑動板(21)的上側通過立桿(22)在安裝板(18)的上方安裝有加工板(23)，所述加工板(23)上安裝有焊接模塊(24)。

5.根據權利要求4所述的一種適用于壁厚1mm以下的導管焊接裝置，其特征在于：環繞所述環形孔(19)的孔壁設置有導軌槽(25)，所述滑動板(21)的側面設置有和所述導軌槽(25)相匹配的導軌條，所述滑動板(21)滑動設置于所述環形孔(19)的孔壁時，所述導軌條和所述導軌槽(25)滑動相連。

6.根據權利要求1所述的一種適用于壁厚1mm以下的導管焊接裝置，其特征在于：環繞所述立柱(2)的外壁設置有第三螺紋(27)，所述立柱(2)的外壁套設有調節環(28)，所述調節環(28)的內壁設置有和所述第三螺紋(27)相匹配的第四螺紋。

技術總結
本技術涉及焊接夾具技術領域，具體涉及一種適用于壁厚1mm以下的導管焊接裝置。包括底座，底座的上側豎向設置有立柱，立柱的上端安裝有漲緊柱，漲緊柱內豎向設置有驅動腔，環繞漲緊柱的外壁豎向設置有若干個與驅動腔相連通的條孔，若干個條孔內均滑動設置有內撐條，驅動腔內設置有用于驅動內撐條沿著條孔向外移動的驅動結構。在焊接的時候，將一段導管套在立柱上，焊接口位于漲緊柱的位置，另一個導管從上方套入漲緊柱，使兩個導管的焊接口在漲緊柱的位置對齊，然后通過驅動結構帶動漲緊柱上的內撐條向外移動，貼合導管的內壁，這樣能夠通過多個內撐條對導管的內壁進行均勻的支撐，從而避免在固定導管的過程中對導管造成變形。

技術研發人員：楊波,郭帥,馬郭凌
受保護的技術使用者：四川盈為錫科技有限公司
技術研發日：20240529
技術公布日：2025/4/28
