本技術屬于龍門銑床，具體涉及一種沉降式工作臺動梁龍門銑床。

背景技術：

1、隨著機械加工技術的發展以及機械加工行業的需求，可進行大型工件加工的大型龍門機床應運而生。動梁龍門銑床是機械加工中常用的設備，動梁龍門銑的工作臺固定，龍門的立柱可在床身上行走，在工作時將所需加工的工件固定在工作臺上，然后機床的龍門開始工作，以此來完成工件的加工任務。傳統動梁龍門銑床如附圖1所示，包括多個并列固定在地上的工作臺，所有工作臺的表面齊平，該種銑床可加工工件的尺寸受龍門架的高度限制，無法加工尺寸超過該高度的工件，需使用更大更高的龍門銑進行加工，但額外購進大型龍門銑床則會導致加工制造成本高，不利于企業的可持續發展。

技術實現思路

1、本實用新型的目的在于提供一種沉降式工作臺動梁龍門銑床，以解決傳統動梁龍門銑床無法加工超過龍門高度的大型工件，導致工件的加工制造成本高的問題。

2、為了解決上述技術問題，本實用新型提供以下技術方案：

3、一種沉降式工作臺動梁龍門銑床，包括龍門架和工作臺，龍門架包括兩根立柱以及安裝在兩根立柱上的橫梁，橫梁上設有刀具；工作臺上設有沉降臺和若干固定臺，沉降臺和固定臺并列設置，所有固定臺的表面齊平，沉降臺的表面低于固定臺；立柱可帶動橫梁和刀具在工作臺之間移動。

4、進一步地，所述工作臺上設有安裝槽，安裝槽內設有升降機，升降機的頂部設有安裝板，沉降臺固定在安裝板上，升降機用于帶動沉降臺向上或向下移動。

5、進一步地，所述安裝板上固定有擋板，擋板用于避免工作液進入安裝槽內。

6、進一步地，所述工作臺上設有相互連通的排液槽和集液槽，排液槽設置在沉降臺和固定臺四周，排液槽用于將工作液排出至集液槽內。

7、進一步地，所述排液槽和集液槽之間設有過濾網，過濾網用于過濾工作液中的碎屑。

8、進一步地，還包括定位工裝，定位工裝上設有與工件外形適配的定位面，沉降臺和固定臺上均設有若干定位槽，定位工裝可拆卸安裝在定位槽內。

9、進一步地，所述沉降臺和固定臺分別錨固在安裝板以及工作臺上。

10、與現有技術相比，本實用新型具有以下有益技術效果：

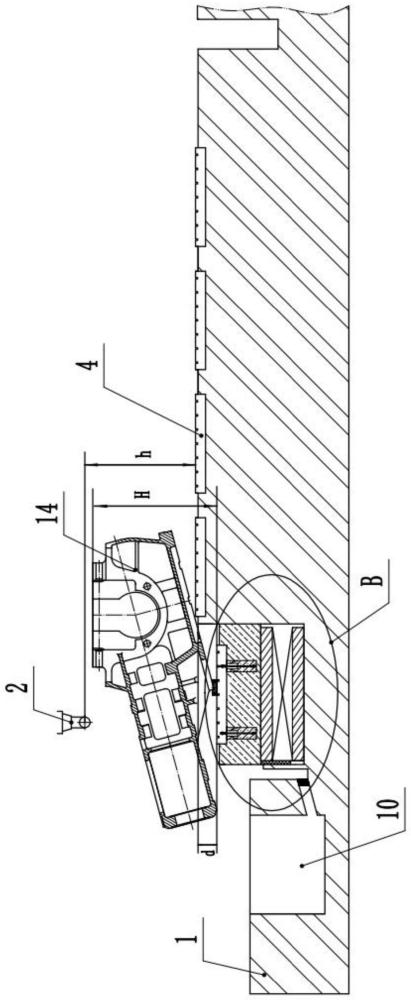

11、本實用新型通過設置沉降臺和升降機等結構，當待加工的工件尺寸超過龍門架的限高時，無法使用固定臺完成加工，需通過升降機帶動沉降臺下降至合適位置，再通過定位工裝將工件安裝在沉降臺上，刀具即可對其進行加工；若待加工的工件尺寸在限高范圍內，將沉降臺上升復位至與固定臺齊平即可；使得本裝置能夠加工尺寸超過龍門架限高的工件，提高了裝置的實用性，并且無需額外采購更大型龍門銑床，節省了制造成本。

技術特征：

1.一種沉降式工作臺動梁龍門銑床，包括龍門架和工作臺，其特征在于：龍門架包括兩根立柱以及安裝在兩根立柱上的橫梁，橫梁上設有刀具；工作臺上設有沉降臺和若干固定臺，沉降臺和固定臺并列設置，所有固定臺的表面齊平，沉降臺的表面低于固定臺；立柱可帶動橫梁和刀具在工作臺之間移動。

2.根據權利要求1所述的一種沉降式工作臺動梁龍門銑床，其特征在于：所述工作臺上設有安裝槽，安裝槽內設有升降機，升降機的頂部設有安裝板，沉降臺固定在安裝板上，升降機用于帶動沉降臺向上或向下移動。

3.根據權利要求2所述的一種沉降式工作臺動梁龍門銑床，其特征在于：所述安裝板上固定有擋板，擋板用于避免工作液進入安裝槽內。

4.根據權利要求1所述的一種沉降式工作臺動梁龍門銑床，其特征在于：所述工作臺上設有相互連通的排液槽和集液槽，排液槽設置在沉降臺和固定臺四周，排液槽用于將工作液排出至集液槽內。

5.根據權利要求4所述的一種沉降式工作臺動梁龍門銑床，其特征在于：所述排液槽和集液槽之間設有過濾網，過濾網用于過濾工作液中的碎屑。

6.根據權利要求1所述的一種沉降式工作臺動梁龍門銑床，其特征在于：還包括定位工裝，定位工裝上設有與工件外形適配的定位面，沉降臺和固定臺上均設有若干定位槽，定位工裝可拆卸安裝在定位槽內。

7.根據權利要求2所述的一種沉降式工作臺動梁龍門銑床，其特征在于：所述沉降臺和固定臺分別錨固在安裝板以及工作臺上。

技術總結
本技術屬于龍門銑床技術領域，具體涉及一種沉降式工作臺動梁龍門銑床，包括龍門架和工作臺，龍門架包括兩根立柱以及安裝在兩根立柱上的橫梁，橫梁上設有刀具；工作臺上設有沉降臺和若干固定臺，沉降臺和固定臺并列設置，所有固定臺的表面齊平，沉降臺的表面低于固定臺；立柱可帶動橫梁和刀具在工作臺之間移動；以解決傳統動梁龍門銑床無法加工超過龍門高度的大型工件，導致工件的加工制造成本高的問題。

技術研發人員：張毅,戴生瓊,張羽
受保護的技術使用者：重慶納川重工設備制造有限公司
技術研發日：20240329
技術公布日：2025/4/28
