本技術屬于茶油壓榨，尤其涉及一種茶油壓榨裝置。

背景技術：

1、茶油，是油茶籽油俗稱，又名山茶油或山茶籽油，是從山茶科山茶屬植物的普通油茶成熟種子中提取的純天然高級食用植物油，色澤金黃或淺黃，品質純凈，澄清透明，氣味清香，味道純正，茶油中含有多種功能性成分，如茶多酚、山茶甙、角鯊烯等，具有多種保健功效，茶油有著悠久的食用歷史，并且被廣泛應用于烹飪、醫藥和美容等領域。

2、為此，公告號為cn207016743u的一種茶油壓榨裝置，屬于茶油制作設備技術領域，包括殼體，設于殼體內部頂端的粉粹機構，以及設于殼體內部且位于粉粹機構下端的壓鑄機構；所述粉粹機構設有物料入口和物料出口；所述壓鑄機構包括固設于殼體內部的研磨腔，設于研磨腔內的研磨球，以及帶動研磨球轉動的轉動組件；所述轉動組件包括固定于研磨球外側的研磨轉軸，以及固設于殼體的研磨電機；所述研磨電機的動力輸出軸與研磨轉軸固定連接；所述研磨腔設有入口和出口；所述研磨腔的入口與粉粹機構的物料出口連通。本茶油壓鑄裝置，結構簡單，能夠充分地壓榨處茶籽中的茶油。

3、現有技術存在的問題是：傳統的茶油壓榨裝置在工作時，不能實時的對油茶籽的壓榨情況進行觀察，導致部分油茶籽壓榨不完全，從而造成浪費，并且傳統裝置也不便于對內部進行清理，因此我們提出一種茶油壓榨裝置。

技術實現思路

1、本實用新型的目的在于提供一種茶油壓榨裝置，以解決上述背景技術中提出的問題。

2、本實用新型是這樣實現的，一種茶油壓榨裝置，包括底板，所述底板上表面兩端均固定連接有四組固定柱，對應四組所述固定柱上端均共同固定連接有放置板，所述底板上表面中部固定連接有隔板，所述底板表面兩側兩端分別可拆卸連接有壓榨組件，所述壓榨組件用于茶油的壓榨，所述底板下表面兩端均固定連接有支腿。

3、作為本實用新型優選的，所述壓榨組件包括安裝架，兩組所述安裝架分別可拆卸連接于底板表面兩端，兩組所述安裝架兩側均開設有通孔。

4、作為本實用新型優選的，兩組所述通孔內壁均固定連接有三組限位桿，對應三組所述限位桿之間均共同活動連接有螺紋殼，所述底板兩側兩端固定連接有與螺紋殼對應的螺紋塊，對應一組所述螺紋塊與螺紋殼之間均共同螺紋連接有螺桿。

5、作為本實用新型優選的，兩組所述安裝架上表面均固定連接有安裝塊，兩組所述安裝塊內均固定連接有轉桿。

6、作為本實用新型優選的，兩組所述轉桿表面均活動連接有翻轉板，兩組所述翻轉板表面一側均固定連接有兩組連接殼，對應兩組所述連接殼之間均共同活動連接有活動桿。

7、作為本實用新型優選的，兩組所述活動桿兩端均固定連接有安裝桿，對應兩組所述安裝桿一端均共同固定連接有壓榨板，兩組所述壓榨板表面一側均固定連接有兩組限位殼。

8、作為本實用新型優選的，兩組所述安裝架上表面兩端均固定連接有電機，兩組所述電機輸出端均固定連接有固定桿，兩組所述固定桿一端均固定連接有與限位殼對應的壓桿。

9、1、本實用新型通過支腿、壓榨組件、固定柱、隔板、放置板和底板的設計，在使用時，將油茶籽放在放置板的上端，隨后運行壓榨組件，利用壓榨組件對油茶籽進行壓榨，可以實時的觀察油茶籽的壓榨情況，壓榨過程中對油進行收集，當壓榨完成后，將壓榨組件拆卸進行清洗，方便下次使用，達到了可以有效防止油茶籽的浪費和保持裝置干凈的效果。

10、2、本實用新型通過安裝架、螺桿、限位桿、螺紋殼、螺紋塊和通孔的設計，當將安裝架放置在底板的兩側時，推動通孔內的螺紋殼，使螺紋殼在三組限位桿之間進行移動，當移動到合適的位置后，會將螺紋殼卡接在螺紋塊內部，隨后利用螺桿，對螺紋殼和螺紋塊進行固定，從而對安裝架進行固定，達到了便于對壓榨組件進行位置固定和拆卸進行清洗的效果。

11、3、本實用新型通過電機、固定桿、安裝塊、轉桿、翻轉板、連接殼、活動桿、安裝桿、壓榨板、限位殼和壓桿的設計，當電機運行時，電機會帶動固定桿以及壓桿進行活動，從而使壓桿在限位殼內進行活動，防止卡死，并且壓桿會利用限位殼帶動壓榨板，使壓榨板利用安裝桿和活動桿在連接殼內進行活動并翻轉，并且活動桿也會拉動翻轉板以轉桿為中心進行轉動，從而完成帶動壓榨板的下壓和上移的功能，達到了便于自動的進行茶油壓榨的效果。

技術特征：

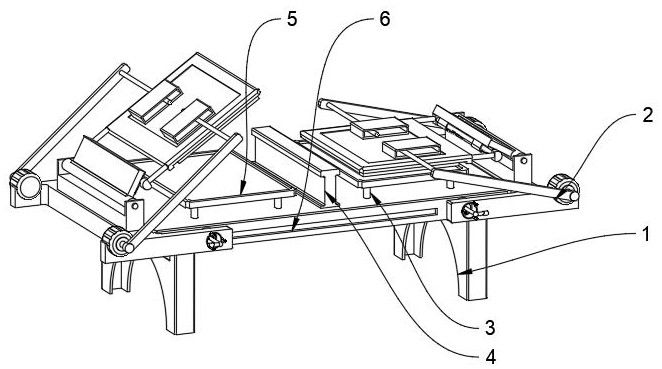

1.一種茶油壓榨裝置，包括底板（6），其特征在于：所述底板（6）上表面兩端均固定連接有四組固定柱（3），對應四組所述固定柱（3）上端均共同固定連接有放置板（5），所述底板（6）上表面中部固定連接有隔板（4），所述底板（6）表面兩側兩端分別可拆卸連接有壓榨組件（2），所述壓榨組件（2）用于茶油的壓榨，所述底板（6）下表面兩端均固定連接有支腿（1）。

2.如權利要求1所述的一種茶油壓榨裝置，其特征在于：所述壓榨組件（2）包括安裝架（203），兩組所述安裝架（203）分別可拆卸連接于底板（6）表面兩端，兩組所述安裝架（203）兩側均開設有通孔（208）。

3.如權利要求2所述的一種茶油壓榨裝置，其特征在于：兩組所述通孔（208）內壁均固定連接有三組限位桿（205），對應三組所述限位桿（205）之間均共同活動連接有螺紋殼（206），所述底板（6）兩側兩端固定連接有與螺紋殼（206）對應的螺紋塊（207），對應一組所述螺紋塊（207）與螺紋殼（206）之間均共同螺紋連接有螺桿（204）。

4.如權利要求2所述的一種茶油壓榨裝置，其特征在于：兩組所述安裝架（203）上表面均固定連接有安裝塊（209），兩組所述安裝塊（209）內均固定連接有轉桿（210）。

5.如權利要求4所述的一種茶油壓榨裝置，其特征在于：兩組所述轉桿（210）表面均活動連接有翻轉板（211），兩組所述翻轉板（211）表面一側均固定連接有兩組連接殼（212），對應兩組所述連接殼（212）之間均共同活動連接有活動桿（213）。

6.如權利要求5所述的一種茶油壓榨裝置，其特征在于：兩組所述活動桿（213）兩端均固定連接有安裝桿（214），對應兩組所述安裝桿（214）一端均共同固定連接有壓榨板（215），兩組所述壓榨板（215）表面一側均固定連接有兩組限位殼（216）。

7.如權利要求6所述的一種茶油壓榨裝置，其特征在于：兩組所述安裝架（203）上表面兩端均固定連接有電機（201），兩組所述電機（201）輸出端均固定連接有固定桿（202），兩組所述固定桿（202）一端均固定連接有與限位殼（216）對應的壓桿（217）。

技術總結
本技術公開了一種茶油壓榨裝置，包括底板，所述底板上表面兩端均固定連接有四組固定柱，對應四組所述固定柱上端均共同固定連接有放置板，所述底板上表面中部固定連接有隔板，所述底板表面兩側兩端分別可拆卸連接有壓榨組件，所述壓榨組件用于茶油的壓榨，所述底板下表面兩端均固定連接有支腿，通過支腿、壓榨組件、固定柱、隔板、放置板和底板的設計，在使用時，將油茶籽放在放置板的上端，隨后運行壓榨組件，利用壓榨組件對油茶籽進行壓榨，可以實時的觀察油茶籽的壓榨情況，壓榨過程中對油進行收集，當壓榨完成后，將壓榨組件拆卸進行清洗，方便下次使用，達到了可以有效防止油茶籽的浪費和保持裝置干凈的效果。

技術研發人員：張雨紅,劉艷梅,廖華初,禹臻樂
受保護的技術使用者：東源縣大地農林集團有限公司
技術研發日：20240401
技術公布日：2025/4/28
