本技術涉及焊縫冷卻，具體涉及一種抑制溫度傳導的環焊縫冷卻工裝。

背景技術：

1、在航空、航天管路制造領域，含補償器結構的鋁合金管路產品中，補償器接頭是由不銹鋼與鋁合金通過釬焊連接的。與其相距約30mm的異性鋁合金焊縫焊接時的高溫熱傳導會影響釬焊處強度，因此在焊接時需控制距離焊縫30mm處溫度不允許高于200℃。常規的冷卻措施是采用銅箔或銅帶纏繞的方式進行冷卻，這種方式往往需要更大的接觸面，同時傳導的熱量堆積在銅箔或銅帶上，熱量并沒有有效發散，這種方式散熱較慢，冷卻速度慢，無法適應這種短距離快速降溫的要求。故需要一種能夠在30mm范圍內實現快速降溫，抑制溫度傳導的裝置，本實用新型提出了一種抑制溫度傳導的環焊縫冷卻工裝。

技術實現思路

1、本實用新型目的在于提供一種抑制溫度傳導的環焊縫冷卻工裝，在接觸面較小的情況下，可以有效快速地實現冷卻，抑制溫度傳導。

2、為實現上述目的，本實用新型采取的技術方案如下：

3、一種抑制溫度傳導的環焊縫冷卻工裝，包括腔體，所述腔體內設有冷卻腔，所述冷卻腔頂部開口處設有蓋板，所述蓋板的兩端分別設有進氣孔與出氣孔，所述進氣孔與出氣孔均與冷卻腔連通。

4、作為一種優選技術方案，所述腔體為半圓環型。

5、作為一種優選技術方案，所述出氣孔上設有出氣管。

6、本實用新型與現有技術相比，具有以下有益效果：

7、本實用新型中，在焊接時，接觸面較小的情況下，能有效快速的進行冷卻，抑制溫度傳導，且結構簡單使用方便，加工成本低。

技術特征：

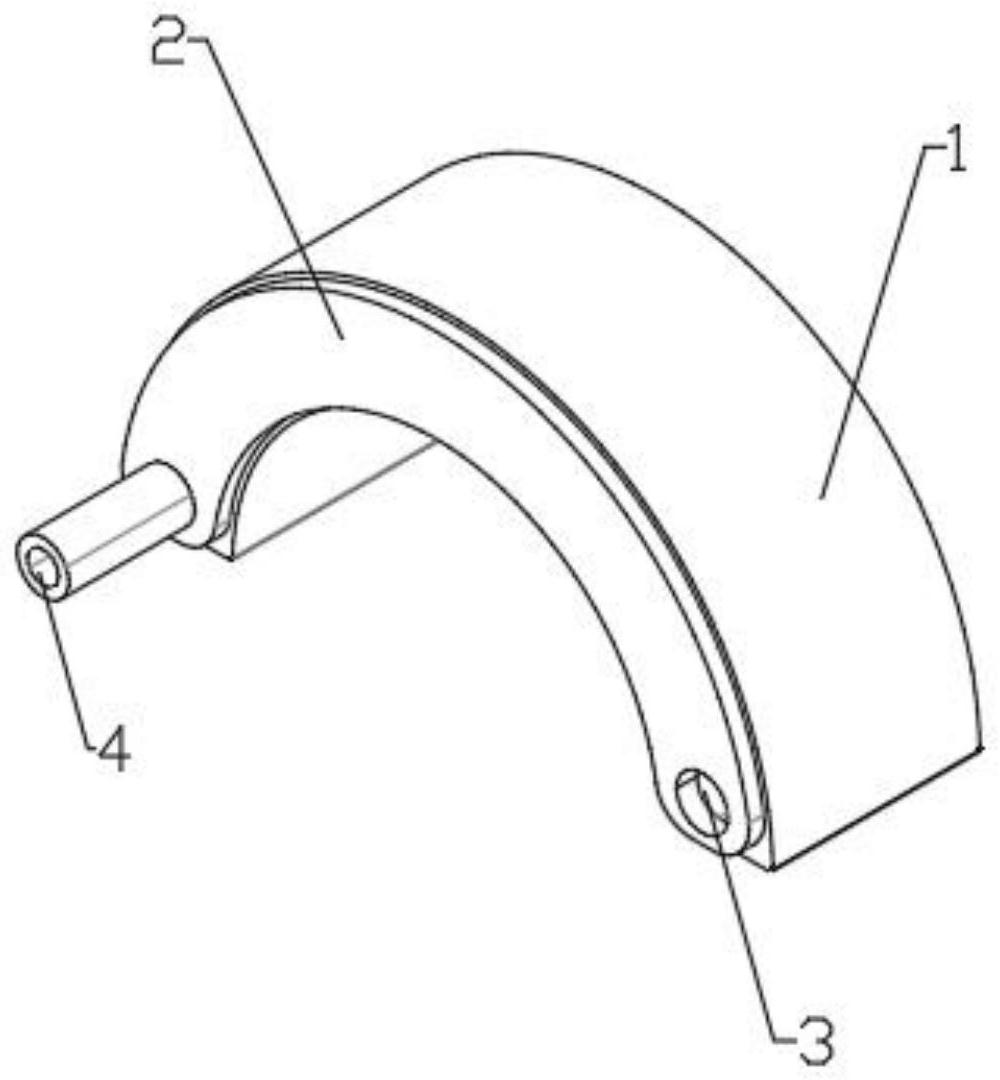

1.一種抑制溫度傳導的環焊縫冷卻工裝，包括腔體(1)，其特征在于，所述腔體(1)內設有冷卻腔(5)，所述冷卻腔(5)頂部開口處設有蓋板(2)，所述蓋板(2)的兩端分別設有進氣孔(3)與出氣孔，所述進氣孔(3)與出氣孔均與冷卻腔(5)連通。

2.根據權利要求1所述的一種抑制溫度傳導的環焊縫冷卻工裝，其特征在于，所述腔體(1)為半圓環型。

3.根據權利要求1所述的一種抑制溫度傳導的環焊縫冷卻工裝，其特征在于，所述出氣孔上設有出氣管(4)。

技術總結
一種抑制溫度傳導的環焊縫冷卻工裝，包括腔體，所述腔體內設有冷卻腔，所述冷卻腔頂部開口處設有蓋板，所述蓋板的兩端分別設有進氣孔與出氣孔，所述進氣孔與出氣孔均與冷卻腔連通。本技術在接觸面較小的情況下，可以有效快速地實現冷卻，抑制溫度傳導。
