本技術涉及榨油機，具體涉及一種一體式中大型榨油機。

背景技術：

1、榨油機是指通過提高物料的溫度來激活物料中的油分子，借助機械外力的作用油脂從物料中擠壓出來的機器。

2、家用榨油機，榨油原理是將待榨原料加入到榨膛內，由驅動機構帶動榨膛內的榨桿轉動，向前推進待榨原料并對待榨原料進行擠壓壓榨，但是在將原料壓榨結束后，由于榨桿與炸膛內壁之間有一定的縫隙，在原料通過榨桿和炸膛時，縫隙處的原料難以被完全榨透，壓榨后的原料殘?jiān)羞€容易殘留一些油沒有被榨出，降低了出油率，容易對油造成一定的浪費。

技術實現思路

1、本實用新型提出一種一體式中大型榨油機，解決了相關技術中壓榨后的原料殘?jiān)羞€容易殘留一些油沒有被榨出，降低了出油率，容易對油造成一定的浪費的問題。

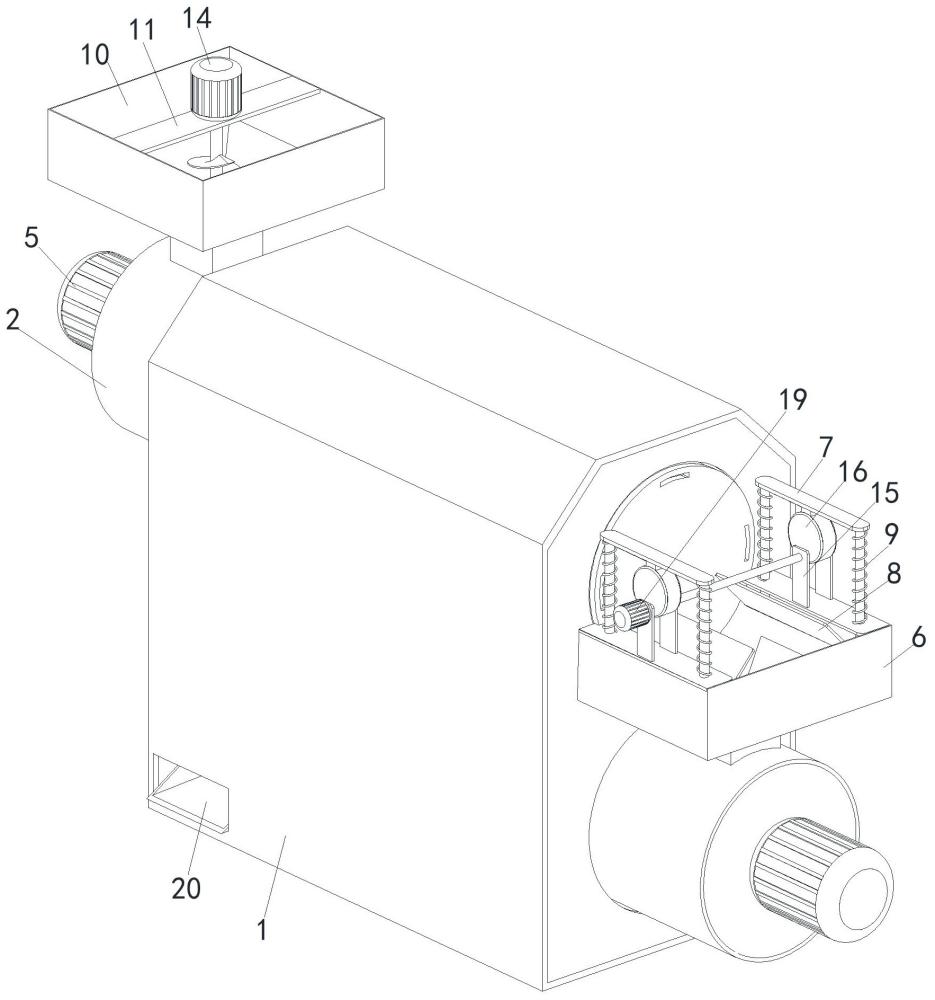

2、本實用新型的技術方案如下：一種一體式中大型榨油機，包括：機箱、壓榨桶、壓榨機構、下壓機構和下料機構；

3、所述機箱上開設有兩個安裝口；

4、所述壓榨桶設有兩個，兩個所述壓榨桶分別設置在兩個安裝口處，兩個所述壓榨桶上均開設有出渣口和出油口；

5、所述壓榨機構設置在兩個壓榨桶內，用于對原料進行壓榨操作；

6、所述下壓機構設置在其中一個壓榨桶上，用于對壓榨后的原料殘?jiān)聣哼M(jìn)兩一個壓榨桶內；

7、所述下料機構設置在其中一個壓榨桶上，用于對原料進行下料操作。

8、優選的，所述壓榨機構包括：壓榨桿、壓榨螺紋和第一電機；

9、壓榨桿設有兩個，兩個所述壓榨桿分別設置在兩個壓榨桶內，兩個所述壓榨桿均呈大小頭設置，其中一個壓榨桿相較另一個壓榨桿較粗；

10、所述壓榨螺紋設有兩個，兩個所述壓榨螺紋分別設置在兩個壓榨桿上；

11、所述第一電機設有兩個，兩個所述第一電機分別設置在兩個壓榨桶上，兩個所述第一電機的輸出端分別與兩個壓榨桿固定連接。

12、進一步的，所述下壓機構包括：轉料箱、滑架、壓板、彈簧和驅動組件；

13、所述轉料箱設置在其中一個壓榨桶上；

14、所述滑架設有兩個，兩個所述滑架均滑動設置在轉料箱上；

15、所述壓板設有兩個，兩個所述壓板分別固定連接在兩個滑架上；

16、所述彈簧設有多個，每相鄰的兩個彈簧分別設置在兩個滑架上；

17、所述驅動組件設置在轉料箱上，用于驅動兩個滑架進行下壓。

18、再進一步的，所述下料機構包括：下料箱、固定板、下料桿、下料槳和第二電機；

19、所述下料箱設置在另一個壓榨桶上；

20、所述固定板固定連接在下料箱內；

21、所述下料桿轉動設置在固定板上；

22、所述下料槳固定連接在下料桿上；

23、所述第二電機設置在固定板上，所述第二電機的輸出端貫穿固定板并與下料桿固定連接。

24、作為本申請進一步的方案，所述驅動組件包括：固定座、轉動輪、驅動環、驅動桿和第三電機；

25、所述固定座設有兩個，兩個所述固定座均固定連接在轉料箱上；

26、所述轉動輪設有兩個，兩個所述轉動輪分別偏心轉動在兩個固定座內；

27、所述驅動環設有兩個，兩個所述驅動環分別滑動設置在兩個滑架上，兩個所述轉動輪分別轉動連接在兩個驅動環內；

28、所述驅動桿設置在兩個轉動輪之間；

29、所述第三電機設置在其中一個固定座上，所述第三電機的輸出端與驅動桿固定連接。

30、作為本申請?jiān)龠M(jìn)一步的方案，兩個所述出油口處均固定連接有出油盒。

31、本實用新型的工作原理及有益效果為：

32、1、本實用新型中，通過壓榨機構的設置，便于對原料進行壓榨的同時，減少了油份的殘留。

33、2、本實用新型中，通過下壓機構的設置，便于對壓榨一遍的殘?jiān)鼔哼M(jìn)另一個壓榨桶內進行二次壓榨。

34、3、本實用新型中，通過下料機構的設置，便于對原料進行穩定有序的下料，提高了下料的效率，減少了進料口堵塞的可能。

35、4、本實用新型中，通過機箱、壓榨桶、壓榨機構、下壓機構和下料機構之間的配合，便于對殘?jiān)M(jìn)行二次壓榨，提高了榨油的出油率，減少了油份的浪費。

技術特征：

1.一種一體式中大型榨油機，其特征在于，包括：

2.根據權利要求1所述的一種一體式中大型榨油機，其特征在于，所述壓榨機構包括：

3.根據權利要求2所述的一種一體式中大型榨油機，其特征在于，所述下壓機構包括：

4.根據權利要求3所述的一種一體式中大型榨油機，其特征在于，所述下料機構包括：

5.根據權利要求4所述的一種一體式中大型榨油機，其特征在于，所述驅動組件包括：

6.根據權利要求5所述的一種一體式中大型榨油機，其特征在于，兩個所述出油口處均固定連接有出油盒（20）。

技術總結
本技術涉及榨油機技術領域，提出了一種一體式中大型榨油機，包括：機箱、壓榨桶、壓榨機構、下壓機構和下料機構，機箱上開設有兩個安裝口，壓榨桶設有兩個，兩個壓榨桶分別設置在兩個安裝口處，兩個壓榨桶上均開設有出渣口和出油口，壓榨機構設置在兩個壓榨桶內，用于對原料進行壓榨操作，下壓機構設置在其中一個壓榨桶上，用于對壓榨后的原料殘?jiān)聣哼M(jìn)兩一個壓榨桶內，下料機構設置在其中一個壓榨桶上，用于對原料進行下料操作，通過上述技術方案，解決了相關技術中壓榨后的原料殘?jiān)羞€容易殘留一些油沒有被榨出，降低了出油率，容易對油造成一定的浪費的問題。

技術研發人員：孫傳治,孫鵬濤,于福增,張忠宣
受保護的技術使用者：南皮縣泰鑫機械制造有限責任公司
技術研發日：20240409
技術公布日：2025/4/28
