本發明涉及汽車制造，尤其是涉及一種自動變位夾具的機器人工作站。

背景技術：

1、在汽車車架扭桿橫梁生產中，由于車架扭桿橫梁為橫截面為圓形且其上安裝多個安裝支架，每個安裝支架焊縫數量較少，而且支架位置在扭桿橫梁上全方位分布，制件安裝時間較長焊接時間段，且扭桿橫梁需要翻轉后進行制件安裝及焊接，導致機器人工作站焊接作業占比較小，機器人等待時間長，無法有效發揮機器人連續焊接的功能，而如在同一工作站中采用兩個獨立的橫梁焊接工位，又存在人員來回移動造成勞動強度過大的問題，同時因夾具投姿增大，造成工作站投資的浪費。

技術實現思路

1、本發明為了解決現有技術中的問題，提供了一種自動變位夾具的機器人工作站。

2、為實現上述目的，本發明采用如下技術方案：

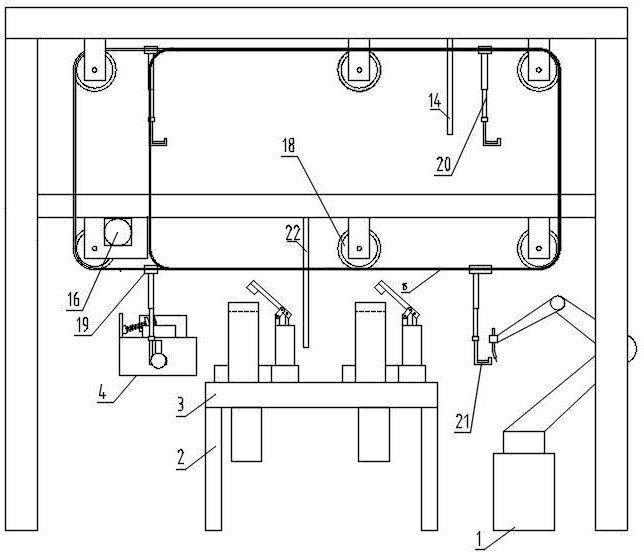

3、一種自動變位夾具的機器人工作站，包括焊接機器人，還包括橫梁定位機構、定位預裝臺、定位夾具、自動上料機構、定位輸送機構和翻轉機構；

4、定位輸送機構包括輸送軌道以及沿輸送軌道行走的移動組件；

5、橫梁定位機構包括支座，支座安裝在移動組件上；支座具有定位面，定位面上設有橫梁定位組件和制件一定位組件；橫梁定位機構具有正面狀態和反面狀態，正面狀態時，定位面朝上，反面狀態時，定位面朝下；

6、定位預裝臺和定位夾具沿移動組件的移動方向布置，定位夾具上沿橫梁定位機構的移動軌跡設有兩個工位，兩個工位分別安裝第一夾具組件和第二夾具組件；

7、自動上料機構與第二夾具組件的位置對應，用于完成制件二的上料；

8、工作過程如下：

9、當橫梁定位機構移動至定位預裝臺時，橫梁定位機構位于正面狀態，橫梁通過橫梁定位組件定位，制件一通過制件一定位組件定位，且制件一與扭桿橫梁貼合；

10、當橫梁定位機構移動至第一夾具組件時，第一夾具組件對橫梁定位機構進行固定，之后焊接機器人完成對制件一和扭桿橫梁的焊接；

11、在橫梁定位機構向第二夾具組件的移動過程中，翻轉機構作用使橫梁定位機構調整至反面狀態，之后移動至第二夾具組件；第二夾具組件對橫梁定位機構進行固定，然后自動上料機構將制件二安放到扭桿橫梁相應位置，焊接機器人完成對制件二和扭桿橫梁的焊接。

12、進一步的，所述橫梁定位組件包括在定位面上布置的橫梁限位塊、橫梁支撐塊和橫梁夾緊塊，定位面上還設有定位孔。

13、進一步的，所述制件一定位組件包括安裝在定位面上的基板，基板上固定有向扭桿橫梁出延伸的定位桿，定位桿上設有與其滑動配合的定位夾緊塊，定位夾緊塊與基板之間的定位桿上套設有夾緊彈簧。

14、進一步的，所述第一夾具組件和第二夾具組件的結構相同；

15、第一夾具組件包括安裝在機架上的基座，基座上設有活動定位座，活動定位座的下側連接有舉升氣缸，舉升氣缸用于帶動活動定位座上下移動；且基座上在活動定位座的兩側設有上限位塊，上限位塊用于控制活動定位座的位置；活動定位座上安裝有裝有定位銷及壓緊氣缸，壓緊氣缸連接壓緊塊；定位銷與橫梁定位機構的定位孔配合。

16、進一步的，所述自動上料機構包括旋轉電機，旋轉電機的輸出軸上安裝有連桿，連桿的端部安裝有法蘭；法蘭上安裝翻轉氣缸，翻轉氣缸的端部安裝有定位吸盤；

17、與定位吸盤對應的位置上安裝有料盒，料盒內放排序過的制件二。

18、進一步的，所述輸送軌道為環形立式布置的雙股輸送鏈，與雙股輸送鏈配合設有鏈條驅動裝置；

19、移動組件包括在雙股輸送鏈上分布的鏈條定位組塊，鏈條定位組塊上安裝有連接吊桿，連接吊桿的下端安裝有輸送鉤；對應的兩個輸送鉤為一組，支座的兩端分別安裝在兩個輸送鉤上。

20、進一步的，所述輸送鉤為逆時針旋轉90度的l型鉤，其下部直鉤端有一個凸起作為限位臺面，輸送鉤截面為等腰梯形；

21、所述橫梁定位機構上的支座兩端各有一個定位軸，定位軸上有一個v型斜面凹槽，該v型斜面與輸送鉤上的等腰梯形斜面配合；

22、橫梁定位機構的支座重心向限位臺面處偏移，使支座與限位臺面配合實現正向限位，且支座可以實現反向旋轉。

23、進一步的，所述翻轉機構包括第一翻轉塊，第一翻轉塊位于第一夾具組件和第二夾具組件之間，第一翻轉塊與橫梁定位機構接觸，使橫梁定位機構反向旋轉180°，由正面狀態調整至反面狀態。

24、進一步的，所述翻轉機構還包括第二翻轉塊，第二翻轉塊位于第二夾具組件下游，第二翻轉塊與橫梁定位機構接觸，使橫梁定位機構正向旋轉180°，由反面狀態調整至正面狀態。

25、進一步的，還包括plc控制系統。

26、本發明的有益效果：

27、本發明利用橫梁定位機構整體的變位及定位輸送，實現了扭桿橫梁的自動變位翻轉，利用自動上料機構將制件在機器人工作站中實現自動上件完成橫梁焊接，利用定位輸送機構將橫梁定位機構及扭桿橫梁輸送至人工作業區域，完成扭桿橫梁的安裝與取出。

28、本發明通過感知橫梁定位機構在不同的位置，控制定位夾具、自動上料機構、定位輸送機構、焊接機器人等自動運行，使焊接機器人完成對扭桿橫梁的焊接作業，既可提升焊接機器人焊接利用率，有可減少人工移動降低勞動強度，同時也減少了投資及場地占用。

技術特征：

1.一種自動變位夾具的機器人工作站，包括焊接機器人，其特征在于：還包括橫梁定位機構、定位預裝臺、定位夾具、自動上料機構、定位輸送機構和翻轉機構；

2.根據權利要求1所述的自動變位夾具的機器人工作站，其特征在于：所述橫梁定位組件包括在定位面上布置的橫梁限位塊、橫梁支撐塊和橫梁夾緊塊，定位面上還設有定位孔。

3.根據權利要求1所述的自動變位夾具的機器人工作站，其特征在于：所述制件一定位組件包括安裝在定位面上的基板，基板上固定有向扭桿橫梁出延伸的定位桿，定位桿上設有與其滑動配合的定位夾緊塊，定位夾緊塊與基板之間的定位桿上套設有夾緊彈簧。

4.根據權利要求1所述的自動變位夾具的機器人工作站，其特征在于：所述第一夾具組件和第二夾具組件的結構相同；

5.根據權利要求1所述的自動變位夾具的機器人工作站，其特征在于：所述自動上料機構包括旋轉電機，旋轉電機的輸出軸上安裝有連桿，連桿的端部安裝有法蘭；法蘭上安裝翻轉氣缸，翻轉氣缸的端部安裝有定位吸盤；

6.根據權利要求1-5任一項所述的自動變位夾具的機器人工作站，其特征在于：所述輸送軌道為環形立式布置的雙股輸送鏈，與雙股輸送鏈配合設有鏈條驅動裝置；

7.根據權利要求6所述的自動變位夾具的機器人工作站，其特征在于：所述輸送鉤為逆時針旋轉90度的l型鉤，其下部直鉤端有一個凸起作為限位臺面，輸送鉤截面為等腰梯形；

8.根據權利要求7所述的自動變位夾具的機器人工作站，其特征在于：所述翻轉機構包括第一翻轉塊，第一翻轉塊位于第一夾具組件和第二夾具組件之間，第一翻轉塊與橫梁定位機構接觸，使橫梁定位機構反向旋轉180°，由正面狀態調整至反面狀態。

9.根據權利要求8所述的自動變位夾具的機器人工作站，其特征在于：所述翻轉機構還包括第二翻轉塊，第二翻轉塊位于第二夾具組件下游，第二翻轉塊與橫梁定位機構接觸，使橫梁定位機構正向旋轉180°，由反面狀態調整至正面狀態。

10.根據權利要求9所述的自動變位夾具的機器人工作站，其特征在于：還包括plc控制系統。

技術總結
本發明公開了一種自動變位夾具的機器人工作站，包括焊接機器人、橫梁定位機構、定位預裝臺、定位夾具、自動上料機構、定位輸送機構和翻轉機構；定位輸送機構包括輸送軌道以及沿輸送軌道行走的移動組件；橫梁定位機構包括支座，支座安裝在移動組件上；支座具有定位面，定位面上設有橫梁定位組件和制件一定位組件；橫梁定位機構具有正面狀態和反面狀態；定位預裝臺和定位夾具沿移動組件的移動方向布置，定位夾具上沿橫梁定位機構的移動軌跡設有兩個工位，兩個工位分別安裝第一夾具組件和第二夾具組件；自動上料機構用于完成制件二的上料。本發明既可提升焊接機器人焊接利用率，有可減少人工移動降低勞動強度，同時也減少了投資及場地占用。

技術研發人員：萬曉格,王建華,賈國義,杜星宇,王圣旭
受保護的技術使用者：鄭州日產汽車有限公司
技術研發日：
技術公布日：2025/4/28
