本技術涉及加工設備，具體為一種液壓機械加工設備。

背景技術：

1、液壓機械是通過流體能進行工作的設備和工具。在重型設備中常見，在這類設備中，液壓油通過液壓泵以很高的壓力被傳送到設備中的執行機構。而液壓泵由發動機或者電動馬達驅動。通過操縱各種液壓控制閥控制液壓油以獲得所需的壓力或者流量。各液壓元件則通過液壓管道相連接。常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。

2、常規的鉆孔設備采用電動結構的或是手動將鉆孔設備沿著一定的方向進行推動，使其對工件的表面進行鉆孔加工，由于這種結構在加工效率以及面對不同材質的工件時，會導致加工效率以及鉆孔能力受到一定程度的影響。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提出一種液壓機械加工設備。

技術實現思路

1、本實用新型的目的在于提供一種液壓機械加工設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種液壓機械加工設備，包括設備架和夾持組件，所述設備架的內部頂端垂直安裝有液壓鉆孔機組，且液壓鉆孔機組的左右兩側水平連接有輔助架組，所述設備架的內部底端中央安裝有廢屑回收箱，且廢屑回收箱的正上方架設有調節組件，所述夾持組件連接安裝于調節組件的頂部左右兩端，所述夾持組件包括液壓調節柱、固定架、限位架、限位螺桿和夾持塊，所述液壓調節柱的上端水平安裝有固定架，且固定架遠離液壓調節柱的一側上下兩端均水平安裝有限位架，而且限位架遠離固定架的一端垂直螺紋貫穿有限位螺桿，并且限位螺桿靠近固定架水平中軸線的一端固定安裝有夾持塊。

3、進一步的，所述液壓鉆孔機組包括液壓推桿、防護架、鉆機、裝配架和鉆頭，所述液壓推桿的底部安裝有防護架，且防護架的內部安裝有鉆機，而且鉆機的動力輸出端安裝有裝配架，并且裝配架的內部固定夾持有鉆頭。

4、進一步的，所述液壓推桿與防護架之間呈固定連接，且防護架、鉆機、裝配架和鉆頭均處于同一垂直中軸線上。

5、進一步的，所述輔助架組包括導向軌、滑塊和穩定架，所述導向軌的表面連接有滑塊，且滑塊遠離導向軌的一側水平安裝有穩定架。

6、進一步的，所述穩定架遠離穩定架的一側連接于鉆機的側邊，且導向軌、滑塊和穩定架均以鉆機的垂直中軸線為對稱軸左右對稱設置。

7、進一步的，所述調節組件包括導向架、移動架、伺服電機、安裝架和雙向絲杠，所述導向架的中段表面垂直連接安裝有移動架，且移動架的一側安裝有伺服電機，而且伺服電機的上下兩側連接有安裝架，并且伺服電機的動力輸出端連接有雙向絲杠。

8、進一步的，所述移動架與導向架之間呈滑動連接，且移動架與雙向絲杠之間呈螺紋連接，且移動架以雙向絲杠的垂直中軸線為對稱軸左右對稱設置。

9、進一步的，所述夾持組件垂直固定安裝于移動架的頂部，且夾持組件以雙向絲杠的垂直中軸線為對稱軸左右對稱設置。

10、本實用新型提供了一種液壓機械加工設備，具備以下有益效果：

11、1、本實用新型，通過液壓鉆孔機組的結構使用，由于對工件進行鉆孔加工，利用液壓推桿的結構設置，為鉆機的運作提供了垂直方向上的結構調節性的同時，還可以為鉆機帶動鉆頭進行開孔加工時，提供有效的下壓驅動力，另外防護架則是為鉆機提供結構上的防護的同時，也確保液壓推桿在提供垂直方向上的下壓力時，為鉆機提供結構支撐，防止鉆機同時受到自傷而下以及自下而上的雙向壓力導致結構損壞，而裝配架則是可以根據作業需要來更換不同尺寸的鉆頭進行作業，另一方面通過水平連接設置于鉆機左右兩側的輔助架組，可以協助整個液壓鉆孔機組在垂直方向上的升降進行結構支撐和導向的同時，還能為鉆頭在運作的過程中產生的震動進行吸能減震的作用，以確保鉆孔加工的精準性。

12、2、本實用新型，由于整個夾持組件固定安裝于移動架的頂部，因此當伺服電機運作后帶動雙向絲杠在水平方向上進行軸向轉動，使得與雙向絲杠螺紋連接的移動架，可以沿著雙向絲杠的表面進行水平方向上的左右調節，同時移動架的下端滑動連接與導向架的表面，利用導向架為移動架的平移提供結構的穩定支撐和導向作用，通過上述的結構物運作，為整個夾持組件的結構運作提供水平方向上的左右調節性，進而在一定范圍內為不同寬度尺寸的被加工工件進行提供協助調節，從而提高裝置結構的靈活性。

13、3、本實用新型，通過夾持組件的結構使用，其中通過液壓調節柱在垂直方向上的結構神作，可以有效的為液壓鉆孔機組的提供垂直方向上的結構協助調整，另外通過擰動垂直螺紋貫穿于限位架一端的限位螺桿，可以在一定范圍內根據被加工的工件的厚度尺寸作出適當?shù)恼{(diào)節，從而將夾持塊分別抵在工件的上下兩側，從而將工件進行穩定夾持，以確保液壓鉆孔機組在運作的過程中工件保持在穩定的結構狀態下，避免出現加工偏移的情況出現。

技術特征：

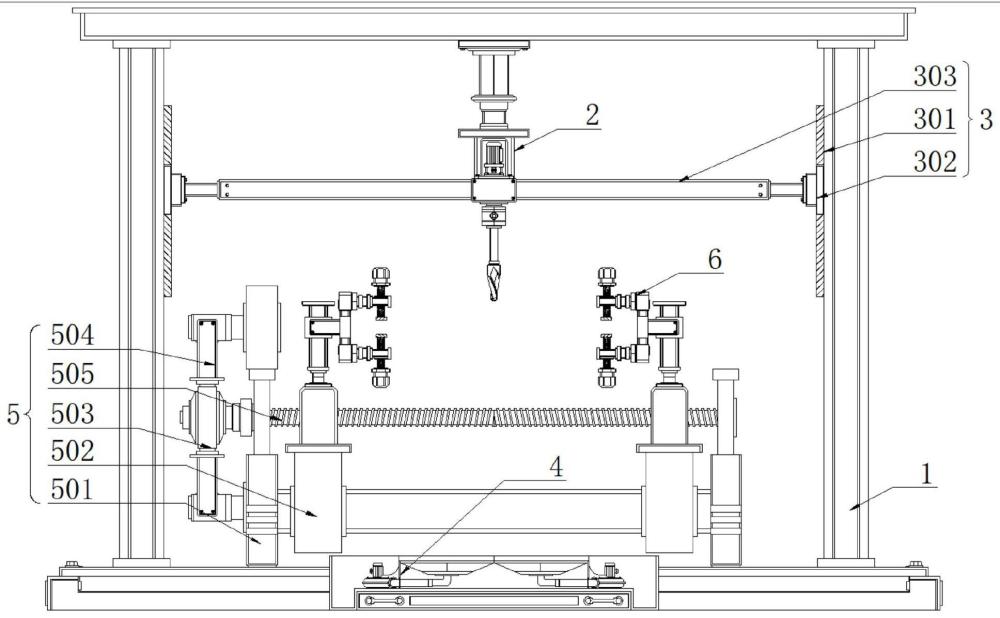

1.一種液壓機械加工設備，包括設備架(1)和夾持組件(6)，其特征在于：所述設備架(1)的內部頂端垂直安裝有液壓鉆孔機組(2)，且液壓鉆孔機組(2)的左右兩側水平連接有輔助架組(3)，所述設備架(1)的內部底端中央安裝有廢屑回收箱(4)，且廢屑回收箱(4)的正上方架設有調節組件(5)，所述夾持組件(6)連接安裝于調節組件(5)的頂部左右兩端，所述夾持組件(6)包括液壓調節柱(601)、固定架(602)、限位架(603)、限位螺桿(604)和夾持塊(605)，所述液壓調節柱(601)的上端水平安裝有固定架(602)，且固定架(602)遠離液壓調節柱(601)的一側上下兩端均水平安裝有限位架(603)，而且限位架(603)遠離固定架(602)的一端垂直螺紋貫穿有限位螺桿(604)，并且限位螺桿(604)靠近固定架(602)水平中軸線的一端固定安裝有夾持塊(605)。

2.根據權利要求1所述的一種液壓機械加工設備，其特征在于，所述液壓鉆孔機組(2)包括液壓推桿(201)、防護架(202)、鉆機(203)、裝配架(204)和鉆頭(205)，所述液壓推桿(201)的底部安裝有防護架(202)，且防護架(202)的內部安裝有鉆機(203)，而且鉆機(203)的動力輸出端安裝有裝配架(204)，并且裝配架(204)的內部固定夾持有鉆頭(205)。

3.根據權利要求2所述的一種液壓機械加工設備，其特征在于，所述液壓推桿(201)與防護架(202)之間呈固定連接，且防護架(202)、鉆機(203)、裝配架(204)和鉆頭(205)均處于同一垂直中軸線上。

4.根據權利要求2所述的一種液壓機械加工設備，其特征在于，所述輔助架組(3)包括導向軌(301)、滑塊(302)和穩定架(303)，所述導向軌(301)的表面連接有滑塊(302)，且滑塊(302)遠離導向軌(301)的一側水平安裝有穩定架(303)。

5.根據權利要求4所述的一種液壓機械加工設備，其特征在于，所述穩定架(303)遠離穩定架(303)的一側連接于鉆機(203)的側邊，且導向軌(301)、滑塊(302)和穩定架(303)均以鉆機(203)的垂直中軸線為對稱軸左右對稱設置。

6.根據權利要求1所述的一種液壓機械加工設備，其特征在于，所述調節組件(5)包括導向架(501)、移動架(502)、伺服電機(503)、安裝架(504)和雙向絲杠(505)，所述導向架(501)的中段表面垂直連接安裝有移動架(502)，且移動架(502)的一側安裝有伺服電機(503)，而且伺服電機(503)的上下兩側連接有安裝架(504)，并且伺服電機(503)的動力輸出端連接有雙向絲杠(505)。

7.根據權利要求6所述的一種液壓機械加工設備，其特征在于，所述移動架(502)與導向架(501)之間呈滑動連接，且移動架(502)與雙向絲杠(505)之間呈螺紋連接，且移動架(502)以雙向絲杠(505)的垂直中軸線為對稱軸左右對稱設置。

8.根據權利要求1所述的一種液壓機械加工設備，其特征在于，所述夾持組件(6)垂直固定安裝于移動架(502)的頂部，且夾持組件(6)以雙向絲杠(505)的垂直中軸線為對稱軸左右對稱設置。

技術總結
本技術公開了一種液壓機械加工設備，涉及加工設備技術領域，包括設備架和夾持組件，所述設備架的內部頂端垂直安裝有液壓鉆孔機組，且液壓鉆孔機組的左右兩側水平連接有輔助架組，所述設備架的內部底端中央安裝有廢屑回收箱，且廢屑回收箱的正上方架設有調節組件，所述夾持組件連接安裝于調節組件的頂部左右兩端。該液壓機械加工設備，通過調節組件的結構設置，能夠?yàn)閵A持組件提供在水平方向上的左右調節的活動性，以便于根據加工工件的尺寸做出調節，而夾持組件的使用則是可以將工件進行夾持固定的同時，能夠在一定范圍內對不同尺寸的工件進行夾持限位，從而提高整個裝置的結構靈活性，以便于液壓鉆孔機組對工件進行穩定鉆孔加工。

技術研發人員：吳有方
受保護的技術使用者：岳陽嘉啟液壓機械有限公司
技術研發日：20240403
技術公布日：2025/4/28
