本技術涉及軋機，具體來說，涉及一種超薄軋機冷卻裝置。

背景技術：

1、軋機是實現金屬軋制過程的設備，泛指完成軋材生產全過程的裝備，包括有主要設備、輔助設備、起重運輸設備和附屬設備等。通常指軋件在軋輥間變形的力學過程。隨著冶金生產技術的不斷發展，帶鋼品種、規格逐漸擴大，微合金鋼和碳錳鋼替代普通鋼成為主要產品。一些含有合金元素的強度鋼在軋線生產過程中，多次出現鋼產品由于冷卻不均造成的變形，鋼的板形、機械性能、溫度及相變的均勻性都帶來很大影響。

2、目前，在軋制過程中，軋輥的轉速比較高，工作中的軋輥如果得不到充分的冷卻，極易發生輥環“炸輥”的情況，然而，對軋輥進行冷卻，一般采用噴水來冷卻軋輥，采用噴水冷卻，僅僅只是對軋輥表面進行冷卻，軋輥內部依然存在熱量，同時，采用噴水冷卻的效率過低，大大影響軋輥冷卻的效率和效果，進一步影響軋機的工作效率。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種超薄軋機冷卻裝置，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種超薄軋機冷卻裝置，包括軋機架，所述軋機架內活動連接有第二軋輥，所述第二軋輥的兩端均延伸至所述軋機架外，并與第二旋轉接頭相連接，所述軋機架內遠離所述第二軋輥的一端活動連接有第一軋輥，所述第一軋輥的兩端均延伸至所述軋機架外，并與第一旋轉接頭相連接，所述第一旋轉接頭均與三通管固定連接，所述軋機架的底部上設有一級冷卻機構，所述一級冷卻機構包括焊接在所述軋機架底端上的冷卻箱，所述冷卻箱內固定設有冷凝器，所述冷卻箱上遠離所述軋機架的一端固定設有冷卻泵，所述冷卻泵通過連接管與所述冷卻箱相連接，所述冷卻泵的輸出端通過進水管與所述三通管固定連接，所述冷卻箱上遠離所述軋機架的另一端焊接有出水管，所述出水管的頂端與另一所述三通管固定連接，所述軋機架的頂部上設有二級冷卻機構。

4、進一步地，為了提高軋輥冷卻的效率，所述二級冷卻機構包括固定連接在所述軋機架頂端上的頂板，所述頂板上焊接有水箱，所述頂板上遠離所述水箱的一端固定連接有水泵，所述水泵通過連接水管與所述水箱相連接，所述水泵的輸出端上固定設有噴灑管，所述噴灑管的一端延伸至所述軋機架內，并與橫管固定連接，所述橫管焊接在所述軋機架內，所述橫管的外表面上設有噴嘴。

5、進一步地，為了對第一軋輥進行冷卻，所述第一軋輥內部設有第一冷卻管，所述第一冷卻管在所述第一軋輥內呈螺旋分布，第一冷卻管的兩端分別與所述第一旋轉接頭相連接。

6、進一步地，為了對第二軋輥進行冷卻，所述第二軋輥內部設有第二冷卻管，所述第二冷卻管在所述第二軋輥內呈螺旋分布，第二冷卻管的兩端分別與所述第二旋轉接頭相連接。

7、進一步地，為了使冷卻水流向第二軋輥，所述第二旋轉接頭均通過連通管與所述三通管相連接。

8、進一步地，為了便于人員控制，所述冷卻箱外表面一側上設有控制器，所述控制器與所述冷凝器、所述冷卻泵和所述水泵電性連接。

9、進一步地，為了使該裝置穩固于地面，所述冷卻箱的底端四周均焊接有支撐腿。

10、本實用新型的有益效果為：

11、1、控制器使冷凝器工作，冷凝器將冷卻箱內的水冷卻，并在冷卻泵的作用下流向三通管內，三通管內的冷卻水一部分通過第一旋轉接頭流向第一冷卻管內，第一冷卻管內的冷卻水與第一軋輥內的熱量相結合，從而對第一軋輥進行冷卻，另一部分的冷卻水通過連通管流向第二旋轉接頭，再由第二旋轉接頭流向第二冷卻管內，第二冷卻管內的冷卻水與第二軋輥內的熱量相結合，從而對第二軋輥進行冷卻，第二冷卻管內結合后的冷卻水流向另一第二旋轉接頭，再由另一連通管流向另一三通管內，第一冷卻管內結合后的冷卻水通過另一第一旋轉接頭流向另一三通管內，另一三通管內結后的冷卻水再通過出水管流向冷卻箱內，以此使冷卻水在該裝置內循環使用，有效地提高軋輥冷卻的效果，同時，減少水資源的浪費。

12、2、通過控制器使水泵工作，水泵將水箱內的水流向噴灑管內，再由噴灑管流向橫管內，最后通過噴嘴噴灑至第一軋輥和第二軋輥上，以此對軋輥進行冷卻，并與一級冷卻機構相互配合，進而提高軋輥冷卻的效率，進一步提高軋機工作的效率。

技術特征：

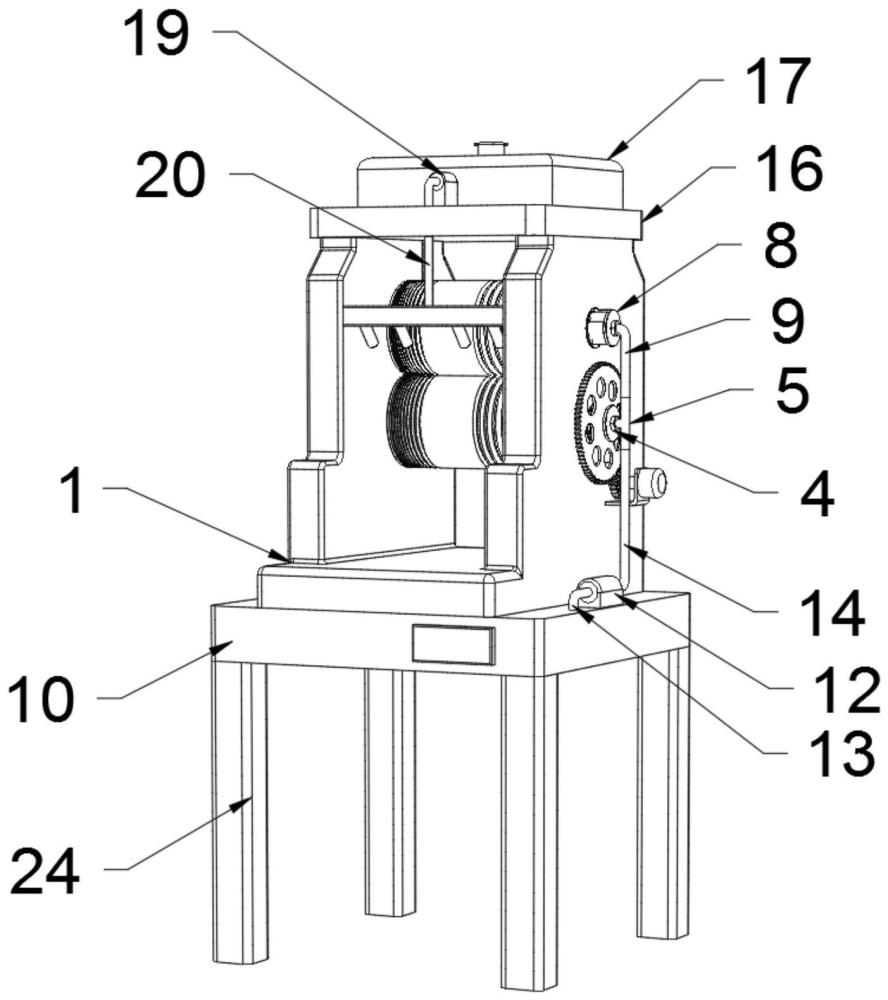

1.一種超薄軋機冷卻裝置，包括軋機架(1)，其特征在于，所述軋機架(1)內活動連接有第二軋輥(6)，所述第二軋輥(6)的兩端均延伸至所述軋機架(1)外，并與第二旋轉接頭(8)相連接，所述軋機架(1)內遠離所述第二軋輥(6)的一端活動連接有第一軋輥(2)，所述第一軋輥(2)的兩端均延伸至所述軋機架(1)外，并與第一旋轉接頭(4)相連接，所述第一旋轉接頭(4)均與三通管(5)固定連接，所述軋機架(1)的底部上設有一級冷卻機構，所述一級冷卻機構包括焊接在所述軋機架(1)底端上的冷卻箱(10)，所述冷卻箱(10)內固定設有冷凝器(11)，所述冷卻箱(10)上遠離所述軋機架(1)的一端固定設有冷卻泵(12)，所述冷卻泵(12)通過連接管(13)與所述冷卻箱(10)相連接，所述冷卻泵(12)的輸出端通過進水管(14)與所述三通管(5)固定連接，所述冷卻箱(10)上遠離所述軋機架(1)的另一端焊接有出水管(15)，所述出水管(15)的頂端與另一所述三通管(5)固定連接，所述軋機架(1)的頂部上設有二級冷卻機構。

2.根據權利要求1所述的一種超薄軋機冷卻裝置，其特征在于，所述二級冷卻機構包括固定連接在所述軋機架(1)頂端上的頂板(16)，所述頂板(16)上焊接有水箱(17)，所述頂板(16)上遠離所述水箱(17)的一端固定連接有水泵(19)，所述水泵(19)通過連接水管(18)與所述水箱(17)相連接，所述水泵(19)的輸出端上固定設有噴灑管(20)，所述噴灑管(20)的一端延伸至所述軋機架(1)內，并與橫管(21)固定連接，所述橫管(21)焊接在所述軋機架(1)內，所述橫管(21)的外表面上設有噴嘴(22)。

3.根據權利要求1所述的一種超薄軋機冷卻裝置，其特征在于，所述第一軋輥(2)內部設有第一冷卻管(3)，所述第一冷卻管(3)在所述第一軋輥(2)內呈螺旋分布，第一冷卻管(3)的兩端分別與所述第一旋轉接頭(4)相連接。

4.根據權利要求1所述的一種超薄軋機冷卻裝置，其特征在于，所述第二軋輥(6)內部設有第二冷卻管(7)，所述第二冷卻管(7)在所述第二軋輥(6)內呈螺旋分布，第二冷卻管(7)的兩端分別與所述第二旋轉接頭(8)相連接。

5.根據權利要求1所述的一種超薄軋機冷卻裝置，其特征在于，所述第二旋轉接頭(8)均通過連通管(9)與所述三通管(5)相連接。

6.根據權利要求2所述的一種超薄軋機冷卻裝置，其特征在于，所述冷卻箱(10)外表面一側上設有控制器(23)，所述控制器(23)與所述冷凝器(11)、所述冷卻泵(12)和所述水泵(19)電性連接。

7.根據權利要求6所述的一種超薄軋機冷卻裝置，其特征在于，所述冷卻箱(10)的底端四周均焊接有支撐腿(24)。

技術總結
本技術公開了一種超薄軋機冷卻裝置，包括軋機架，所述軋機架內活動連接有第二軋輥，所述軋機架內遠離所述第二軋輥的一端活動連接有第一軋輥，所述軋機架的底部上設有一級冷卻機構，所述一級冷卻機構包括焊接在所述軋機架底端上的冷卻箱，所述冷卻箱內固定設有冷凝器，所述冷卻箱上的一端固定設有冷卻泵，所述冷卻泵的輸出端通過進水管與三通管固定連接，所述冷卻箱上遠離所述軋機架的另一端焊接有出水管，冷凝器將冷卻箱內的水冷卻，并在冷卻泵的作用下流向三通管內，三通管內的冷卻水分別穿過第一軋輥和第二軋輥，再由另一三通管流向出水管內，以此使冷卻水在該裝置內循環使用，有效地提高軋輥冷卻的效果，同時，減少水資源的浪費。

技術研發人員：楊萍,陳龍
受保護的技術使用者：武漢武森軋鋼成套技術有限公司
技術研發日：20240412
技術公布日：2025/4/28
